Plaats van herkomst: | CHINA |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Vlotte Koperbuis | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Ringvormige Golfaluminiumbuis | Jasje: | Zwart PE, |
Piekmachtsclassificatie: | 205 kW | Piekvoltage: | 4,3 KV |

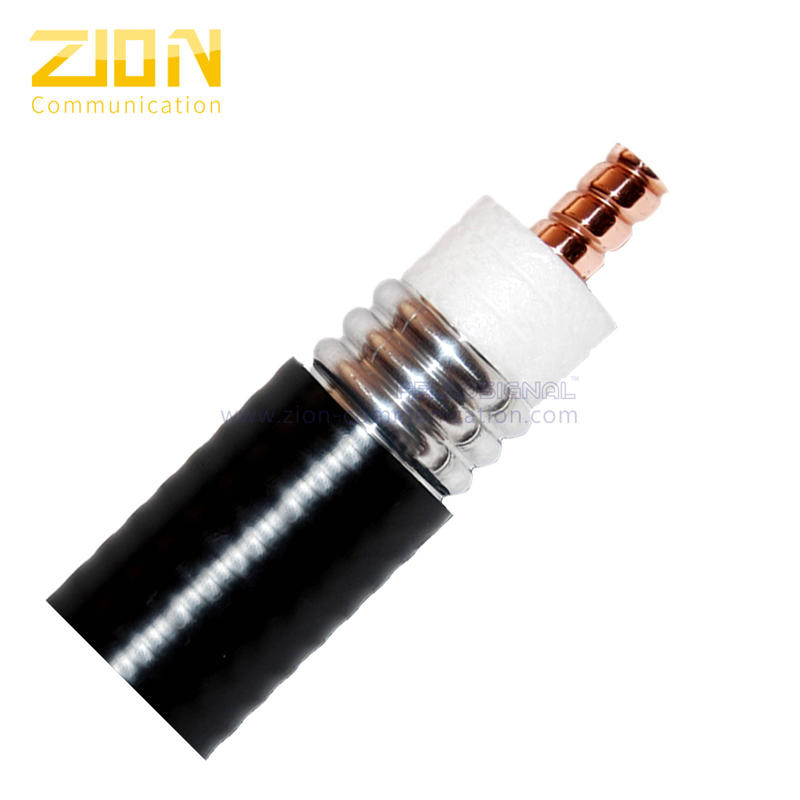

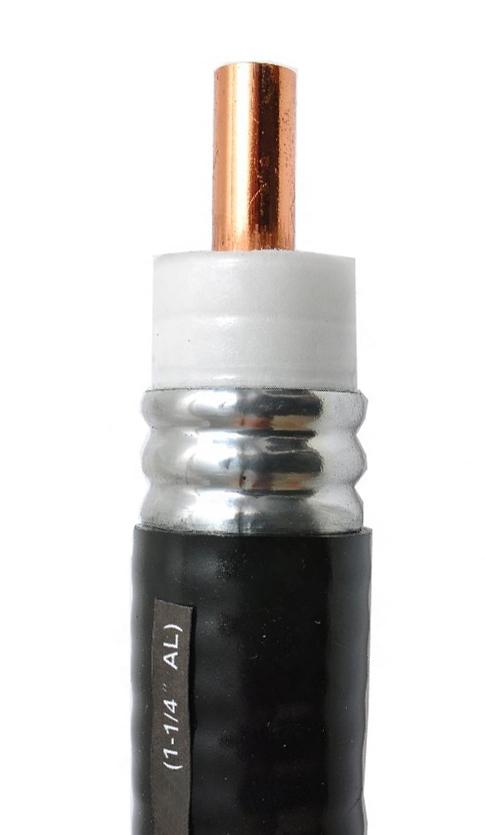

1-1/4" AL RF gegolfde 50 ohm coaxiale kabel NR. 7101113 |
||
Constructieparameters: | ||
Innerlijke geleider | 13,10 ± 0,10 mm gladde koperen buis | |
Isolatie | 32,30 ± 0,25 mm geschuimd PE | |
Buitenste geleider | 35,80 ± 0,25 mm ringvormige gegolfde aluminium buis | |
Jasje | 38,80 ± 0,30 mm PE, zwart | |
Jas Dikte | > 1,20 mm | |
Sollicitatie | ||
Elektrische kenmerken: | ||
Capaciteit | 76 pF/m | |
Impedantie | 50 ohm | |
Snelheid van voortplanting | 88% | |
Piekvermogen | 205 KW | |
Piekspanning | 4,3 KV | |
Isolatieweerstand | >10000 MΩ.km | |
Isolatie spanning | 10,0 KV | |
DC-weerstand van de binnengeleider | 1,12 ohm/km | |
DC-weerstand buitengeleider | 1,00 Ω/km | |
VSWR ≤ | ||
800 MHz-1000 MHz | 1.13 | |
1700 MHz-2500 MHz | 1.15 | |
2500 MHz-2700 MHz | 1.20 | |
Mechanische en milieu-eigenschappen: | ||
Buigradius (enkele bocht) | 150mm | |
Buigradius (herhaalde buiging) | 380mm | |
Bedrijfstemperatuurbereik | -40 tot +85 ℃ | |
Kabel afmetingen | 38,80 ± 0,30 mm | |
Vermindering (20℃): | ||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) |
200 | 1.34 | 8.81 |
450 | 2.09 | 5.40 |
800 | 3.17 | 3.91 |
900 | 3.25 | 3.72 |
1000 | 3.42 | 3.51 |
1500 | 4.11 | 3.05 |
1800 | 4.83 | 2.42 |
2000 | 4,90 | 2.30 uur |
2200 | 5.47 | 2.20 |
2500 | 5.82 | 2.03 |
2700 | 6.38 | 1.88 |
Bestel informatie: | ||
Markering | HELLOSIGNAL 1 1/4" AL RF COAXIALE KABEL ××× M | |
Pakket | Gevraagde lengte op houten trommel | |
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
Merk | HELLOSIGNAL® OF OEM |
