Durability: | <0.3dBtypical change, 200 matings | Interchangeability: | ≤0.2dB |
---|---|---|---|
Tensile strength: | >70N | Insert-pull Test: | Above 600 times, IL<0.5dB |
Operating Temperature (℃): | -40 to + 85°C |
Zion Code | Zion Description | |||||||

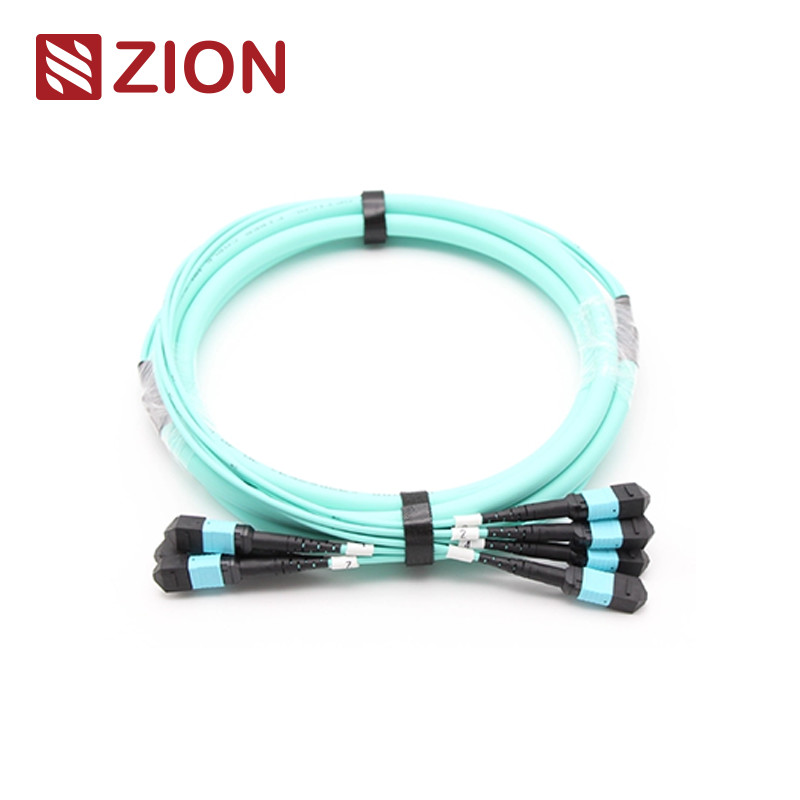

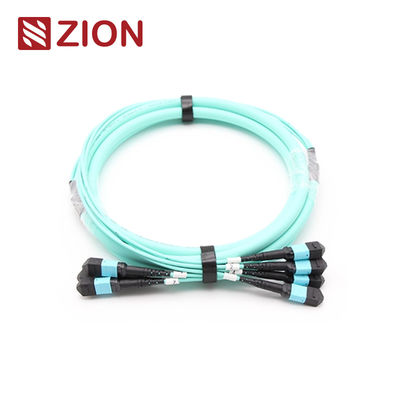

ZCM22C7HIAX | van de de Vezel de Optische Boomstam van 48F MTP OM3 (van 4*12) Kabel | |||||||
De MTP-schakelaar is een type van vezel connecter. MTP (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MTP momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+. | ||||||||
MTP-de schakelaartypes worden onderscheiden volgens de eia/tia-604-5 verordeningen: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC). | ||||||||
De de BOOMSTAMkabel wordt van 24F-144F MPO/MTP geëindigd met MPO/MTP-schakelaar op beide einden. MPO/MTP van de flardkabel/boomstam de kabels verbinden MPO/MTP-samen modules als permanente verbinding. De van de Flardkabel/boomstam kabels zijn beschikbaar met 12, 24, 48,60,72, 96,144fibers. De steun versnelt aan 10/40/100Gbps-datacentrumoplossingen. Zij worden typisch goedgekeurd om cassettes onderling te verbinden, ventilator-outs-waaien de panelen of ruw gemaakte MPO/MTP, en om snelle plaatsing van high-density backbone te vergemakkelijken telegraferend in datacentra en andere hoge vezelmilieu's. Bovendien, MPO/MTP verstrekt ook veel flexibiliteit en gemak zodra u de schakelaarstijl in de flardpanelen moet veranderen. In plaats van het veranderen van de schakelaar op de kabelboomstam die, enkel een nieuwe cassette met nieuwe schakelaar installeren dwars-verbindt de stijl op kant van het flardpaneel. |
De Industriële Norm van schakelaars:
Schakelaar | Verwijzing | Huisvestingsdetails | ||||||
Singlemode MTP | Eia/tia-604-5 | SM APC: Groene connectors+black-laars (Standaardverlies MTP) SM APC: Gele connectors+black-laars (Super MTP met beperkte verliezen) |
||||||
Multimode MTP | Eia/tia-604-5 | OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MTP) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MTP met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MTP) |
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c | ||||||||
Volgzaam de Vezelkanaal van 10G | ||||||||
40G en 100G-IEEE 802,3 |
Optische Specificaties:
Specificatiepunten. | Enige wijze (APC 8 opgepoetste graad) | Multimode (het Vlakke poetsmiddel van PC) | ||||||
nsertionverlies (MPO) (CEI 61300-3-34) |
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
||||||
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Terugkeerverlies (MPO) | ≥60dB (8degree die oppoetsen) | ≥25dB | ||||||
Terugkeerverlies (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Duurzaamheid | <0> | |||||||
Uitwisselbaarheid | ≤0.2dB | |||||||
Treksterkte | >70N | |||||||
Tussenvoegsel-trekkracht Test | Hierboven 600 keer, IL <0.5dB | |||||||
Werkende Temperatuur (℃) | ·- 40 aan + 85°C |
Eigenschappen:
laag toevoegingsverlies, hoog terugkeerverlies | ||||||||
MT gebaseerde multi-Vezel de Schakelaar, 4,8,12 en 24 assemblage van de vezelschakelaar beëindiging en | ||||||||
economische oplossing voor massa-beëindiging van vezel | ||||||||
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen | ||||||||
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties | ||||||||
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden | ||||||||
goed in herhaalbaarheid en ruilbaarheid |
Toepassing:
De Schakelaars van MTP van elk van OMC zijn van Senko/Nissin/Sumitomo. MTP-het Koord van het Vezelflard is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is. | ||||||||
de Data Centertoepassing met hoog dicht graadmilieu | ||||||||
de optische vezel aan het gebouw | ||||||||
de interne connectortoepassing in vezelmateriaal. |
Noemende Rules&Order-Bevestigingsinformatie:
Balanstab for senko MTP
DE BOOMSTAMkabel VAN 24F-144F MPO/MTP
Producten materiaal-Kabel
Schakelaar | Vezelkanaal |
Nota: Vrouwelijke schakelaarbehoefte om aan mannelijk schakelaartype te verbinden.
De tekening van de de Boomstamkabel van mtp-MTP 12F.
Lengte over alles (L) (m) | lengte van tolerantie (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‚+0,5% x l-0 |
|
De Hulp van drie Verbindingsmethodes houdt de Juiste MTP/MPO-Polariteit
Omdat van de de boomstamkabel van 24F-144F MPO/MTP de de eenheidsschakelaar 12F MPO/MTP is, zodat heeft hetzelfde polariteit zoals enige 12F
MPO/MTP boomstamkabel.
De details van het materiaal
De BOOMSTAMkabel van MPO/MTP van Zion Communication Hete
Zion Code | Zion Description | |||||||
7236055 | ZCM12C2HIAX | van de de Vezel de Optische Boomstam van 48F MPO SM (van 4*12) Kabel | ||||||
7236056 | ZCM12C7HAAX | van de de Vezel de Optische Boomstam van 48F MPO OM3 (van 4*12) Kabel | ||||||
7236057 | ZCM12C8HMAX | van de de Vezel de Optische Boomstam van 48F MPO OM4 (van 4*12) Kabel | ||||||
7236058 | ZCM22C2HIAX | van de de Vezel de Optische Boomstam van 48F MTP SM (van 4*12) Kabel | ||||||
7236059 | ZCM22C7HAAX | van de de Vezel de Optische Boomstam van 48F MTP OM3 (van 4*12) Kabel | ||||||
7236060 | ZCM22C8HMAX | van de de Vezel de Optische Boomstam van 48F MTP OM4 (van 4*12) Kabel |
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast. | ||||||||
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar | ||||||||
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen | ||||||||
3. Verschillend Kwaliteitsniveau. |
