Figuur 8 Vezel Optische Kabel GYTC8S met PE Schede voor Zelfstandige Toepassing

Basisinformatie
Plaats van herkomst: China
Merknaam: Zion communication OR OEM
Certificering: CE, ROHS, VDE, UL
Modelnummer: Vezel Optische Kabel GYTC8S
Min. bestelaantal: 10 km
Verpakking Details: 1000M of 2000M/Houten Trommel
Levertijd: Normaal 25 werkdagen
Betalingscondities: T / T, L / C
Levering vermogen: 1000KM/Maand
Gedetailleerde informatie
Vezeleenheid: YOFC, G.652D Het vullen van 1: Buis het Vullen Samenstelling
Buis: Losse Buis Het vullen van 2: Kabel het Vullen Samenstelling
Sterktelid: Centraal Sterktelid Gepantserd: PSP
Buitenschede: PE Sterkte: Vastgelopen Staaldraad
Kleur: Zwart Pakket: 1000M of 2000M/Houten Trommel
Hoog licht:

vezel optische kabel over lange afstand

,

kabel van vezel de optische ethernet


Productomschrijving

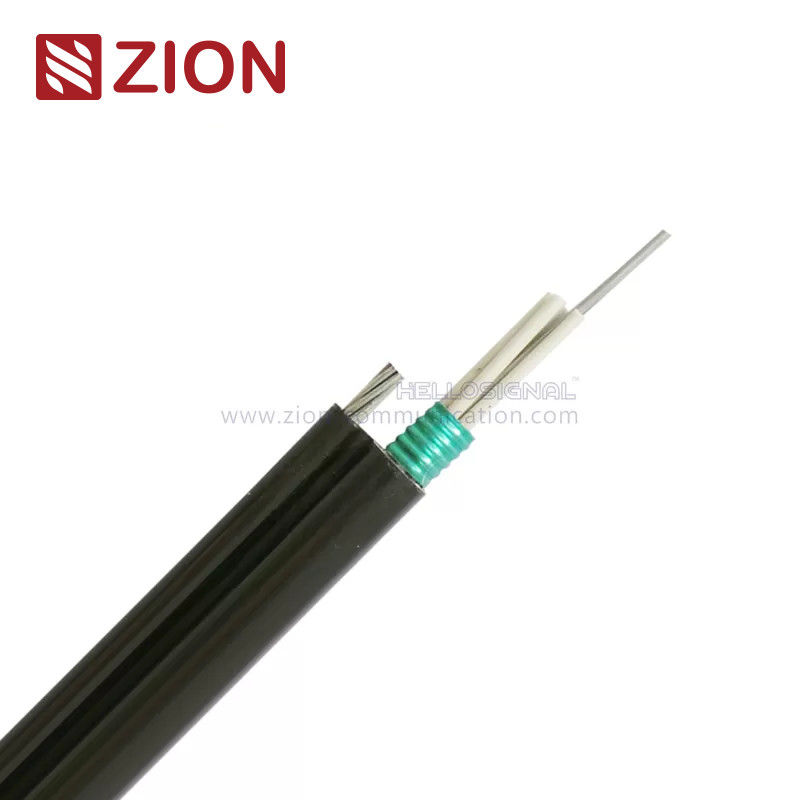

Figuur 8 Vezel Optische Kabel GYTC8S met PE Schede voor Zelfstandige Toepassing





Snel Detail:



  •  Figuur 8 Zelfstandige Kabel,
  •  GYTC8S vezel Optische Kabel
  •  G.652D of G.657A
  •  Kabeldiameter 2~36 kernen: 11.8mm
  •  Kabeldiameter 38~72 kernen: 13,4 mm
  •  Treksterkte Lang/Op korte termijn: 6000/8000N
  •  Verbrijzelingsweerstand Lang/Op korte termijn: 1000/3000N/100mm
  •  Buigende Statisch/Dynamische Straal: 10xD/20xD
  •  GYTC8S de kabel voldoet aan Standaardyd/t 1155-2001as goed als CEI 60794-1



Beschrijving:



Vezels, 250μm, worden in een losse buis geplaatst die van een hoog modulusplastiek wordt gemaakt. De buizen worden gevuld met een waterbestendige het vullen samenstelling. Een staaldraad, die soms met polyethyleen (PE) voor kabel met hoge vezeltelling in de schede wordt gestoken, bepaalt van in het centrum van kern de plaats als metaalsterktelid. De buizen (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkabelkern. Een aluminiumpolyethyleen Gelamineerd (APL) wordt toegepast rond de kabelkern. welke met de het vullen samenstelling wordt gevuld om het tegen watertoegang te beschermen. Dan is de kabelkern behandeld met een dunne PE binnenschede. Nadat PSP in de lengte over de binnenschede wordt toegepast, wordt de kabel voltooid met een PE buitenschede.



Toepassingen:

  • Goedgekeurde aan Openluchtdistributie.
  • Geschikt voor luchtbuis en begraven methode.
  • Lange afstand en local area networkmededeling.





KT3005 figuur 8 Vezel Optische Kabel GYTC8S met PE Schede voor Zelfstandige Toepassing
Description&Standards:

Vezels, 250μm, worden in een losse buis geplaatst die van een hoog modulusplastiek wordt gemaakt. De buizen worden gevuld met

een waterbestendige het vullen samenstelling. Een staaldraad, die soms met polyethyleen (PE) voor kabel in de schede wordt gestoken met

 de hoge vezeltelling, bepaalt van in het centrum van kern de plaats als metaalsterktelid. De buizen (en de vullers) zijn vastgelopen

 rond het sterktelid in een compacte en cirkelkabelkern. Een laminaat van het Aluminiumpolyethyleen

(APL) wordt toegepast rond de kabelkern. welke met de het vullen samenstelling wordt gevuld om het tegen watertoegang te beschermen.

 Dan is de kabelkern behandeld met een dunne PE binnenschede. Nadat PSP in de lengte over binnen wordt toegepast

de schede, wordt de kabel voltooid met een PE buitenschede.


GYTC8S de kabel voldoet aan Standaardyd/t 1155-2001as goed als CEI 60794-1
Kenmerken:
De sterkte met grote trekspanning van strengen voldoet aan het vereiste van zelfstandig en drukt de installatiekosten;
Goede mechanische en temperatuurprestaties;
Losse buis met hoge weerstand die bestand hydrolyse is;
De speciale buis het vullen samenstelling verzekert een kritieke beschermingsvezel;
De volgende maatregelen worden getroffen om de waterdichte kabel te verzekeren:
(1) Staaldraad die als centraal sterktelid wordt gebruikt;
(2) Losse buis het vullen samenstelling;
(3) 100%-kabelkern het vullen;

Technische Parameters:
Kabeltype Kabeldiameter
(mm)
Kabelgewicht
    (kg/km)
Treksterkte
Snak/Korte termijn
         (n)
Verpletter Weerstand
Snak/Korte termijn
(N/100mm)

Het buigen

Straal
Statisch

Dynamisch
(mm)

GYTC8S-2~6 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-8~12 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-14~18 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-20~24 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-26~30 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-31~36 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-37~42 9.5*18.3 218 2500/4000 600/1500 10D/20D
GYTC8S-43~52 9.5*18.3 245 2500/4000 600/1500 10D/20D

 Optische vezelkenmerken:
       G.652 G.655 50/125μm 62.5/125μm
Vermindering
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36
 dB/km
≤0.40
dB/km

@1550nm ≤0.22
 dB/km
≤0.23
dB/km

Bandbreedte (Klasse A) @850nm     ≥500 Mhz·km ≥200 Mhz·km
  @1300nm     ≥1000 Mhz·km ≥600 Mhz·km
Numerieke Opening     0.200±0.015 Na 0.275±0.015NA
Kabel Afgesneden Golflengte λcc ≤1260nm ≤1480nm
Opslag/Werkende Temperatuur: -40℃ aan + 60℃
Orde Informations:
  Het merken

Zionmededeling KT3005 GYTC8S XXX M (of per het verzoek van de klant)

  Pakket 1000M of 2000M/Houten Trommel (of per het verzoek van de klant)
  levertijd Normaal 25 dagen na ontving de storting.





Concurrentievoordeel:



1, van grondstoffen aan eindproducten, voeren wij intense kwaliteitscontroles uit om onze productkwaliteit te handhaven:

A, Inkomend materiaal dat door QC wordt geïnspecteerd.

B, ProductieProcesbeheersing

  A: Productieprocedure

  B: De arbeiders leidden dagelijks/weekblad/op maandelijks

  C: Het handboek van het werkinstructies bij elke werkplek

  D: 5S uitgevoerd systeem

  E: De procedure van het machineonderhoud

C, Kwaliteitscontrole en Definitieve Inspectie

  Het QC personeel zal het materiaal, het procesproduct en het eindproduct volgens de specificatie of de testprocedure controleren.

2, Onze R&D-inspanningen centreren op het versterken van en het ontwikkelen van elemententechnologieën nodig om de toekomstige groei en het succes voor klanten en Zion-mededeling te steunen

3, weten wij de klanten dringende behoeften hebben. Wij zijn bekwaam bij efficiënte mededeling om met klanten in wisselwerking te staan. om de snelle dienst te verlenen kunnen wij voor u antwoorden 7*24-uren.

4, kunnen wij snel en professioneel voor antwoorden onderzoeken

5, meer dan 1000 soorten kabel, schakelaars en assembleren kunnen opbrengst zijn en georganiseerd van ons

6, Intime-levering



Figuur 8 Vezel Optische Kabel GYTC8S met PE Schede voor Zelfstandige Toepassing 0
