Operating Wavelength (nm): | 1260~1650nm | Fiber Length: | 1m or 1.5m or Requested |
---|---|---|---|
Operating Temperature (℃): | -40 ~ 85 | Connector Type: | SC/APC,SC/UPC,LC FC ST |
Hoog licht: | vezel optische splitser,plc optische splitser |
PLC Splitserstype | 1×4 PLC Splitser | ||||||||
Configuratietype | 1×4 | ||||||||
Werkende Golflengte (NM) | 1260~1650nm | ||||||||
Vezellengte | 1m of 1.5m of Gevraagd | ||||||||
Gerichtheid (≥) dB | 55 | ||||||||
Pakketstijl | ABS Module | ||||||||
Vezeltype | Singlemode G657A1 of G652D | ||||||||
Vezeldiameter | 2.0mm, 3.0mm | ||||||||
Polarisatie Afhankelijk Verlies (≤) dB | 0,2 | ||||||||
Golflengte Afhankelijk Verlies (≤) dB | 0,3 | ||||||||
Typisch Toevoegingsverlies (≤) dB | 7 | ||||||||
Toevoegingsverlies (≤) dB | 7.4 | ||||||||
Verliesuniformiteit (≤) dB | 0,6 | ||||||||
Werkende Temperatuur (℃) | -40 ~ 85 | ||||||||
Opslagtemperatuur (℃) | -40 ~ 85 | ||||||||
Het verzegelen Pakketdimensie (mm) | 100*80*10 | ||||||||
Schakelaartype | SC/APC, SC/UPC, LC FC ST | ||||||||
Merk | HELLOSIGNAL® OF OEM | ||||||||
levertijd | Normaal 25 dagen na ontving de storting. | ||||||||
MOQ | 20pcs |

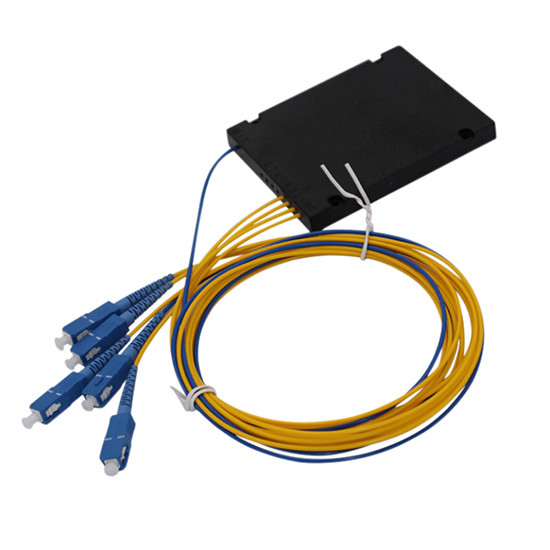

1×4 het enige wijzeplc Splitsersabs PLC van de Doos Enige Wijze Koppelingstype met Sc-Schakelaar komt met 2.0mm of 3.0mm vezelkabel gewoonlijk bij 1.5m. De de wijzeplc van 1×4 Enige Splitsersapparaten hebben hoge prestaties in termen van laag toevoegingsverlies, lage PDL, hoog terugkeerverlies en uitstekende uniformiteit over een brede golflengtewaaier van 1260nm aan 1620nm en het werken in temperatuur van -40°C aan +80°C. De PLC Optische Splitsers hebben standaardconfiguraties van de configuraties van 1×4, van 1×8, van 1×16 en 1×32-, evenals aangepaste structuren van 2×8, 2×16, 2×32.
Parameter | 1 PLC van x N Splitser; 2 x N PLC Splitser | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Werkende Golflengte (mm) | 1260~1650 | ||||||||
Vezeltype | G657A1 of Aangepast | ||||||||
Toevoegingsverlies (dB) (P/S-Rang) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Verliesuniformiteit (dB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Terugkeerverlies (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Gerichtheid (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Golflengte Afhankelijk Verlies (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Vezellengte (m) | 1m of Aangepast | ||||||||
Temperatuurstabiliteit (- 20~+80°C) | < 0=""> | ||||||||
Werkende Temperatuur (°C) | – 20~+80 | ||||||||
Opslagtemperatuur (°C) | – 40~+80 | ||||||||
Het maximummacht Overhandigen (mw) | 500.0 |
Bericht: Boven specificaties zijn voor apparaten zonder schakelaar. Voeg een extra 0.2dB-verlies per schakelaar toe.
A | B | D | F | F | |||||
Haven | Pakket | Vezeldiameter | Vezellengte | Schakelaar | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS doosmodule 4=lnsert doos 5=Pallet type 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
De aanleg van kabelnetten van Infrastructuur
