Gedetailleerde informatie

Bedrijfsgolflengte (nm):

1260 ~ 1650nm

Vezellengte:

Bedrijfstemperatuur (℃):

-40 ~ 85

Connectortype:

SC/APC, SC/UPC, LC FC ST

Markeren:

vezel optische splitser

plc optische splitser

Productomschrijving

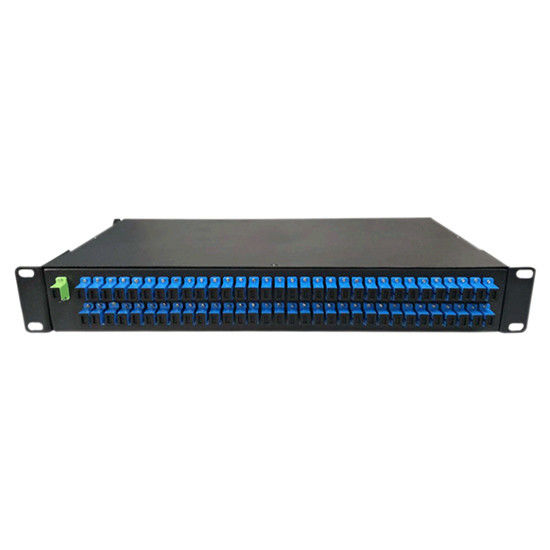

Optische splitser 1×64 ODF-type op een rek gemonteerd

Single Mode PLC-vezelcoupler met SC-vezeladapters (7233216)

Productoverzicht

Hoogwaardige glasvezelsplitter verkrijgbaar in 1×4, 1×8, 1×16 en 1×32 configuraties met SC-, LC-, FC-, ST/APC-UPC-connectoren in zowel FBT- als PLC-technologieën.

Toepassingen

FTTH-netwerken
LAN (Local Area Networks)
PON- en optische CATV-systemen
Lokale ringnetwerken
Optische glasvezelcommunicatiesystemen
Testapparatuur voor optische vezels
optische glasvezelsensoren

Technische specificaties

Parameter	Specificatie
Configuratietype	1 × 64
Operatiegolflengte	1260 tot en met 1650 nm
Lange vezels	1 m
Richtlijnen	≥ 55 dB
Pakketstijl	19′′ ODF op een rek gemonteerd
Vlakken	Eenmodus G657A1 of G652D
Fiberdiameter	0.9mm, 2.0mm, 3.0mm
Verlies afhankelijk van polarisatie	≤ 0,4 dB
Waallengte-afhankelijk verlies	≤ 0,8 dB
Typisch insetsverlies	≤ 19,7 dB
Invoegingsverlies	≤ 21,2 dB
Verlies-uniformiteit	≤ 2,5 dB
Werktemperatuur	-40°C tot 85°C
Bergingstemperatuur	-40°C tot 85°C
Afmetingen van het pakket	485 × 75 × 195 mm
Type aansluiting	SC/APC, SC/UPC, LC, FC, ST
Brandnaam	HELLOSIGNAL® OF OEM
Leveringstermijn	25 dagen na deposito
Minimale bestelhoeveelheid	20 stuks

Inleiding van het product

De PLC Splitter 1×64 Blockless Mini Steel Tube Type Fiber Optic PLC Splitter beschikt over single-mode 900μm SC/APC-connectoren.Planar lightwave circuit (PLC) splitters zijn optische energiebeheertoestellen die zijn vervaardigd met behulp van siliciumfolie optische golfgeleider technologie, met een klein formaat, hoge betrouwbaarheid, een breed werkingsgolflengtebereik en een uitstekende uniformity van kanaal tot kanaal.deze producten voldoen aan de voorschriften van GR-1209-CORE en GR-1221-CORE.

Prestatiespecificaties

Splittertype	1 × 2	1x4	1 × 8	1 × 16	1 × 32	1 × 64	1 × 128
Invoegverlies (P/S-klasse)	3.8/4.0 dB	7.2/7.4 dB	10.3/10.7 dB	13.5/13.7 dB	16.5/16.9 dB	20.5/21.0 dB	23.8/24,2 dB
Verlies-uniformiteit	< 0,4 dB	< 0,6 dB	< 0,8 dB	< 1,0 dB	< 1,5 dB	< 2,0 dB	< 2,5 dB
PDL	< 0,2 dB	< 0,2 dB	< 0,2 dB	< 0,3 dB	< 0,3 dB	< 0,4 dB	< 0,4 dB
Terugkeerverlies	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Richtlijnen	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Waallengte-afhankelijk verlies	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 1,0 dB	< 1,0 dB	< 1,0 dB

Opmerking:Bovenstaande specificaties zijn voor apparaten zonder connectoren.

Configuratieopties

Haven	Pakket	Fiberdiameter	Lange vezels	Verbinding
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1x128	1=Naakt 2=Blokloos 3=ABS-doos 4=Invoegvak 5=Palettype 6=Rackmount Z=Aangepast	0=250 μm 1=900 μm 2 = 2,0 mm 3 = 3,0 mm	0=0,5m 1=1,0m 2 = 1,5 m 3 = 2,0 m 4=3,0 m 5=4,0 m Z=Aangepast	0=Geen 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Aangepast
