Insertion Loss Temperature Sensitivity (dB): | ≤0.3 | Polarization Dependent Loss (dB): | ≤0.1 |
---|---|---|---|
Directivity (dB): | ≥50 | Return Loss (dB): | ≥45 |
Maximum Power Handling (mW): | 300 |
Eigenschappen | Toepassingen | ||||||||||||||||||||||||
· Brede werkende golflengtewaaier | Testend instrument | ||||||||||||||||||||||||
· Laag toevoegingsverlies | FTTH-tri-spelsysteem | ||||||||||||||||||||||||
· Ultra vlak brede passband | |||||||||||||||||||||||||
· Hoge kanaalisolatie | |||||||||||||||||||||||||
· Hoge stabiliteit en betrouwbaarheid | |||||||||||||||||||||||||
· Epoxy vrij op optische weg |
Parameter | FWDM4/35 | FWDM5/34 | FWDM34/5 | ||||||||||||||||||||||
De Golflengtewaaier van het paskanaal (NM) | 1480~1500 | 1540~1560 | 1260~1360 & 1480~1500 | ||||||||||||||||||||||
Wijs op de Waaier van de Kanaalgolflengte (NM) | 1260~1360 | 1260~1360 | 1540~1560 | ||||||||||||||||||||||
Wijs op de Waaier van de Kanaalgolflengte (NM) | 1540~1560 | 1480~1500 | |||||||||||||||||||||||
lsolation (dB) | Paskanaal | ≤0.6 | |||||||||||||||||||||||
Wijs op Kanaal | ≤0.4 | ||||||||||||||||||||||||
lsolation (dB) | Paskanaal | ≥30 | |||||||||||||||||||||||
Wijs op Kanaal | ≥15 | ||||||||||||||||||||||||
De Temperatuurgevoeligheid van het toevoegingsverlies (dB) | ≤0.3 | ||||||||||||||||||||||||
Polarisatie Afhankelijk Verlies (dB) | ≤0.1 | ||||||||||||||||||||||||
De Verspreiding van de polarisatiewijze (ps) | ≤0.1 | ||||||||||||||||||||||||
Gerichtheid (dB) | ≥50 | ||||||||||||||||||||||||
Terugkeerverlies (dB) | ≥45 | ||||||||||||||||||||||||
Maximummacht Behandeling (mw) | 300 | ||||||||||||||||||||||||
Werkende Temperatuur (℃) | -10~+70 | ||||||||||||||||||||||||
Opslagtemperatuur (℃) | -40~+85 | ||||||||||||||||||||||||

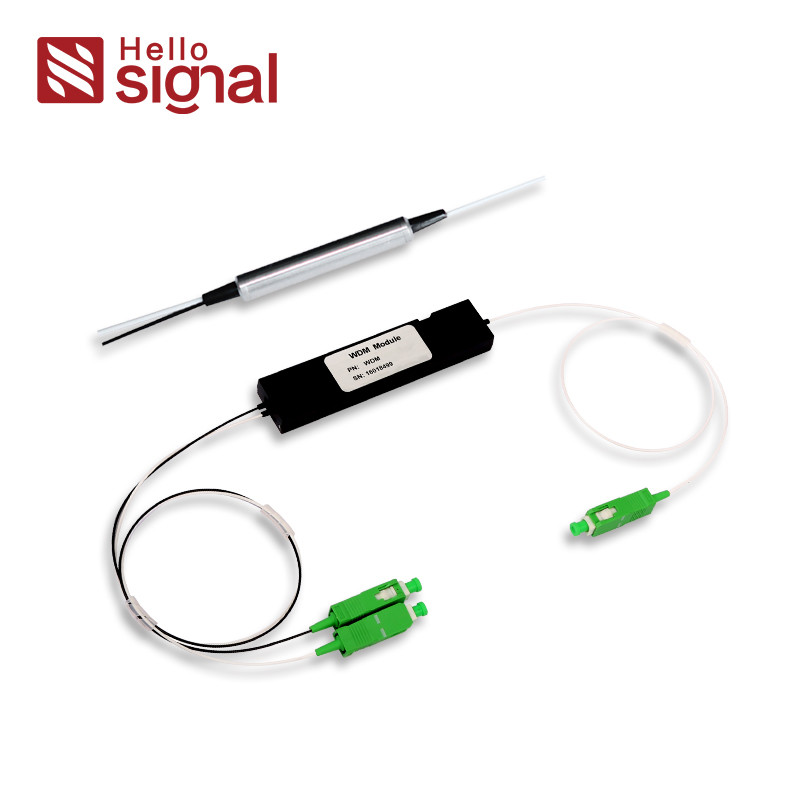

Pakketdimensie (mm) | Voor 250μm, 900μm | ∅5.5×L38 | |||||||||||||||||||||||
Voor 2.0mm 3.0mm | L90 x W20 ×H10 |
Boven specificaties zijn voor apparaten zonder schakelaar.
De specificaties kunnen zonder voorafgaande kennisgeving veranderen.
FWDM | □□□ | □ | □ | □ | □ | ||||||||||||||||||||
Golflengte | Pakket | Vezeldiameter | Vezellengte | Schakelaar | |||||||||||||||||||||
4/35=1490 pass/1310&1550 denken na | 1=Steel buis | 0=250μm | 1=1m | O=None | |||||||||||||||||||||
5/34=1550 pass/1310&1490 denken na | 2=ABS doosmodule | 1=900μm | 2=2m | 1=FC/APC | |||||||||||||||||||||
34/5=1310&1490 pass/1550 denken na | 3=Specify | 2=2.0mm | S=Specify | 2=FC/UPC | |||||||||||||||||||||
3=3.0mm | 3=SCI/APC | ||||||||||||||||||||||||
4=SC/UPC | |||||||||||||||||||||||||
5=LC/APC | |||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
S=Specify |
