12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters

Basisinformatie
Plaats van herkomst: China
Merknaam: HELLOSIGNAL® OR OEM
Min. bestelaantal: 50st
Verpakking Details: 10 stuks / plastic zak
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities: T/T
Levering vermogen: geen limiet
Gedetailleerde informatie
Duurzaamheid: <0.3dB typische verandering, 200 paringen Uitwisselbaarheid: ≤ 0,2 dB
Treksterkte: >70N Plug-in tijden: ≤ 500
Bedrijfstemperatuur (℃): -40 tot +85°C

Productomschrijving

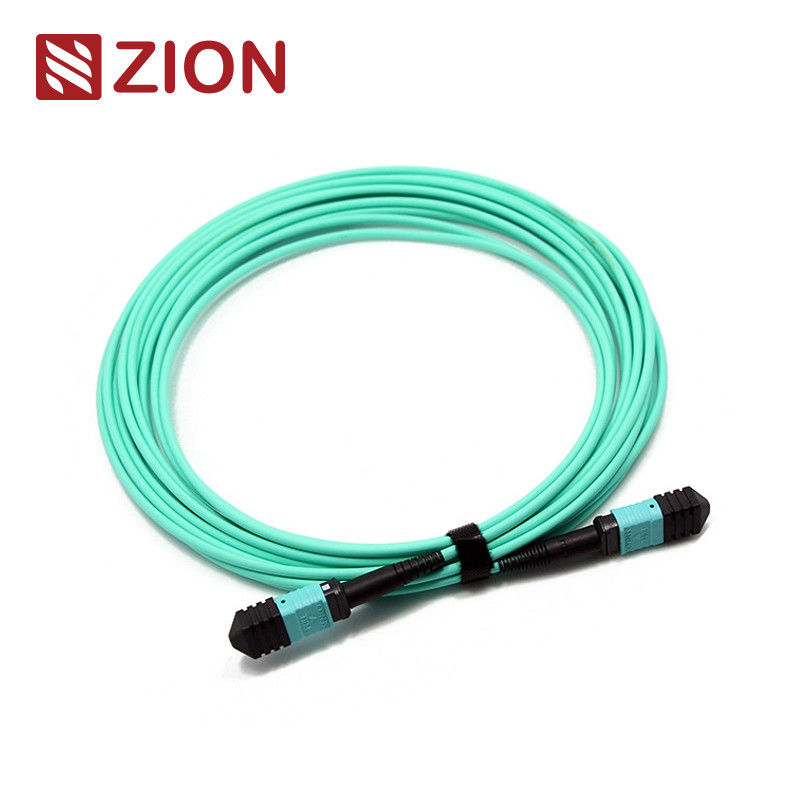

MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters


12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 0



Zion Code en beschrijving

Zion Code: ZCM1127HLA1X
Zion Beschrijving: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels MPO patch cord (custom meters)



Overzicht

De MPO-connector is een high-density, multi-core glasvezelconnector ontworpen voor de moderne gegevensoverdracht.optische vezelbouwinfrastructuur, en interne optische apparaatverbindingen voor systemen zoals 40G-, 100G- en QSFP+-transceivers.



Kenmerken van het MPO-patch cord

  • Bouw: Beëindigd met MPO-aansluitingen aan beide uiteinden, die MPO-modules als permanente verbinding verbinden.
  • Configuraties: Verkrijgbaar in meerdere vezelconfiguraties: 12, 24, 48, 60, 72, 96 en 144 vezels.
  • Gegevenspercentages: Ondersteunt tot 10/40/100Gbps.
  • FlexibiliteitEenvoudige reconfiguratie door het vervangen van cassettes in plaats van kabelstompconnectoren.
  • Toepassingen:

Interconnecterende cassettes, panelen en MPO-ventilatoren.

Een snelle inzet in hoogdichte bekabeling.

Ontworpen voor 40G QSFP+ SR4, 40G QSFP+ CSR4 en 100G QSFP28 SR4 optica.



Verbindingen Industriële normen

MPO SingleModeReferentie:IEC 61754-7

MPO SingleModeDetail van de woning:SM APC (groene/gele aansluitingen + zwarte boot)

MPO MultimodeReferentie:IEC 61754-7

MPO MultimodeDetail van de woning:OM1/OM2 (beige), OM3/OM4 (Aqua/Heather Violet)



Optische specificaties

Invoegingsverlies (MPO)Eenvoudige modus (APC):Standaard: ≤ 0,75 dB; laag verlies: ≤ 0,35 dB

Invoegingsverlies (MPO)Multimode (PC):Standaard: ≤ 0,6 dB; laag verlies: ≤ 0,35 dB

Verlies van rendement (MPO)Eenvoudige modus (APC):≥ 60 dB

Verlies van rendement (MPO)Multimode (PC):≥ 25 dB

DuurzaamheidEenvoudige modus (APC):< 0,3 dB typische verandering (200 parings)

TreksterkteEenvoudige modus (APC):> 70N

WerktemperatuurEenvoudige modus (APC):-40°C tot +85°C





Belangrijkste kenmerken

  • Lage verliezen: Hoge prestaties met een laag invoegverlies en een hoog terugkeerverlies.
  • Robuuste opties: Verkrijgbaar met ronde kabel, ovale kabel en kaal lint.
  • Identificatie: Kleurgecodeerde behuizingen voor een gemakkelijke differentiatie van vezeltype en -kwaliteit.
  • Verenigbaarheid: Uitwisselbaar voor gestructureerde bekabelingssystemen en in overeenstemming met internationale normen (IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C).



Toepassingen

  1. Datacenters met een hoge dichtheid: Ondersteunt efficiënt dichte bekabelingseisen.
  2. Infrastructuur voor optische vezels: Ideaal voor het opbouwen van connectiviteit.
  3. Interne optische verbindingen: Biedt betrouwbare verbindingen voor glasvezelapparatuur.







Naamgeving Regels&Order Confirmation Information:



12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 1







Druk op Pull Tab voor Senko MPO



12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 2







MPO-MPO 12F Fiber Patch Cord tekening.



12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 3







Algemene lengte ((L) ((m): lengte van de tolerantie ((cm)
011040





Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden



12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 4





1Polariteit A verbinding.

Polariteit A MPO-kabels gebruiken een sleutel-op-sleutel-down-ontwerp.
Als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip, dus als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip.we moeten A-B duplex patch kabels aan het ene uiteinde en A-A duplex patch kabels aan het andere uiteinde gebruiken. Omdat in deze link, Rx1 moet worden aangesloten op Tx1. Als we niet A-A duplex patch kabel gebruiken, volgens het ontwerp principe van polariteit A MTP kabel, kan vezel 1 verzenden naar vezel 1,Dat wil zeggen Rx1 kan naar Rx1 verzenden, die fouten kunnen veroorzaken.





12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 5







2Polariteit B verbinding.

Polariteit B MTP kabels gebruiken een key up, key up ontwerp. Daarom, zoals in de onderstaande figuur wordt getoond, de positie 1 van een connector overeenkomt met de positie 12 van een andere connector.wanneer we polariteit B MTP-kabel gebruiken voor de verbinding, moeten we een A-B duplex patch kabels aan beide uiteinden gebruiken. aangezien de sleutel naar de sleutel up ontwerp helpen om de polariteit te flippen, waardoor vezel 1 verzenden naar vezel 12, dat de Rx1 verzendt naar Tx1.



12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 6







3Polariteit C verbinding.

Net als de polariteit A MPO kabels, polariteit C MPO kabels gebruiken ook een sleutel-up, sleutel-down ontwerp.waardoor de positie 1 van één connector overeenkomt met de positie 2 van
Zoals in de onderstaande figuur te zien is, wanneer we een C-polariteit MTP-kabel gebruiken voor verbinding, moeten we een A-B duplex patch kabel aan beide uiteinden gebruiken.Aangezien de kruisvezelontwerp helpen om de polariteit te draaien, waardoor vezel 1 doorgeeft naar vezel 2, dat wil zeggen de Rx1 doorgeeft naar Tx1.





12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 7





Opmerking: het type Polariteit is in de volgende benoemingsregels: Polariteit A;Polariteit B;Polariteit C







Zion Communication's hete kabel





  • 7236001|ZCM1122HIA1X

MPO Vrouwelijk naar MPO Vrouwelijk SM 3,0 mm LSZH 12 vezels pleistersnoer
Single-mode glasvezel patch kabel voor high-speed datacenters en backbone bekabeling. Duurzame LSZH jas zorgt voor veiligheid en brand compliance.



  • 7236002|ZCM1152HIA1X

MPO Vrouwelijk naar MPO Vrouwelijk SM 3,0 mm LSZH 24 vezels pleistersnoer
Een high-density single-mode-oplossing die 40G/100G Ethernet ondersteunt.



  • 7236003|ZCM1127HLA1X

MPO Vrouwelijk naar MPO Vrouwelijk OM3 3,0 mm LSZH 12 vezels pleistersnoer
Multimode glasvezelverbinding voor 10G/40G/100G netwerken.



  • 7236004|ZCM1157HLA1X

MPO Vrouwelijk naar MPO Vrouwelijk OM3 3,0 mm LSZH 24 vezels pleistersnoer
Geoptimaliseerd voor multimode-netwerken met een hoge dichtheid (OM3), met betrouwbare prestaties met weinig verlies.



  • 7236005|ZCM1128HMA1X

MPO Vrouwelijk naar MPO Vrouwelijk OM4 3,0 mm LSZH 12 vezels pleistersnoer
Ontworpen voor hogesnelheid multimode (OM4) verbindingen, robuust en compatibel met geavanceerde netwerkomgevingen.



  • 7236006|ZCM1158HMA1X

MPO Vrouwelijk naar MPO Vrouwelijk OM4 3,0 mm LSZH 24 vezels pleistersnoer
Een efficiënte en betrouwbare multimode-oplossing voor 40G/100G-netwerken in instellingen met een hoge dichtheid.



  • 7236007|ZCM2122HIA1X

MTP Vrouwelijk naar MTP Vrouwelijk SM 3,0 mm LSZH 12 vezels pleistersnoer
Single-mode glasvezel patch kabel met MTP-connectoren voor hoge snelheid en veilige verbindingen.



  • 7236008|ZCM2152HIA1X

MTP Vrouwelijk naar MTP Vrouwelijk SM 3,0 mm LSZH 24 vezels pleistersnoer
Hoogwaardige single-mode connectiviteit voor veeleisende datacentertoepassingen.



  • 7236009|ZCM2127HLA1X

MTP Vrouwelijk naar MTP Vrouwelijk OM3 3,0 mm LSZH 12 vezels pleistersnoer
Multimode-oplossing (OM3) voor netwerken met een hoge dichtheid, met een superieure duurzaamheid en prestaties.



  • 7236010|ZCM2157HLA1X

MTP Vrouwelijk naar MTP Vrouwelijk OM3 3,0 mm LSZH 24 vezels pleistersnoer
Ontworpen voor snelle inzet en efficiënte netwerken in multimode (OM3) omgevingen.



  • 7236011|ZCM2128HMA1X

MTP Vrouwelijk naar MTP Vrouwelijk OM4 3,0 mm LSZH 12 vezels pleistersnoer
Geavanceerde multimode-connectiviteit (OM4) voor hogesnelheidsnetwerken in datacenters en ondernemingen.



  • 7236012|ZCM2158HMA1X

MTP Vrouwelijk naar MTP Vrouwelijk OM4 3,0 mm LSZH 24 vezels pleistersnoer
Betrouwbaar en robuust patchkabel voor hoge snelheidsgegevensoverdracht in multimode (OM4) systemen.







Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.







12 Vezelsmpo Wijfje aan MPO Vrouwelijke OM3 3.0mm LSZH MPO Flardkoord Douanemeters 8











OEM/ODM-service voor u

  • Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
  • OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
  • Verschillende kwaliteitsniveaus.
