12 vezels MPO Single-mode Fiber Optic Loopback-module voor 40/100G-netwerktesting

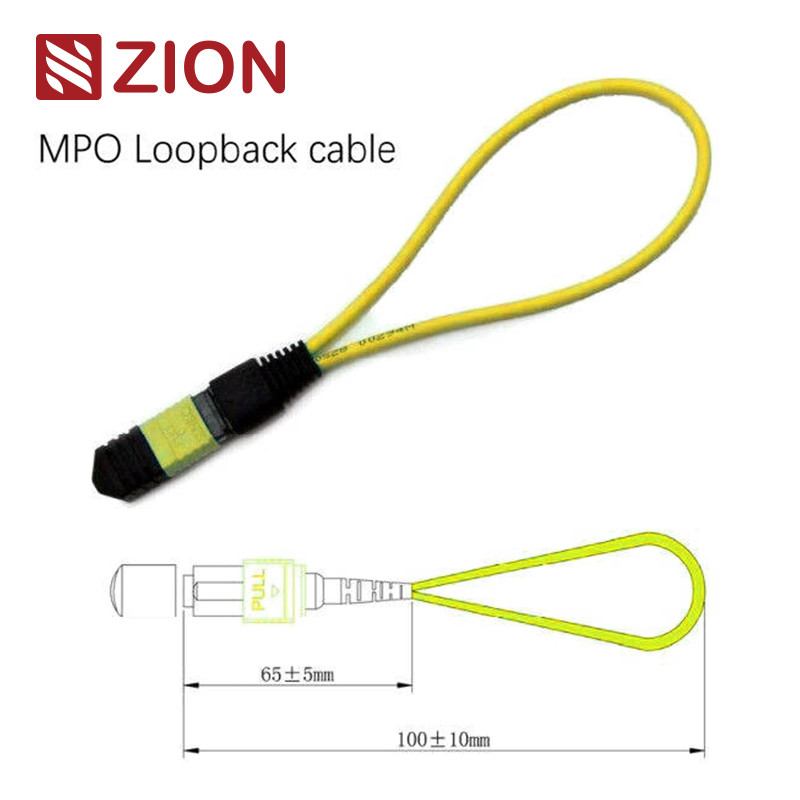

12F MPO SM Glasvezel Loopback Module/Kabel

De MPO loopback bevat MPO back ring jumpers in de LOOPBACK configuratie, die beide uiteinden van de vezel verbinden in een MPO connector om een continue lichtpad te creëren binnen dezelfde connector. Dit maakt het testen van de lanceercapaciteit en ontvangstgevoeligheid van apparaten mogelijk, met name in 40/100G netwerkcommunicatie. Door signalen terug te sturen, helpt het bij het lokaliseren van verschillende potentiële problemen en vergemakkelijkt het effectief testen en evalueren van individuele componenten of interfaces op glasvezelnetwerken.

Optische vezel loopbacks zijn beschikbaar in meerdere configuraties om 8-aderige, 12-aderige en 24-aderige MPO connectoren met verschillende vezelconfiguraties te accommoderen om zich aan te passen aan verschillende testpoortvereisten. De 12F MPO Vezel Loopback Module maakt specifiek verificatie en testen mogelijk van transceivers met MPO interfaces voor 40GBASE-SR4 QSFP+ of 100GBASE-SR4 apparaten.

MPO Loopback modules leveren geluste signalen om zend- en ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral in parallelle optiek 40G en 100G netwerken. Loopbacks zijn ontworpen om Transceiver (TX) en Receiver (RX) posities van MPO transceiver interfaces te verbinden. MPO loopbacks vergemakkelijken en versnellen de insertion loss (IL) test van optische netwerksegmenten door ze aan te sluiten op MPO trunks en patchkabels.

OMC biedt een uitgebreide lijn van MPO glasvezel loopback assemblages voor burn-in en testen van MPO netwerkcomponenten en -systemen. Deze MPO Loopback Assemblies testen effectief de zendercapaciteit en ontvangergevoeligheid van netwerkapparatuur, en voldoen aan telecom- en datacomvereisten. Ze zijn verpakt in compacte behuizingen voor maximale dichtheid in deze toepassingen.

MPO Singlemode Referentie: IEC 61754-7
MPO Singlemode Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard Verlies MPO)
SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MPO)

MPO Multimode Referentie: IEC 61754-7
MPO Multimode Behuizingsdetails:
OM1 & OM2 PC: Beige connectoren + zwarte boot (Standaard Verlies MPO)
OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super Laag Verlies MPO)
OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standaard Verlies MPO)

Een loopback test omvat het verzenden van een signaal van een communicatieapparaat en het terugsturen ervan naar hetzelfde apparaat om de juiste functionaliteit te bepalen of defecte netwerkknooppunten op te lossen. Voor glasvezel loopback testen verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten. Met behulp van glasvezel loopback kabels of modules voor gegevensoverdracht, wordt het signaal dat door het apparaat wordt uitgezonden, gelust van het zend (Tx) einde van een actief component terug naar het ontvang (Rx) einde van hetzelfde component.

Glasvezel loopback testen wordt vaak gebruikt voor het controleren van glasvezel transceivers. Omdat transceivers twee poorten hebben voor het ontvangen en verzenden van lichtsignalen, is het essentieel om deze poorten te testen om de juiste werking te verifiëren. Glasvezel loopback testen biedt de meest handige methode voor transceiver onderhoud. Het testproces stuurt het lasersignaal van de zenderpoort terug naar de ontvangerpoort. Het verzonden patroon wordt vervolgens vergeleken met het ontvangen patroon om ervoor te zorgen dat ze identiek en foutvrij zijn.

Het selecteren van de juiste loopback voor een glasvezel transceiver vereist inzicht in het interfacetype, polijsttype, en kabeltype van de transceiver. Hieronder staat een samengevatte selectiegids voor veelgebruikte transceivers.

Deze gids bespreekt specifieke glasvezel loopback keuzes voor de meest gebruikte glasvezel transceivers. Voor transceiver modules die hier niet worden genoemd, kunt u de juiste loopback bepalen door details over het interfacetype, fysiek contact en kabeltype te identificeren.

Deze glasvezelkabels worden geleverd in gemakkelijk te hanteren, goed beschermde verpakkingen die door OMC als standaard zijn geëtiketteerd en gemarkeerd. Standaard kartonmaten zijn onder meer 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. Het specifieke gebruikte karton is afhankelijk van de hoeveelheid goederen. Aangepaste verpakkingen zijn beschikbaar.
