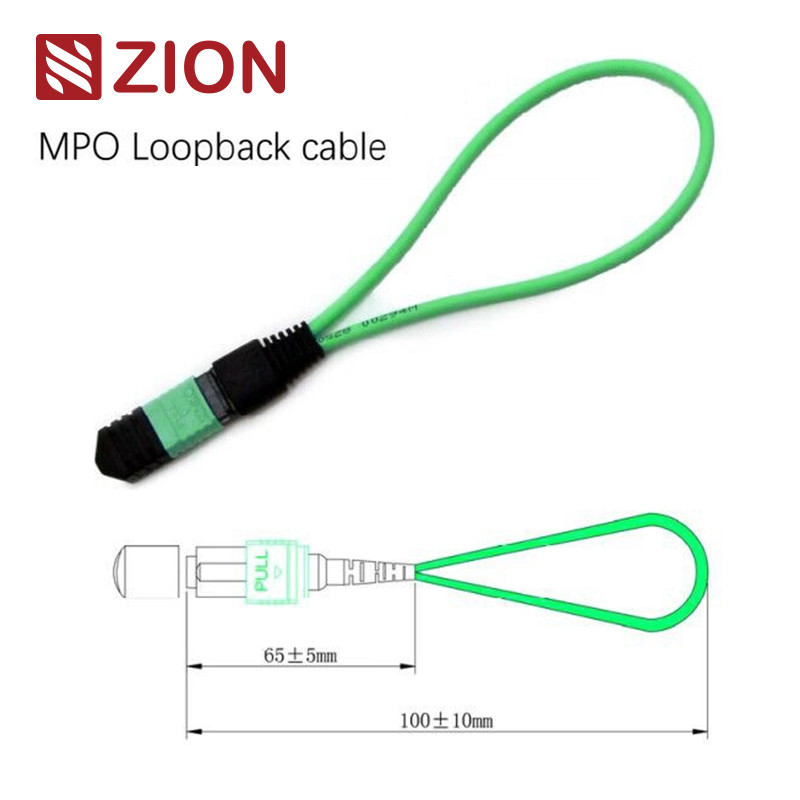

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel

24 Fibers MPO Singlemode Fiber Optic Loopback Module /Cable

Basisinformatie

Plaats van herkomst:	China
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet

Beste prijs Contact nu

Gedetailleerde informatie

Fiber Diameter:	9/125um	Insertion loss:	SM(G657A1)＜1.0dB
Return loss:	SM＞50dB	Insert-pull Test:	500times, IL＜0.5dB
Operating Temperature (℃）:	-40℃~ +80℃

Productomschrijving

MTP/MPO

12F MPO (MTP) - het Koord van het de Vezelflard van MPO (MTP) wordt ontworpen voor 40G QSFP+ SR4

40G QSFP+ CSR4 en de optica direct verbindingen van 100G QSFP28 SR4 en high-density datacentrum

van de Vezel de Optische Loopback van 24F MPO SM Module /Cable

Zion Code en Beschrijving

Zion Code		Zion Description
ZCM1141HXA1		van de Vezel de Optische Loopback van 24F MPO SM Module /Cable
De MPO-lijn bevat de achter de rings springende lijn van MPO in LOOPBACK, en zet beide einden van de vezel in een MPO-schakelaar om de lichte weg in dezelfde schakelaar te bereiken. De lanceringscapaciteit en het ontvangen van gevoeligheid van het apparaat, vooral in 40/100G-netwerkmededeling, kunnen van diverse potentiële fenomenen de plaats bepalen door signalen te terugkeren om efficiënt en evaluatie van een één enkele component of interface op het vezelnetwerk te testen.
Er zijn vele configuraties van optische vezelkring, die 8 - boor, 12 uit - kern en 24 kunnen aanpassen - boor MPO-schakelaar uit en verscheidene configuraties van de vezelvezel om aan de haven in de Module van de Vezelloopback van test.8F aan te passen MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 40GBASE-SR4/CSR4 QSFP+. de Module van de Vezelloopback van 12F MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 40GBASESR4 QSFP+ of 100GBASE-SR4-. de Module van de Vezelloopback van 24F MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 100GBASESR10 CXP/CFP.
De modules van MPO Loopback verstrekt een van een lus voorzien signaal om transmit en het ontvangen van functies te testen. Het gebruikte wijd binnen het testen van milieu vooral binnen parallelle optica 40 en 100G-netwerken. Loopbacks wordt gebouwd om Zendontvangers (TX) en Ontvangers (RX) posities van MPO-zendontvangersinterfaces te verbinden. MPO loopbacks kan het testen van IL van optische netwerkensegmenten vergemakkelijken en versnellen door hen met MPO-boomstammen/flardlood te verbinden.
OMC biedt een lijn van MPO-assemblage van vezel de optische loopback voor verbranding en het testen van MPO-netwerkcomponenten en systemen aan. Deze Assemblage van MPO wordt Loopback gebruikt om zendervermogen en ontvangersgevoeligheid van netwerkapparatuur, in het bijzonder voor telecommunicatie en datacom vereisten effectief te testen. Zij worden verpakt in een compacte huisvesting voor de hoogste dichtheid beschikbaar voor deze toepassingen.

De Industriële Norm van schakelaars:

Schakelaar	Verwijzing	Huisvestingsdetails
Singlemode MPO	CEI 61754-7	SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO	CEI 61754-7	OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)

 voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van  10G
 40G en 100G-IEEE 802,3

De details van het materiaal

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 2

Optische Specificaties:

Punt				Parameter
Vezeltype				Singlemode
Vezeldiameter				9/125um
Toevoegingsverlies				SM (G657A1) <1.0dB
Terugkeerverlies				SM >50dB
Tussenvoegsel-trekkracht Test				500times, IL <0.5dB
Verrichtingstemperatuur				-40℃~ +80℃

Vezel Optische Loopback die testen:

Typisch, is een loopbacktest een test waarin een signaal van een communicatie apparaat wordt verzonden en - terug aan het apparaat als manier van een lus voorzien om te bepalen of het goed of als manier functioneert om een gebrekkige knoop in het netwerk problemen op te lossen. Zoals voor vezel het optische loopback testen, worden optische loopbacks gebruikt om de operationele betrouwbaarheid van het apparaat te verifiëren. Gebruikend de kabel of de vezel optische die loopbackmodule van vezel optische loopback voor gegevenstransmissie, wordt het signaal door het apparaat wordt uitgezonden van een lus voorzien van het transmit (Tx) eind van een actieve component terug naar ontvangt het eind (van Rx) van dezelfde component.

Toepassing:

Wanneer het over praktische toepassing komt, test van vezel is de optische loopback vaak aangewend voor het controleren van vezel optische zendontvangers. Aangezien de zendontvanger twee havens voor het ontvangen van en het overbrengen van het lichte signaal heeft, is het noodzakelijk om de havens te testen om te zien of zij nog onder verrichting zijn. Aldus, test van vezel is de optische loopback de geschiktste manier voor zendontvangeronderhoud. Het testende proces is door het lasersignaal van de zenderhaven terug naar de ontvangershaven te verpletteren. Dan wordt het overgebrachte patroon vergeleken met het ontvangen patroon om ervoor te zorgen zij identiek zijn en geen fout hebben.
 opgesteld met de interfacezendontvangers van 40G of van 100G MPO/MPO
de Module van  Loopback kan voor het testen van het transmissievermogen en de ontvangersgevoeligheid van vezel optische netwerkapparatuur worden gebruikt.

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 3

Noemende Rules&Order-Bevestigingsinformatie:

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 4

Schakelaar

Vezelkanaal

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 5

Polariteit (Kanaalgroepering)

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 6

Welke voor een Specifieke Zendontvanger Te kiezen?

Overwegend de gemeenschappelijke kenmerken van de zendontvanger en loopback, zouden wij over het schakelaartype, poetsmiddeltype, en kabeltype moeten denken wanneer het selecteren van een loopback voor de zendontvanger. De selectiegids voor sommige meestal gebruikte zendontvangermodules wordt samengevat in de volgende lijsten.
Lijst 1: Loopbackkeuzen voor de zendontvangers van 10G SFP+

Model	Interfacetype	Kabeltype	Geschikte Loopback
10gbase-USR	LC duplex (PC)	MMF	LC/UPC duplex Multimode Vezel Loopback
10gbase-SR	LC duplex (UPC)	MMF
10gbase-LR	LC duplex (UPC)	MMF
10gbase-ER	LC duplex (UPC)	SMF	LC/UPC duplex Single-mode Vezel Loopback
10gbase-Zr	LC duplex (PC)	SMF

Lijst 2: Loopbackkeuzen voor de zendontvangers van 40G QSFP+

Model	Interfacetype	Kabeltype	Geschikte Loopback
40GBASE-CSR4	MTP/MPO (UPC)	MMF	8/12 Vezelsmtp/upc Multimode Vezel Loopback
40GBASE-SR4	MTP/MPO (UPC)	MMF
40GBASE-PLRL4	MTP/MPO (APC)	SMF	8/12 Vezelsmtp/apc Single-mode Vezel Loopback
40GBASE-PLR4	MTP/MPO (APC)	SMF
40GBASE-LR4	LC duplex (PC)	SMF	LC/UPC duplex Single-mode Vezel Loopback
40GBASE-LR4L	LC duplex (UPC)	SMF
40GBASE-ER4	LC duplex (UPC)	SMF
40GBASE-LX4	LC duplex (UPC)	MMF/SMF	LC/UPC duplex Multimode/kiest uit

Lijst 3: Loopbackkeuzen voor de zendontvangers van 100G QSFP28

Model	Interfacetype	Kabeltype	Geschikte Loopback
100GBASE-SR4	MTP/MPO (UPC)	MMF	8/12 Vezelsmtp/upc Multimode Vezel Loopback
100GBASE-PSM4	MTP/MPO (APC)	SMF	8/12 Vezelsmtp/apc Single-mode Vezel Loopback
100GBASE-LR4	LC duplex (PC)	SMF	LC/UPC duplex Single-mode Vezel Loopback

Lijst 4: Loopbackkeuzen voor GVB-zendontvangers

Model	Interfacetype	Kabeltype	Geschikte Loopback
40GBASE-SR4 GVB	MTP/MPO (UPC)	MMF	8/12 Vezelsmtp/upc Multimode Vezel Loopback
40GBASE-LR4 GVB	Sc-Duplex (UPC)	SMF	SC/UPC duplex Single-mode Vezel Loopback
40GBASE-FR GVB	Sc-Duplex (UPC)	SMF
100GBASE-LR4 GVB	Sc-Duplex (PC/UPC)	SMF
100GBASE-ER4 GVB	Sc-Duplex (PC/UPC)	SMF
100GBASE-SR4 GVB	MPO/MTP (UPC)	MMF	24 vezelsmtp/upc Multimode Vezel Loopback

Conclusie

Deze post bespreekt specifieke vezel loopback keuzen voor sommige het meest meestal gebruikte vezel optische zendontvangers. Voor andere zendontvangermodules die niet in deze post worden vermeld, kunnen wij ook het weten hoe te om een geschikte loopback voor het te kiezen door details over zijn interfacetype, fysiek contact en kabeltype te krijgen.

Vezel Optische Loopback van MPO van Zion Communication de Hete

Zion Code		Zion Description
7236013	ZCM1111HXA1	van de Vezel de Optische Loopback van 8F MPO SM Module /Cable
7236014	ZCM1121HXA1	van de Vezel de Optische Loopback van 12F MPO SM Module/de Kabel
7236015	ZCM1141HXA1	van de Vezel de Optische Loopback van 24F MPO SM Module /Cable
7236016	ZCM1116HXA1	van de Vezel de Optische Loopback van 8F MPO OM3 Module /Cable
7236017	ZCM1126HXA1	van de Vezel de Optische Loopback van 12F MPO OM3 Module /Cable
7236018	ZCM1146HXA1	van de Vezel de Optische Loopback van 24F MPO OM3 Module /Cable
7236019	ZCM1117HXA1	van de Vezel de Optische Loopback van 8F MPO OM4 Module /Cable
7236020	ZCM1127HXA1	van de Vezel de Optische Loopback van 12F MPO OM4 Module /Cable
7236021	ZCM1147HXA1	van de Vezel de Optische Loopback van 24F MPO OM4 Module /Cable
7236022	ZCM2111HXA1	van de Vezel de Optische Loopback van 8F MTP SM Module /Cable
7236023	ZCM2121HXA1	van de Vezel de Optische Loopback van 12F MTP SM Module /Cable
7236024	ZCM2141HXA1	van de Vezel de Optische Loopback van 24F MTP SM Module /Cable
7236025	ZCM2116HXA1	van de Vezel de Optische Loopback van 8F MTP OM3 Module /Cable
7236026	ZCM2126HXA1	van de Vezel de Optische Loopback van 12F MTP OM3 Module /Cable
7236027	ZCM2146HXA1	van de Vezel de Optische Loopback van 24F MTP OM3 Module /Cable
7236028	ZCM2117HXA1	van de Vezel de Optische Loopback van 8F MTP OM4 Module /Cable
7236029	ZCM2127HXA1	van de Vezel de Optische Loopback van 12F MTP OM4 Module /Cable
7236030	ZCM2147HXA1	van de Vezel de Optische Loopback van 24F MTP OM4 Module /Cable

Verpakking

Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 342215 cm; 443424 cm; 543934 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.

24 vezels MPO Singlemode Fiber Optic Loopback-module / kabel 7

OEM/ODM de dienst voor u

1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen
3. Verschillend Kwaliteitsniveau.
