8 Vezels MPO OM3 Glasvezel Loopback Module / Kabel
Zion Productinformatie
Zion Code: ZCM1116HXA1
Zion Beschrijving: 8F MPO OM3 Glasvezel Loopback Module / Kabel

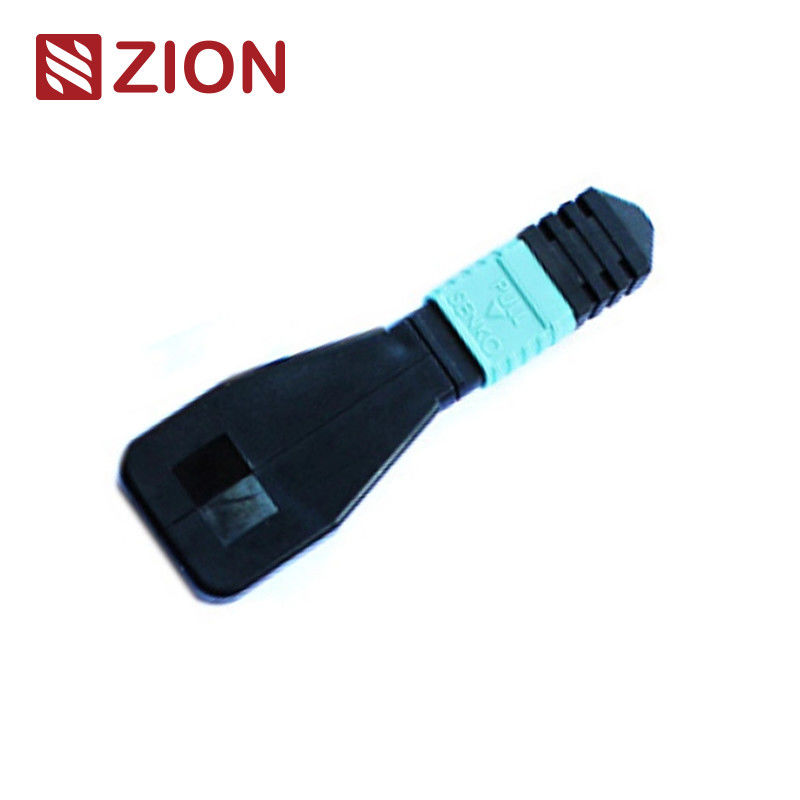

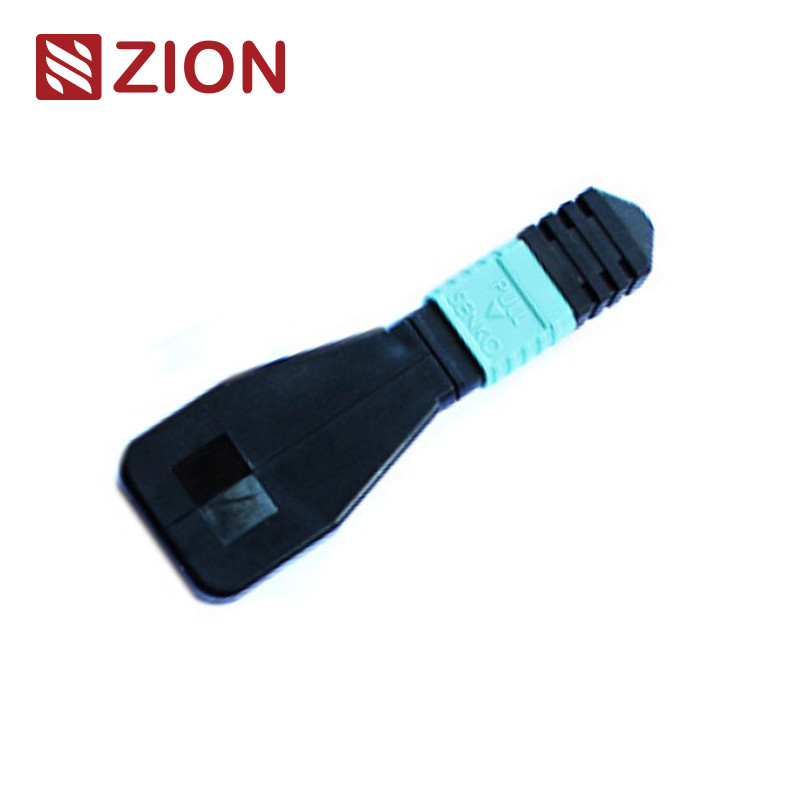

De MPO loopback bevat MPO back ring jumping lijnen in de LOOPBACK configuratie, waarbij beide uiteinden van de vezel zijn afgesloten in een MPO connector om een compleet lichtpad binnen dezelfde connector te creëren. Dit maakt het testen van de lanceercapaciteit van het apparaat en de ontvangstgevoeligheid mogelijk, met name in 40/100G netwerkcommunicatie. Door signalen terug te sturen, kunnen verschillende potentiële verschijnselen worden geïdentificeerd, waardoor effectief testen en evalueren van individuele componenten of interfaces binnen glasvezelnetwerken mogelijk is.
Optische vezel loopbacks zijn beschikbaar in meerdere configuraties, geschikt voor 8-aderige, 12-aderige en 24-aderige MPO connectoren met verschillende vezelconfiguraties om zich aan te passen aan verschillende testpoortvereisten. De 8F MPO Fiber Loopback Module verifieert en test transceivers met MPO interfaces, specifiek 40GBASE-SR4/CSR4 QSFP+ apparaten.
MPO Loopback modules leveren geluste signalen om zend- en ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral in parallelle optiek 40G en 100G netwerken. Loopbacks zijn ontworpen om Transceiver (TX) en Receiver (RX) posities van MPO transceiver interfaces te verbinden. MPO loopbacks faciliteren en versnellen de insertion loss (IL) test van optische netwerksegmenten wanneer ze zijn aangesloten op MPO trunks en patchkabels.
Connector Industriële Normen
MPO Singlemode Referentie: IEC 61754-7
MPO Singlemode Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard Verlies MPO)
SM APC: Gele connectoren + zwarte boot (Super laag verlies MPO)
MPO Multimode Referentie: IEC 61754-7
MPO Multimode Behuizingsdetails: OM1 & OM2 PC: Beige connectoren + zwarte boot (Standaard Verlies MPO)
OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super laag verlies MPO)
OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standaard verlies MPO)
- Voldoet aan IEC Standaard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compliant
- 40G en 100G IEEE 802.3 compliant
Optische Specificaties
| Vezel Type |
Multimode |
| Vezel Diameter |
50/125um, 62.5/125um |
| Insertion Loss |
MM < 1.0dB |
| Return Loss |
MM > 25dB |
| Insert-pull Test |
500 keer, IL < 0.5dB |
| Bedrijfstemperatuur |
-40℃ tot +80℃ |
Glasvezel Loopback Testen
Een loopback test omvat het verzenden van een signaal van een communicatieapparaat en het terugsturen ervan naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen. Voor glasvezel loopback testen verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten. Met behulp van glasvezel loopback kabels of modules voor gegevensoverdracht, wordt het signaal dat door het apparaat wordt uitgezonden, gelust van het zend (Tx) einde van een actief component terug naar het ontvangst (Rx) einde van hetzelfde component.
Toepassingen
12F MPO-LC/SC/FC/ST Straight harness kabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high-density datacenter toepassingen. Deze zijn geoptimaliseerd voor 10/40/100G high-density datacenter omgevingen.
Alle OMC MPO Connectoren zijn afkomstig van Senko/Nissin/Sumitomo. MPO Fiber Patchkabels zijn high-density kabelassemblages die worden gebruikt in drie primaire gebieden:
- Datacenter toepassingen met high-density omgevingen
- Fiber-to-the-building installaties
- Interne connector toepassingen binnen glasvezelapparatuur
Naamgevingsregels & Orderbevestiging
Polariteit (Kanaaluitlijning)
Transceiver Selectiegids
Bij het selecteren van een loopback voor specifieke transceivers, moet rekening worden gehouden met het connectortype, het polijsttype en de compatibiliteit van het kabeltype. De volgende tabellen geven selectiebegeleiding voor veelgebruikte transceiver modules.
Conclusie
Deze gids bespreekt specifieke glasvezel loopback keuzes voor de meest gebruikte glasvezel transceivers. Voor transceiver modules die niet specifiek worden genoemd, kunnen geschikte loopbacks worden geselecteerd door hun interfacetype, fysieke contactvereisten en kabeltypespecificaties te begrijpen.
Zion Communication Hot MPO Glasvezel Loopback Producten
7236013 ZCM1111HXA: 8F MPO SM Glasvezel Loopback Module / Kabel
7236014 ZCM1121HXA: 12F MPO SM Glasvezel Loopback Module / Kabel
7236015 ZCM1141HXA: 24F MPO SM Glasvezel Loopback Module / Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Glasvezel Loopback Module / Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback Module / Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback Module / Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback Module / Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback Module / Kabel
7236021 ZCM1147HXA: 24F MPO OM4 Glasvezel Loopback Module / Kabel
7236022 ZCM2111HXA: 8F MTP SM Glasvezel Loopback Module / Kabel
7236023 ZCM2121HXA: 12F MTP SM Glasvezel Loopback Module / Kabel
7236024 ZCM2141HXA: 24F MTP SM Glasvezel Loopback Module / Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasvezel Loopback Module / Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasvezel Loopback Module / Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasvezel Loopback Module / Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasvezel Loopback Module / Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback Module / Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasvezel Loopback Module / Kabel
Verpakking
Deze glasvezelkabels worden verpakt in gemakkelijk te hanteren, goed beschermde verpakkingen die door OMC als standaard zijn geëtiketteerd en gemarkeerd. Standaard kartonmaten zijn 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. Het specifieke gebruikte karton is afhankelijk van de hoeveelheid bestelde goederen. Aangepaste verpakkingsopties zijn beschikbaar.
OEM/ODM Diensten
Aanpassingsopties omvatten:
- Kleur van de kabel, afdruktekst, materiaal van de kabelmantel, connectorkleur
- OEM Label, Identificatiering, kabellabels, dozen, verzendmarkeringen
- Verschillende kwaliteitsniveaus om aan specifieke eisen te voldoen
