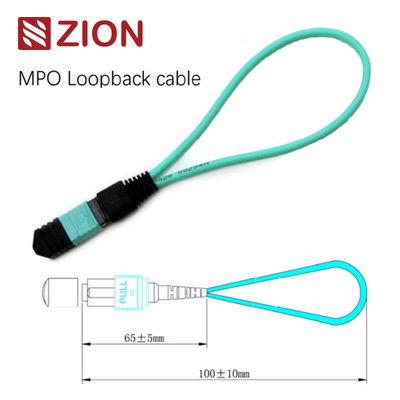

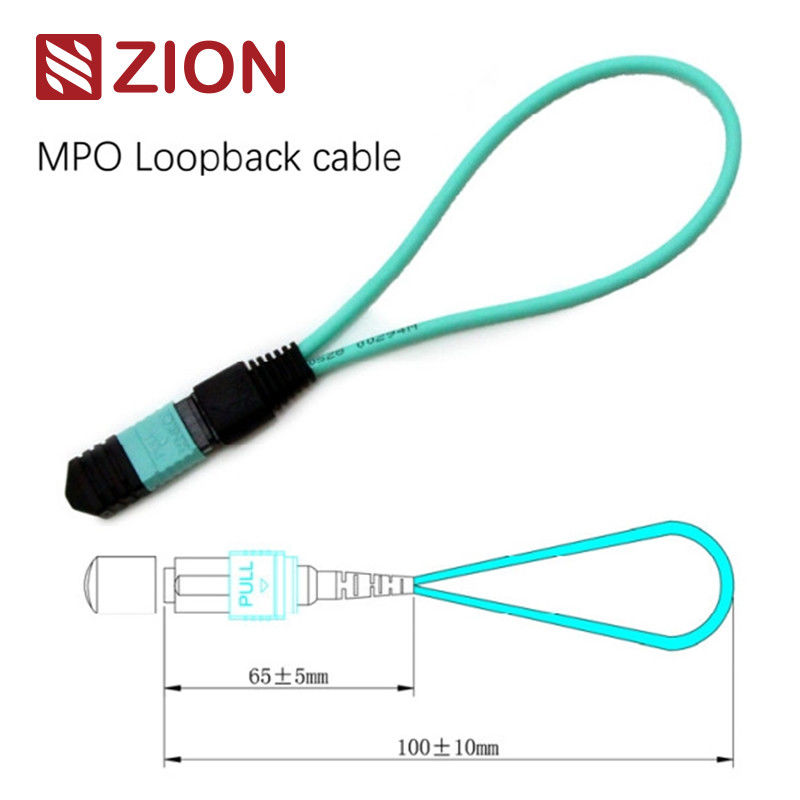

12 Vezels MPO OM3 Glasvezel Loopback Module voor 40/100G Netwerktesten

De MPO loopback bevat MPO glasvezel jumpers in een loopback configuratie, die beide uiteinden van de vezel verbindt in een enkele MPO connector om een continu lichtpad binnen dezelfde connector te creëren. Dit maakt het testen van de lanceercapaciteit van het apparaat en de ontvangstgevoeligheid mogelijk, met name in 40/100G netwerkcommunicatie. Door signalen terug te sturen, helpt het bij het lokaliseren van verschillende potentiële problemen en maakt het effectief testen en evalueren van individuele componenten of interfaces op glasvezelnetwerken mogelijk.

Beschikbaar in meerdere optische vezelcircuitconfiguraties voor 8-aderige, 12-aderige en 24-aderige MPO connectoren met verschillende vezelconfiguraties voor uitgebreide poorttests.

MPO Loopback modules leveren geluste signalen om zend- en ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral binnen parallelle optiek 40G en 100G netwerken. Loopbacks zijn ontworpen om Transceiver (TX) en Receiver (RX) posities van MPO transceiver interfaces te verbinden. MPO loopbacks faciliteren en versnellen de insertion loss (IL) test van optische netwerksegmenten door ze te verbinden met MPO trunks en patchkabels.

MPO Singlemode Referentie: IEC 61754-7
MPO Singlemode Behuizing: SM APC: Groene connectoren+zwarte boot (Standaard Verlies MPO)
SM APC: Gele connectoren+zwarte boot (Super Laag Verlies MPO)

MPO Multimode Referentie: IEC 61754-7
MPO Multimode Behuizing:
OM1&OM2 PC: Beige connectoren+zwarte boot (Standaard Verlies MPO)
OM3&OM4 PC: Aqua connectoren+zwarte boot (Standaard & Super Laag Verlies MPO)
OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standaard Verlies MPO)

Een loopback test omvat het verzenden van een signaal van een communicatieapparaat en het terugsturen ervan naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen. Voor glasvezel loopback testen verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten. Met behulp van glasvezel loopback kabels of modules wordt het signaal dat door het apparaat wordt uitgezonden, gelust van het zend- (Tx) einde terug naar het ontvangst- (Rx) einde van dezelfde component.

12F MPO-LC/SC/FC/ST rechte harness kabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacenters met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentertoepassingen met hoge dichtheid.

Alle OMC MPO Connectoren zijn afkomstig van Senko/Nissin/Sumitomo. MPO Glasvezel Patchkabels zijn kabelassemblages met hoge dichtheid die in drie primaire gebieden worden gebruikt:

Bij het selecteren van een loopback voor een transceiver, dient u rekening te houden met het connectortype, het polijsttype en het kabeltype. De volgende tabellen geven selectiebegeleiding voor veelgebruikte transceivers.

Deze gids behandelt specifieke glasvezel loopback keuzes voor veelgebruikte glasvezel transceivers. Voor andere transceivers die niet worden genoemd, kunnen geschikte loopbacks worden geselecteerd door de vereisten voor het type interface, fysiek contact en kabeltype te begrijpen.

Zion Communication biedt een uitgebreid assortiment MPO Glasvezel Loopback oplossingen:

Deze glasvezelkabels worden verpakt in gemakkelijk te hanteren, goed beschermde verpakkingen die door OMC als standaard worden geëtiketteerd en gemarkeerd. Beschikbare kartongroottes zijn 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. De selectie van de karton is afhankelijk van de bestelhoeveelheid. Aangepaste verpakkingsopties zijn beschikbaar.

Aanpassingsdiensten beschikbaar, waaronder:
