Gedetailleerde informatie

Fiberdiameter:	50/125um, 62,5/125um	Invoegingsverlies:	MM
Terugkeerverlies:	MM> 25dB	Insert-pull-test:	500 keer, IL
Bedrijfstemperatuur (℃）:	-40℃~ +80℃

Productomschrijving

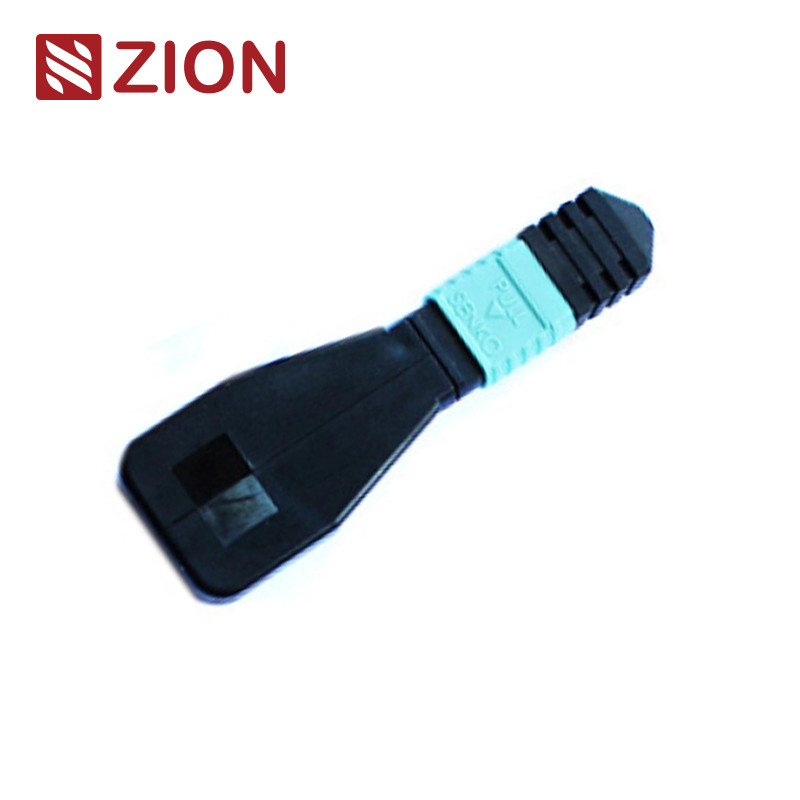

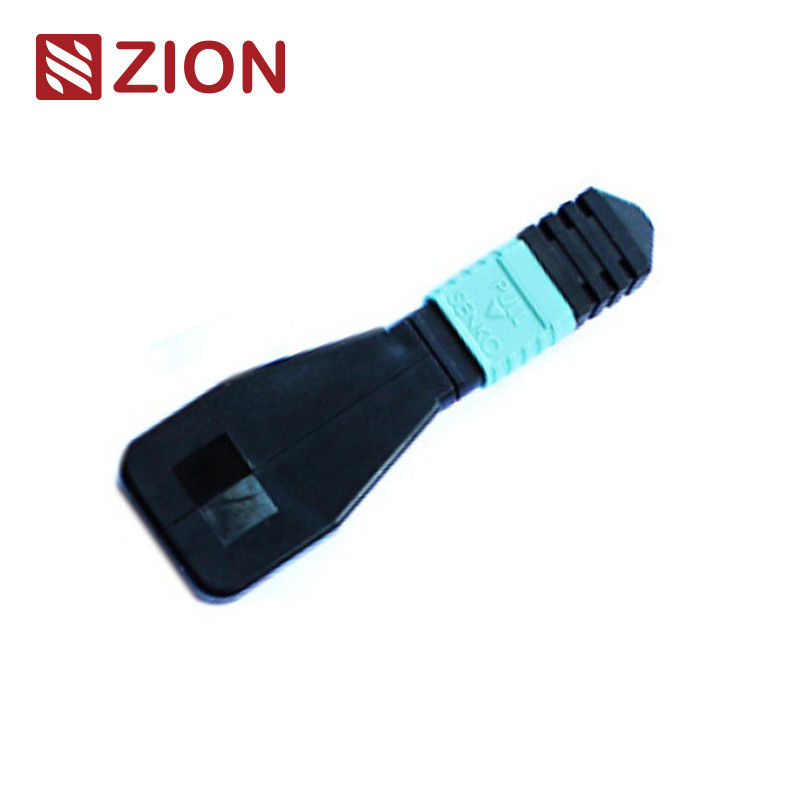

24F MPO OM3 Glasvezel Loopback-module/kabel

Zion Code en beschrijving

Zion Code: ZCM1116HXA1
Zion Beschrijving: 8F MPO OM3 Glasvezel Loopback-module/kabel

De MPO-lus bevat de MPO-backring springlijn in de LOOPBACK en plaatst beide uiteinden van de vezel in een MPO-connector om het lichtpad in dezelfde connector te bereiken.De lanceringscapaciteit en ontvangstgevoeligheid van het apparaat, met name in 40/100G-netcommunicatie,kan verschillende potentiële verschijnselen lokaliseren door signalen terug te sturen om effectieve testen en evaluatie van een enkel onderdeel of interface op het glasvezelnetwerk te bereiken.

Er zijn veel configuraties van glasvezelcircuits, die 8-kern-, 12-kern- en 24-kern-MPO-connectoren en verschillende glasvezelconfiguraties kunnen bevatten om zich aan te passen aan de poort in de test.8F MPO Fiber Loopback-module maakt verificatie en testen mogelijk van transceivers met MPO-interface 40GBASE-SR4/CSR4 QSFP+-apparaten. 12F MPO Fiber Loopback-module maakt verificatie en testen van transceivers met MPO-interface 40GBASESR4 QSFP+ of 100GBASE-SR4 apparaten mogelijk.24F MPO Fiber Loopback-module maakt verificatie en testen mogelijk van transceivers met MPO-interface.

MPO Loopback-modules bieden een lussignaal om de zend- en ontvangfuncties te testen.Loopbacks zijn gebouwd om Transceivers (TX) en Receivers (RX) posities van MPO transceivers interfaces te koppelenMPO-loopbacks kunnen de IL-tests van optische netwerksegmenten vergemakkelijken en versnellen door ze aan te sluiten op MPO-trunks/patch leads.

OMC biedt een lijn van MPO-optische glasvezel-loopback-assemblies voor het inbranden en testen van MPO-netwerkcomponenten en -systemen.Deze MPO Loopback Assemblies worden gebruikt om effectief de zendercapaciteit en de ontvangersensitiviteit van netwerkapparatuur te testenDeze systemen worden in een compacte behuizing verpakt voor de hoogste beschikbare dichtheid voor deze toepassingen.

Verbindingen Industrieel standaard

MPO SingleModeReferentie:IEC 61754-7

MPO SingleModeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele aansluitingen+zwarte boot (Super Low Loss MPO)

MPO MultimodeReferentie:IEC 61754-7

MPO MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte laars (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)

Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
10G-vezelkanaalcompatibel
40G en 100G IEEE 802.3

Informatie over het materiaal

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 1

Optische specificaties

Item: Parameter
Typ van vezel: Multimode
Fibre Diameter: 50/125um, 62.5/125um
Invoegverlies: MM<1,0 dB
Terugkeerverlies: MM>25dB
Inbreng-trekproef: 500 maal, IL<0,5 dB
Operatietemperatuur: -40°C tot +80°C

Optische glasvezel loopback testen

Meestal... a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkWat betreft de glasvezel loopback testen, worden optische loopbacks gebruikt om de operationele betrouwbaarheid van het apparaat te verifiëren.Gebruik van glasvezel-loopbackkabel of glasvezel-loopbackmodule voor gegevensoverdracht, wordt het signaal dat door het apparaat wordt uitgezonden, van het zendpunt (Tx) van een actief onderdeel teruggestuurd naar het ontvangpunt (Rx) van hetzelfde onderdeel.

Toepassing

12F MPO-LC/SC/FC/ST Straight harness Kabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high density datacenter. Het is geoptimaliseerd voor 10/40/100G high density datacenter toepassingen.
Alle MPO-connectoren van OMC zijn van Senko/Nissin/Sumitomo.

De Data Center applicatie met een hoge dichtheid
De glasvezel naar het gebouw
De interne connectortoepassing in glasvezelapparatuur.

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 2

Naamgeving Regels&Order Confirmation Information:

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 3

Verbindingsvezelkanaal

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 4

Polariteit (kanaalaanpassing)

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 5

Welke moet ik kiezen voor een specifieke zender?

Gezien de gemeenschappelijke kenmerken van de transceiver en de loopback, moeten we bij het selecteren van een loopback voor de transceiver rekening houden met het type connector, het type polijst en het type kabel.De selectiegids voor sommige meest gebruikte transceivermodules is samengevat in de volgende tabellen:.

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 6

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 7

Conclusies

Dit bericht bespreekt specifieke glasvezel loopback keuzes voor een aantal meest gebruikte glasvezel transceivers.We kunnen ook weten hoe we een geschikte loopback voor het te kiezen door het krijgen van details over de interface type, fysiek contact en kabeltype.

Zion Communication's Hot MPO Glasvezel Loopback

7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback-module /kabel
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /kabel
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback-module /kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback-module /kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback-module /kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback-module /kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback-module /kabel
723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /Cable
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback-module /kabel
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback-module /kabel
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasvezel Loopback-module /kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasvezel Loopback-module /kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasvezel Loopback-module /kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasvezel Loopback-module /kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback-module /kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasvezel Loopback-module /kabel

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

24 vezels MPO OM3 Fiber Optic Loopback-module / kabel 8

OEM/ODM-service voor u

Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
Verschillende kwaliteitsniveaus.

	8F MPO ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	12F MPO (mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	24F MPO ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	8F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	12F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	24F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	8F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten

label:

Plaats van herkomst:	China
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet
