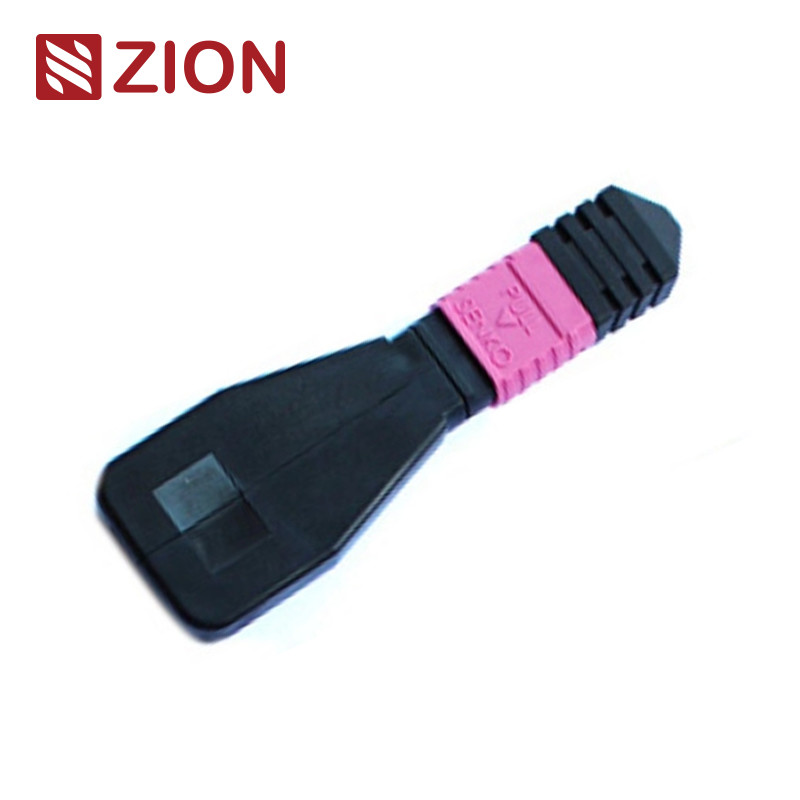

8 vezels MPO OM4 glasvezel loopback-module / kabel
De 8F MPO OM4 glasvezel loopback-module/kabel is ontworpen voor het testen en verifiëren van netwerkapparatuur in snelle datacommunicatieomgevingen.
Productidentificatie
Zion-code:ZCM1117HXA1
Zionbeschrijving:8F MPO OM4 glasvezel loopback-module / kabel
De MPO-loopback bevat MPO-connectoren die beide uiteinden van de vezel binnen dezelfde connector doorlussen, waardoor een gesloten optisch pad ontstaat. Dit maakt het testen van de startcapaciteit en ontvangstgevoeligheid van apparaten mogelijk, vooral bij 40/100G-netwerkcommunicatie. Door signalen terug te sturen naar de bron helpt het bij het lokaliseren van verschillende netwerkfenomenen en vergemakkelijkt het effectief testen en evalueren van individuele componenten of interfaces binnen glasvezelnetwerken.
Configuratie-opties
Loopbacks voor optische vezels zijn verkrijgbaar in meerdere configuraties voor 8-core, 12-core en 24-core MPO-connectoren met verschillende glasvezelconfiguraties om aan de testpoortvereisten te voldoen.
- 8F MPO Fiber Loopback Module: Verifieert en test transceivers met MPO-interface - 40GBASE-SR4/CSR4 QSFP+ apparaten
- 12F MPO Fiber Loopback Module: Verifieert en test transceivers met MPO-interface - 40GBASESR4 QSFP+ of 100GBASE-SR4 apparaten
- 24F MPO Fiber Loopback Module: Verifieert en test transceivers met MPO-interface - 100GBASESR10 CXP/CFP-apparaten
Applicaties testen
MPO Loopback-modules bieden lussignalen om de zend- en ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral in parallelle optische 40G- en 100G-netwerken. Loopbacks verbinden de posities van transceivers (TX) en ontvangers (RX) van MPO-transceiverinterfaces, waardoor het testen van insertieverlies (IL) van optische netwerksegmenten wordt vergemakkelijkt en versneld wanneer deze zijn aangesloten op MPO-trunks en patchkabels.
Connectornormen
MPO Singlemode-referentie:IEC 61754-7
Details van de MPO Singlemode-behuizing:
- SM APC: Groene connectoren + zwarte laars (Standard Loss MPO)
- SM APC: gele connectoren + zwarte laars (Super low loss MPO)
MPO Multimode-referentie:IEC 61754-7
MPO Multimode-behuizingsdetails:
- OM1 & OM2 PC: Beige connectoren + zwarte laars (Standard Loss MPO)
- OM3 & OM4 PC: Aqua-connectoren + zwarte laars (Standaard & Super low loss MPO)
- OM3 & OM4 PC: Heather Violet-connectoren + zwarte laars (Standard loss MPO)
Nalevingsnormen:
• Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-KERN, JIS C5982; TIA-604-5(FOCIS5)-compatibel
• Gestructureerde bekabeling conform TIA-568-C
• 10G Fibre Channel-compatibel
• 40G en 100G IEEE 802.3
Materiaaldetails
Optische specificaties
| Parameter | Specificatie |
|---|
| Vezeltype | Multimode |
| Vezeldiameter | 50/125um, 62,5/125um |
| Invoegverlies | MM < 1,0 dB |
| Retourverlies | MM > 25dB |
| Insteek-trektest | 500 keer, IL <0,5 dB |
| Bedrijfstemperatuur | -40℃ tot +80℃ |
Loopback-testen van glasvezel
Bij een loopback-test wordt een signaal van een communicatieapparaat verzonden en teruggestuurd naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of problemen met defecte netwerkknooppunten op te lossen. Optische loopbacks verifiëren de operationele betrouwbaarheid van apparaten door het signaal dat wordt uitgezonden vanaf de zendzijde (Tx) terug te lussen naar de ontvangstzijde (Rx) van dezelfde component.
Toepassingen
12F MPO-LC/SC/FC/ST Rechte kabelboomkabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacentertoepassingen met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacenteromgevingen met hoge dichtheid.
Alle OMC MPO-connectoren zijn afkomstig van Senko/Nissin/Sumitomo. MPO Fiber Patch Cords zijn kabelassemblages met hoge dichtheid die op drie belangrijke gebieden worden gebruikt:
- Datacentertoepassingen met omgevingen met hoge dichtheid
- Glasvezel naar de gebouwinstallaties
- Interne connectortoepassingen in glasvezelapparatuur
Naamgevingsregels en orderbevestiging
Connector en glasvezelkanaal
Polariteit (kanaaluitlijning)
Selectiegids voor zendontvangers
Houd bij het selecteren van een loopback voor een transceiver rekening met het connectortype, het polijsttype en het kabeltype. De volgende tabellen bieden selectierichtlijnen voor veelgebruikte zendontvangermodules:
Conclusie
Deze handleiding biedt specifieke glasvezel-loopback-keuzes voor veelgebruikte glasvezeltransceivers. Voor niet genoemde zendontvangermodules kunnen geschikte loopbacks worden geselecteerd door inzicht te krijgen in de vereisten voor het interfacetype, het fysieke contact en het kabeltype.
Zion Communication's MPO glasvezel loopback-producten
7236013 ZCM1111HXA: 8F MPO SM glasvezel loopback-module / kabel
7236014 ZCM1121HXA: 12F MPO SM glasvezel loopback-module/kabel
7236015 ZCM1141HXA: 24F MPO SM glasvezel loopback-module / kabel
7236016 ZCM1116HXA: 8F MPO OM3 glasvezel loopback-module / kabel
7236017 ZCM1126HXA: 12F MPO OM3 glasvezel loopback-module / kabel
7236018 ZCM1146HXA: 24F MPO OM3 glasvezel loopback-module / kabel
7236019 ZCM1117HXA: 8F MPO OM4 glasvezel loopback-module / kabel
7236020 ZCM1127HXA: 12F MPO OM4 glasvezel loopback-module / kabel
723602: ZCM1147HXA: 24F MPO OM4 glasvezel loopback-module / kabel
7236022 ZCM2111HXA: 8F MTP SM glasvezel loopback-module / kabel
7236023 ZCM2121HXA: 12F MTP SM glasvezel loopback-module / kabel
7236024 ZCM2141HXA: 24F MTP SM glasvezel loopback-module / kabel
7236025 ZCM2116HXA: 8F MTP OM3 glasvezel loopback-module / kabel
7236026 ZCM2126HXA: 12F MTP OM3 glasvezel loopback-module / kabel
7236027 ZCM2146HXA: 24F MTP OM3 glasvezel loopback-module / kabel
7236028 ZCM2117HXA: 8F MTP OM4 glasvezel loopback-module / kabel
7236029 ZCM2127HXA: 12F MTP OM4 glasvezel loopback-module / kabel
7236030 ZCM2147HXA: 24F MTP OM4 glasvezel loopback-module / kabel
Verpakking
Deze glasvezelkabels zijn verpakt in een gemakkelijk te hanteren, goed beschermde verpakking, standaard gelabeld en gemarkeerd door OMC.
Standaard kartonnen maten:
- 34x22x15 cm
- 44×34×24 cm
- 54×39×34 cm
De keuze van de doos is afhankelijk van de bestelhoeveelheid. Aangepaste verpakkingsopties zijn beschikbaar.
OEM/ODM-diensten
Aanpassingsopties omvatten:
- Kabelkleur, druktekst, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatiering, kabellabels, dozen, verzendmarkeringen
- Verschillende kwaliteitsniveaus
