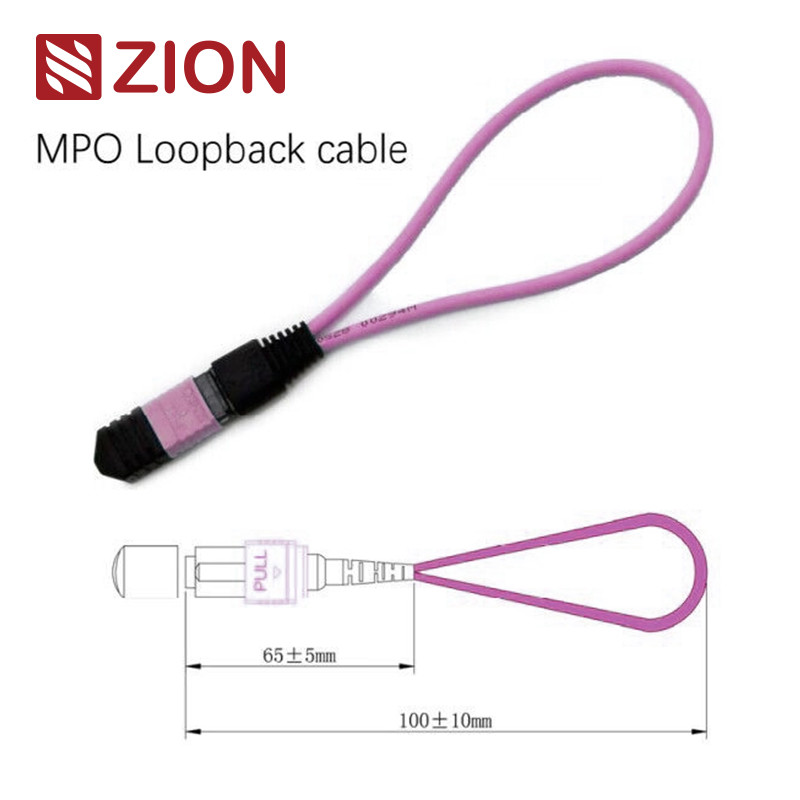

van de Vezel de Optische Loopback van 12F MPO OM4 Module /Cable
Zion Code en Beschrijving
Zion Code
Zion Description
ZCM1127HXA1
van de Vezel de Optische Loopback van 12F MPO OM4 Module /Cable
De MPO-lijn bevat de achter de rings springende lijn van MPO in LOOPBACK, en zet beide einden van de vezel in een MPO-schakelaar om de lichte weg in dezelfde schakelaar te bereiken. De lanceringscapaciteit en het ontvangen van gevoeligheid van het apparaat, vooral in 40/100G-netwerkmededeling, kunnen van diverse potentiële fenomenen de plaats bepalen door signalen te terugkeren om efficiënt en evaluatie van een één enkele component of interface op het vezelnetwerk te testen.
Er zijn vele configuraties van optische vezelkring, die 8 - boor, 12 uit - kern en 24 kunnen aanpassen - boor MPO-schakelaar uit en verscheidene configuraties van de vezelvezel om aan de haven in de Module van de Vezelloopback van test.8F aan te passen MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 40GBASE-SR4/CSR4 QSFP+. de Module van de Vezelloopback van 12F MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 40GBASESR4 QSFP+ of 100GBASE-SR4-. de Module van de Vezelloopback van 24F MPO staat controle en het testen van zendontvangers toe die MPO-interface kenmerken – de apparaten van 100GBASESR10 CXP/CFP.
De modules van MPO Loopback verstrekt een van een lus voorzien signaal om transmit en het ontvangen van functies te testen. Het gebruikte wijd binnen het testen van milieu vooral binnen parallelle optica 40 en 100G-netwerken. Loopbacks wordt gebouwd om Zendontvangers (TX) en Ontvangers (RX) posities van MPO-zendontvangersinterfaces te verbinden. MPO loopbacks kan het testen van IL van optische netwerkensegmenten vergemakkelijken en versnellen door hen met MPO-boomstammen/flardlood te verbinden.
OMC biedt een lijn van MPO-assemblage van vezel de optische loopback voor verbranding en het testen van MPO-netwerkcomponenten en systemen aan. Deze Assemblage van MPO wordt Loopback gebruikt om zendervermogen en ontvangersgevoeligheid van netwerkapparatuur, in het bijzonder voor telecommunicatie en datacom vereisten effectief te testen. Zij worden verpakt in een compacte huisvesting voor de hoogste dichtheid beschikbaar voor deze toepassingen.
De Industriële Norm van schakelaars:
Schakelaar
Verwijzing
Huisvestingsdetails
Singlemode MPO
CEI 61754-7
SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO
CEI 61754-7
OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van10G
40G en 100G-IEEE 802,3
De details van het materiaal
Optische Specificaties:
Punt
Parameter
Vezeltype
Multimode
Vezeldiameter
50/125um, 62.5/125um
Toevoegingsverlies
MM. <1.0dB
Terugkeerverlies
MM. >25dB
Tussenvoegsel-trekkracht Test
500times, IL <0.5dB
Verrichtingstemperatuur
-40℃~+80℃
Vezel Optische Loopback die testen:
Typisch, is een loopbacktest een test waarin een signaal van een communicatie apparaat wordt verzonden en - terug aan het apparaat als manier van een lus voorzien om te bepalen of het goed of als manier functioneert om een gebrekkige knoop in het netwerk problemen op te lossen. Zoals voor vezel het optische loopback testen, worden optische loopbacks gebruikt om de operationele betrouwbaarheid van het apparaat te verifiëren. Gebruikend de kabel of de vezel optische die loopbackmodule van vezel optische loopback voor gegevenstransmissie, wordt het signaal door het apparaat wordt uitgezonden van een lus voorzien van het transmit (Tx) eind van een actieve component terug naar ontvangt het eind (van Rx) van dezelfde component.
Toepassing:
Wanneer het over praktische toepassing komt, test van vezel is de optische loopback vaak aangewend voor het controleren van vezel optische zendontvangers. Aangezien de zendontvanger twee havens voor het ontvangen van en het overbrengen van het lichte signaal heeft, is het noodzakelijk om de havens te testen om te zien of zij nog onder verrichting zijn. Aldus, test van vezel is de optische loopback de geschiktste manier voor zendontvangeronderhoud. Het testende proces is door het lasersignaal van de zenderhaven terug naar de ontvangershaven te verpletteren. Dan wordt het overgebrachte patroon vergeleken met het ontvangen patroon om ervoor te zorgen zij identiek zijn en geen fout hebben.
opgesteld met de interfacezendontvangers van 40G of van 100G MPO/MPO
de Module vanLoopback kan voor het testen van het transmissievermogen en de ontvangersgevoeligheid van vezel optische netwerkapparatuur worden gebruikt.
Noemende Rules&Order-Bevestigingsinformatie:
Schakelaar
Vezelkanaal
Polariteit (Kanaalgroepering)
Welke voor een Specifieke Zendontvanger Te kiezen?
Overwegend de gemeenschappelijke kenmerken van de zendontvanger en loopback, zouden wij over het schakelaartype, poetsmiddeltype, en kabeltype moeten denken wanneer het selecteren van een loopback voor de zendontvanger. De selectiegids voor sommige meestal gebruikte zendontvangermodules wordt samengevat in de volgende lijsten.
Lijst 1: Loopbackkeuzen voor de zendontvangers van 10G SFP+
Model
Interfacetype
Kabeltype
Geschikte Loopback
10gbase-USR
LC duplex (PC)
MMF
LC/UPC duplex Multimode Vezel Loopback
10gbase-SR
LC duplex (UPC)
MMF
10gbase-LR
LC duplex (UPC)
MMF
10gbase-ER
LC duplex (UPC)
SMF
LC/UPC duplex Single-mode Vezel Loopback
10gbase-Zr
LC duplex (PC)
SMF
Lijst 2: Loopbackkeuzen voor de zendontvangers van 40G QSFP+
Model
Interfacetype
Kabeltype
Geschikte Loopback
40GBASE-CSR4
MTP/MPO (UPC)
MMF
8/12 Vezelsmtp/upc Multimode Vezel Loopback
40GBASE-SR4
MTP/MPO (UPC)
MMF
40GBASE-PLRL4
MTP/MPO (APC)
SMF
8/12 Vezelsmtp/apc Single-mode Vezel Loopback
40GBASE-PLR4
MTP/MPO (APC)
SMF
40GBASE-LR4
LC duplex (PC)
SMF
LC/UPC duplex Single-mode Vezel Loopback
40GBASE-LR4L
LC duplex (UPC)
SMF
40GBASE-ER4
LC duplex (UPC)
SMF
40GBASE-LX4
LC duplex (UPC)
MMF/SMF
LC/UPC duplex Multimode/kiest uit
Lijst 3: Loopbackkeuzen voor de zendontvangers van 100G QSFP28
Model
Interfacetype
Kabeltype
Geschikte Loopback
100GBASE-SR4
MTP/MPO (UPC)
MMF
8/12 Vezelsmtp/upc Multimode Vezel Loopback
100GBASE-PSM4
MTP/MPO (APC)
SMF
8/12 Vezelsmtp/apc Single-mode Vezel Loopback
100GBASE-LR4
LC duplex (PC)
SMF
LC/UPC duplex Single-mode Vezel Loopback
Lijst 4: Loopbackkeuzen voor GVB-zendontvangers
Model
Interfacetype
Kabeltype
Geschikte Loopback
40GBASE-SR4 GVB
MTP/MPO (UPC)
MMF
8/12 Vezelsmtp/upc Multimode Vezel Loopback
40GBASE-LR4 GVB
Sc-Duplex (UPC)
SMF
SC/UPC duplex Single-mode Vezel Loopback
40GBASE-FR GVB
Sc-Duplex (UPC)
SMF
100GBASE-LR4 GVB
Sc-Duplex (PC/UPC)
SMF
100GBASE-ER4 GVB
Sc-Duplex (PC/UPC)
SMF
100GBASE-SR4 GVB
MPO/MTP (UPC)
MMF
24 vezelsmtp/upc Multimode Vezel Loopback
Conclusie
Deze post bespreekt specifieke vezel loopback keuzen voor sommige het meest meestal gebruikte vezel optische zendontvangers. Voor andere zendontvangermodules die niet in deze post worden vermeld, kunnen wij ook het weten hoe te om een geschikte loopback voor het te kiezen door details over zijn interfacetype, fysiek contact en kabeltype te krijgen.
Vezel Optische Loopback van MPO van Zion Communication de Hete
Zion Code
Zion Description
7236013
ZCM1111HXA1
van de Vezel de Optische Loopback van 8F MPO SM Module /Cable
7236014
ZCM1121HXA1
van de Vezel de Optische Loopback van 12F MPO SM Module/de Kabel
7236015
ZCM1141HXA1
van de Vezel de Optische Loopback van 24F MPO SM Module /Cable
7236016
ZCM1116HXA1
van de Vezel de Optische Loopback van 8F MPO OM3 Module /Cable
7236017
ZCM1126HXA1
van de Vezel de Optische Loopback van 12F MPO OM3 Module /Cable
7236018
ZCM1146HXA1
van de Vezel de Optische Loopback van 24F MPO OM3 Module /Cable
7236019
ZCM1117HXA1
van de Vezel de Optische Loopback van 8F MPO OM4 Module /Cable
7236020
ZCM1127HXA1
van de Vezel de Optische Loopback van 12F MPO OM4 Module /Cable
7236021
ZCM1147HXA1
van de Vezel de Optische Loopback van 24F MPO OM4 Module /Cable
7236022
ZCM2111HXA1
van de Vezel de Optische Loopback van 8F MTP SM Module /Cable
7236023
ZCM2121HXA1
van de Vezel de Optische Loopback van 12F MTP SM Module /Cable
7236024
ZCM2141HXA1
van de Vezel de Optische Loopback van 24F MTP SM Module /Cable
7236025
ZCM2116HXA1
van de Vezel de Optische Loopback van 8F MTP OM3 Module /Cable
7236026
ZCM2126HXA1
van de Vezel de Optische Loopback van 12F MTP OM3 Module /Cable
7236027
ZCM2146HXA1
van de Vezel de Optische Loopback van 24F MTP OM3 Module /Cable
7236028
ZCM2117HXA1
van de Vezel de Optische Loopback van 8F MTP OM4 Module /Cable
7236029
ZCM2127HXA1
van de Vezel de Optische Loopback van 12F MTP OM4 Module /Cable
7236030
ZCM2147HXA1
van de Vezel de Optische Loopback van 24F MTP OM4 Module /Cable
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel,doos, die tekens verschepen
Van FTTH (vezel aan het huis) de netwerken zijn geïnstalleerd in vele gebieden die binnen en openluchtsecties en de overgang binnen - behandelen tussen.
Laag toevoegingsverlies · Brede pasband · Hoge HDPE van de kanaalisolatie 1.02±0.05 mm · Hoge stabiliteit en betrouwbaarheid Gewijzigd Polyethyleen · Epoxy vrij op de optische Folie van het weghuisdier
Pasvorm die in een standaard de plaat of het flardpaneel van de hoeksteenmuur, voor gemakkelijke en flexibele installatie in een verscheidenheid van voorzien van een netwerkmilieu's toestaan
