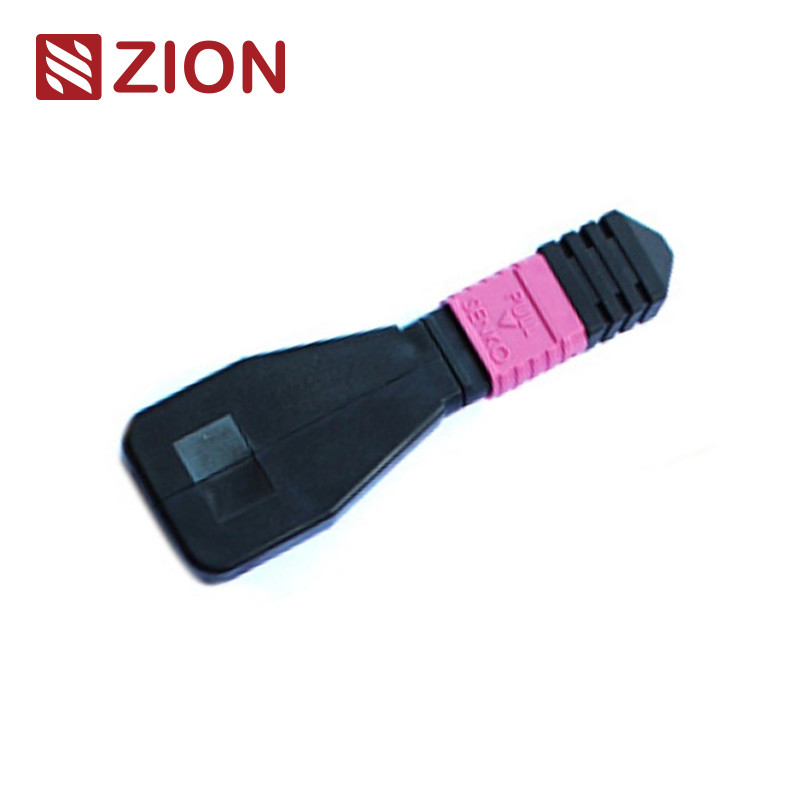

24 vezels MPO OM4 glasvezel loopback module / kabel
Hoogwaardige MPO OM4 glasvezel loopback module ontworpen voor het testen en verifiëren van netwerkapparatuur in 40G/100G datacenteromgevingen.
Productidentificatie
Zion Code:ZCM1117HXA1
Zion Beschrijving:8F MPO OM4 Glasvezel Loopback-module/kabel
Productoverzicht
De MPO loopback bevat MPO back ring jump lines in de LOOPBACK configuratie, waarbij beide uiteinden van de vezel worden verbonden met een MPO connector om een volledig lichtpad binnen dezelfde connector te creëren.Dit maakt een uitgebreide test van het apparaat lanceringscapaciteit en ontvangende gevoeligheid, met name in 40/100G-netcommunicatie.
Door signalen terug te sturen naar de bron,Deze loopbacks lokaliseren effectief verschillende netwerkverschijnselen en zorgen voor betrouwbare testen en evaluatie van individuele componenten of interfaces binnen glasvezelnetwerken.
Configuratieopties
Beschikbaar in meerdere optische vezelcircuits om 8-kern-, 12-kern- en 24-kern MPO-connectoren met verschillende vezelconfiguratie aan te passen aan specifieke testpoortvereisten.
- 8F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 40GBASE-SR4/CSR4 QSFP+-apparaten
- 12F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 40GBASE-SR4 QSFP+ of 100GBASE-SR4 apparaten
- 24F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 100GBASE-SR10 CXP/CFP-apparaten
Testtoepassingen
MPO Loopback-modules leveren gesloten signalen om zowel zend- als ontvangfuncties te testen.
Loopbacks zijn speciaal ontworpen om de posities van Transceivers (TX) en Receivers (RX) van MPO-transceiverinterfaces te koppelen.Ze vergemakkelijken en versnellen het testen van Insertion Loss (IL) van optische netwerksegmenten door verbinding te maken met MPO-stammen en patch-leidingen.
Standaarden voor connectoren
MPO SingleMode
Referentie:IEC 61754-7
Detail van de woning:
- SM APC: Groene aansluitingen + zwarte boot (Standard Loss MPO)
- SM APC: Gele connectoren + zwarte boot (Super Low Loss MPO)
MPO Multimode
Referentie:IEC 61754-7
Detail van de woning:
- OM1 & OM2 PC: Beige connectoren + zwarte boot (Standard Loss MPO)
- OM3 & OM4 PC: Aqua-connectoren + zwarte boot (Standard & Super low loss MPO)
- OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)
Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) voor gestructureerde bekabeling per TIA-568-C
10G-vezelkanaalcompatibel
40G en 100G IEEE 802.3-conform
Materialen Details
Optische specificaties
| Parameter |
Specificatie |
| Vlakken |
Multimode |
| Fiberdiameter |
50/125um, 62.5/125um |
| Invoegingsverlies |
MM < 1,0 dB |
| Terugkeerverlies |
MM > 25 dB |
| Inbreng-trekproef |
500 keer, IL < 0,5 dB |
| Operatietemperatuur |
-40°C tot +80°C |
Optische glasvezel loopback testen
Een loopbacktest omvat het verzenden van een signaal van een communicatieapparaat en het terugzenden naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen.
Voor glasvezel-loopback-tests verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten.het signaal dat door het apparaat wordt uitgezonden, wordt van het zend- (Tx) eind van een actief onderdeel teruggestuurd naar het ontvangend (Rx) eind van hetzelfde onderdeel..
Toepassingen
12F MPO-LC/SC/FC/ST Straight harness kabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high-density datacenter toepassingen.Geoptimaliseerd voor 10/40/100G-vereisten voor datacenters met een hoge dichtheid.
Alle OMC MPO-connectoren zijn afkomstig van Senko/Nissin/Sumitomo.
- Datacentertoepassingen met een hoge dichtheid
- Glasvezels voor de bouwinstallaties
- Applicaties voor interne connectoren in glasvezelapparatuur
Bevestiging van naamgeving en volgorde
Connector en glasvezelkanaal
Polariteit (kanaalaanpassing)
Gids voor de selectie van de zender
Bij het selecteren van een loopback voor specifieke transceivers moet u rekening houden met het type connector, het type poetsmiddel en de compatibiliteit van het kabeltype.De volgende tabellen geven aanwijzingen voor de selectie van veelgebruikte transceivermodules..
Deze gids behandelt specifieke vezelloopbackkeuzes voor de meest gebruikte glasvezeltransceivers.selectie kan worden bepaald door het type interface te onderzoeken, de eisen inzake fysiek contact en de specificaties voor het type kabel.
Zion Communication Hot MPO Fiber Optic Loopback Producten
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback-module /kabel
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA: 8F MPO OM3 Glasvezel Loopback-module /kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback-module /kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback-module /kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback-module /kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback-module /kabel
7236021 ZCM1147HXA: 24F MPO OM4 Glasvezel Loopback-module /kabel
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback-module /kabel
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback-module /kabel
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasvezel Loopback-module /kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasvezel Loopback-module /kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasvezel Loopback-module /kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasvezel Loopback-module /kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback-module /kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasvezel Loopback-module /kabel
Verpakking
Deze glasvezelkabels zijn verpakt in gemakkelijk te hanteren, goed beschermde containers die standaard door OMC zijn geëtiketteerd en gemarkeerd.
Standaard doosmaat:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
De keuze van de doos is afhankelijk van de bestelhoeveelheid.
OEM/ODM-diensten
Beschikbare aanpassingsopties, waaronder:
- Kleur van de kabel, tekst voor het afdrukken, materiaal van de kabelbekleding, kleuren van de connectoren
- OEM-etiketten, identificatieringen, kabeletiketten, dozen, verzendmerken
- Verschillende kwaliteitsniveaus om aan specifieke eisen te voldoen
