8 vezels MTP Single-mode Fiber Optic Loopback-module voor 40/100G-netwerktesting

De MTP-loopback bevat MPO-backringspronglijnen in de LOOPBACK-configuratie,met beide uiteinden van de vezel beëindigd in een MPO-connector om een volledig lichtpad binnen dezelfde connector te creërenDit ontwerp maakt het mogelijk om de capaciteit van het apparaat te testen en de gevoeligheid van het apparaat te ontvangen, met name in 40/100G-netwerkcommunicatie.het helpt bij het opsporen van verschillende mogelijke problemen en vergemakkelijkt effectieve testen en evaluatie van individuele componenten of interfaces binnen glasvezelnetwerken.

Beschikbaar in meerdere optische vezelcircuits om 8-kern-, 12-kern- en 24-kern-MPO-connectoren met verschillende vezelconfiguratie voor uitgebreide haventest te verwerken:

• 8F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 40GBASE-SR4/CSR4 QSFP+-apparaten
• 12F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 40GBASESR4 QSFP+ of 100GBASE-SR4 apparaten
• 24F MPO Fiber Loopback Module:Verifieert en test transceivers met MPO-interface - 100GBASESR10 CXP/CFP-apparaten

MTP Loopback-modules leveren gesloten signalen om zend- en ontvangfuncties te testen.Loopbacks zijn ontworpen om de posities van Transceivers (TX) en Receivers (RX) van MPO-transceiverinterfaces te koppelenMPO-loopbacks vergemakkelijken en versnellen de IL-tests van optische netwerksegmenten door ze aan te sluiten op MPO-trunks en patch-leidingen.

MPO-referentie voor eenmalige modus:IEC 61754-7

MPO Single Mode Housing Details:

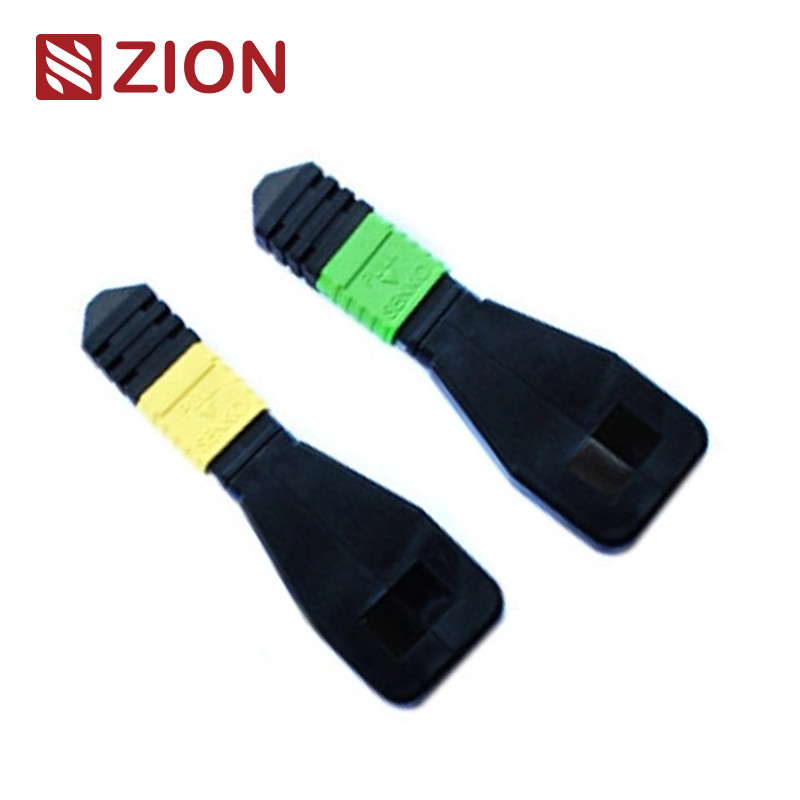

• SM APC: Groene aansluitingen + zwarte boot (Standard Loss MPO)
• SM APC: Gele connectoren + zwarte boot (Super Low Loss MPO)

MPO Multimode Referentie:IEC 61754-7

MPO Multimode Housing Details:

• OM1 & OM2 PC: Beige connectoren + zwarte boot (Standard Loss MPO)
• OM3 & OM4 PC: Aqua-connectoren + zwarte boot (Standard & Super low loss MPO)
• OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)

• Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
• Structured cabling per TIA-568-C
• 10G-vezelkanaalcompatibel
• 40G en 100G conform IEEE 802.3

Een loopbacktest omvat het verzenden van een signaal van een communicatieapparaat en het terugzenden naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Optische glasvezel loopback testen wordt vaak gebruikt voor het controleren van glasvezel transceivers.Het testen van deze havens is essentieel voor het onderhoud.Het testproces stuurt het lasersignaal van de zenderpoort terug naar de ontvangerpoort en vergelijkt de verzonden en ontvangen patronen om ervoor te zorgen dat ze identiek en foutvrij zijn.

• met een vermogen van niet meer dan 10 W
• Gebruikt voor het testen van de transmissievermogen en de ontvangersensitiviteit van apparatuur voor glasvezelnetwerken

Bij het selecteren van een loopback voor specifieke transceivers, moet u rekening houden met het type connector, het type polijst en het type kabel.

• 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
• 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
• 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
• 7236016 ZCM1116HXA: 8F MPO OM3 Glasvezel Loopback-module/kabel
• 7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback-module/kabel
• 7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback-module/kabel
• 7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback-module/kabel
• 7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback-module/kabel
• 723602: ZCM1147HXA: 24F MPO OM4 Glasvezel Loopback-module/kabel
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 glasvezel loopback module/kabel
• 7236026 ZCM2126HXA: 12F MTP OM3 glasvezel loopback module/kabel
• 7236027 ZCM2146HXA: 24F MTP OM3 glasvezel loopback module/kabel
• 7236028 ZCM2117HXA: 8F MTP OM4 glasvezel loopback module/kabel
• 7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback-module/kabel
• 7236030 ZCM2147HXA: 24F MTP OM4 glasvezel loopback module/kabel

Onze glasvezelkabels zijn verpakt in gemakkelijk te hanteren, goed beschermde containers die standaard door OMC zijn geëtiketteerd en gemarkeerd.De keuze van de doos is afhankelijk van de hoeveelheid bestellingOp maat gemaakte verpakkingen zijn beschikbaar.

Wij bieden uitgebreide OEM/ODM diensten, waaronder:

• Kleur van de kabel, tekst voor het afdrukken, materiaal van de kabelbekleding, kleuren van de connectoren
• OEM-etiketten, identificatieringen, kabeletiketten, dozen, verzendmerken
• Verschillende kwaliteitsniveaus om aan specifieke eisen te voldoen
