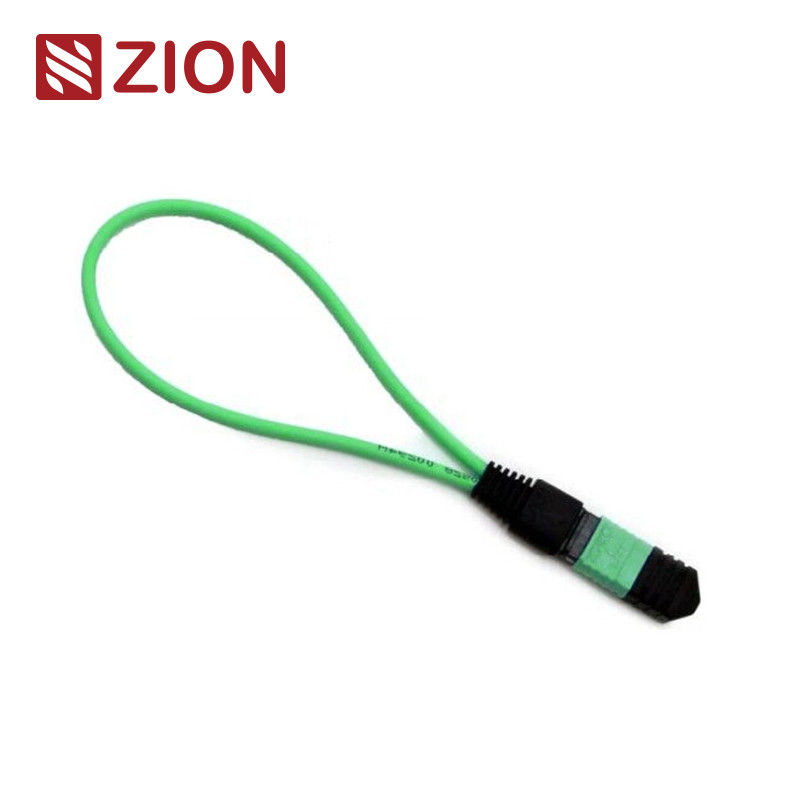

24 Vezels MTP Singlemode Glasvezel Loopback Module met Hoge Return Loss voor 40G/100G Netwerken

De MTP loopback bevat een MTP connector met beide uiteinden van de vezel afgesloten binnen dezelfde connector, waardoor een lusvormig lichtpad ontstaat. Deze configuratie maakt het testen van de lanceercapaciteit van het apparaat en de ontvangstgevoeligheid mogelijk, met name in 40/100G netwerkcommunicatie. Door signalen terug te sturen naar de bron, helpt het bij het identificeren van verschillende netwerkverschijnselen en vergemakkelijkt het effectief testen en evalueren van individuele componenten of interfaces binnen glasvezelnetwerken.

Verkrijgbaar in verschillende configuraties voor 8-aderige, 12-aderige en 24-aderige MTP connectoren met meerdere vezelconfiguraties om zich aan te passen aan verschillende testpoortvereisten. De 24F MTP Fiber Loopback Module maakt specifiek verificatie en testen mogelijk van transceivers met MTP-interface - 100GBASESR10 CXP/CFP-apparaten.

MTP Loopback modules leveren een lusvormig signaal om de zend- en ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral in parallelle optiek 40G- en 100G-netwerken. Loopbacks zijn ontworpen om Transceiver (TX) en Receiver (RX) posities van MTP transceiver interfaces te verbinden. Deze modules vergemakkelijken en versnellen IL-testen van optische netwerksegmenten door ze aan te sluiten op MTP-trunks en patchkabels.

MTP Singlemode Referentie: EIA/TIA-604-5
MTP Singlemode Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard verlies MTP)
SM APC: Gele connectoren + zwarte boot (Super laag verlies MTP)

Nalevingsnormen:

• Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
• Gestructureerde bekabeling per TIA-568-C
• 10G Fiber Channel Compliant
• 40G en 100G IEEE 802.3

Een loopback test omvat het verzenden van een signaal van een communicatieapparaat en het terugsturen ervan naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen. Voor glasvezeltoepassingen valideren optische loopbacks de operationele betrouwbaarheid van apparaten. Met behulp van glasvezel loopback kabels of modules voor gegevensoverdracht, wordt het signaal dat door het apparaat wordt uitgezonden, van de zendpoort (Tx) teruggeleid naar de ontvangstpoort (Rx) van dezelfde component.

Glasvezel loopback testen wordt vaak gebruikt voor het controleren van glasvezel transceivers. Omdat transceivers afzonderlijke poorten hebben voor het ontvangen en verzenden van lichtsignalen, is het testen van deze poorten essentieel om een ​​continue werking te garanderen. De loopback test biedt de meest handige methode voor het onderhoud van transceivers. Het testproces leidt het lasersignaal van de zenderpoort terug naar de ontvangerpoort en vergelijkt vervolgens het verzonden patroon met het ontvangen patroon om te verifiëren dat ze identiek en foutvrij zijn.

• Gecollokeerd met 40G of 100G MPO/MTP interface transceivers
• Gebruikt voor het testen van de transmissiecapaciteit en de ontvangergevoeligheid van glasvezelnetwerkapparatuur

• 7236013 ZCM1111HXA: 8F MPO SM Glasvezel Loopback Module/Kabel
• 7236014 ZCM1121HXA: 12F MPO SM Glasvezel Loopback Module/Kabel
• 7236015 ZCM1141HXA: 24F MPO SM Glasvezel Loopback Module/Kabel
• 7236016 ZCM1116HXA: 8F MPO OM3 Glasvezel Loopback Module/Kabel
• 7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback Module/Kabel
• 7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback Module/Kabel
• 7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback Module/Kabel
• 7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback Module/Kabel
• 723602: ZCM1147HXA: 24F MPO OM4 Glasvezel Loopback Module/Kabel
• 7236022 ZCM2111HXA: 8F MTP SM Glasvezel Loopback Module/Kabel
• 7236023 ZCM2121HXA: 12F MTP SM Glasvezel Loopback Module/Kabel
• 7236024 ZCM2141HXA: 24F MTP SM Glasvezel Loopback Module/Kabel
• 7236025 ZCM2116HXA: 8F MTP OM3 Glasvezel Loopback Module/Kabel
• 7236026 ZCM2126HXA: 12F MTP OM3 Glasvezel Loopback Module/Kabel
• 7236027 ZCM2146HXA: 24F MTP OM3 Glasvezel Loopback Module/Kabel
• 7236028 ZCM2117HXA: 8F MTP OM4 Glasvezel Loopback Module/Kabel
• 7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback Module/Kabel
• 7236030 ZCM2147HXA: 24F MTP OM4 Glasvezel Loopback Module/Kabel

Deze glasvezelkabels worden verpakt in gemakkelijk te hanteren, goed beschermde verpakkingen met OMC-labeling als standaard. Standaard kartonmaten zijn 34*22*15 cm, 44*34*24 cm en 54*39*34 cm. Het specifieke gebruikte karton is afhankelijk van de hoeveelheid goederen. Aangepaste verpakkingsopties zijn beschikbaar.

Aanpassingsopties omvatten:

• Kleur van de kabel, afdruktekst, materiaal van de kabelmantel
• Kleur opties voor connectoren
• OEM-labeling, identificatieringen, kabellabels
• Aangepaste dozen en verzendmarkeringen
• Verschillende kwaliteitsniveaus beschikbaar
