Gedetailleerde informatie

Fiberdiameter:	50/125um, 62.5/125um	Invoegverlies:	MM<1,0 dB
Verlies van opbrengst:	MM> 25 dB	Inbreng-trekproef:	Boven 600 keer, IL
Werktemperatuur (°C):	-40°C tot +80°C
Markeren:	24 vezels optische loopback-module , 24F glasvezel loopback-module

Productomschrijving

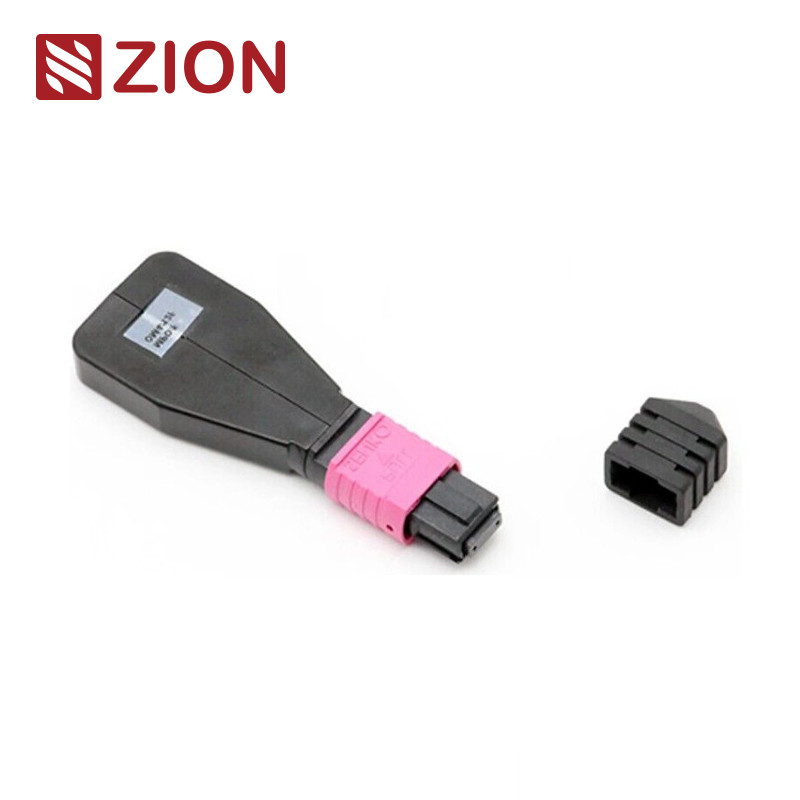

24F MTP OM4 glasvezel loopback module/kabel

Zion Code en beschrijving

Zion Code: ZCM2147HXA1
Zion Beschrijving: 24F MTP OM4 Glasvezel Loopback-module/kabel

De MTP-lus bevat de MTP-backring springlijn in de LOOPBACK en plaatst beide uiteinden van de vezel in een MTP-connector om het lichtpad in dezelfde connector te bereiken.De lanceringscapaciteit en ontvangstgevoeligheid van het apparaat, met name in 40/100G-netcommunicatie,kan verschillende potentiële verschijnselen lokaliseren door signalen terug te sturen om een effectieve test en evaluatie van een enkele coMTPnent of interface op het glasvezelnetwerk te bereiken.

Er zijn veel configuraties van glasvezelcircuits, die 8-kern-, 12-kern- en 24-kern-MTP-connectoren en verschillende glasvezelconfiguraties kunnen bevatten om zich aan te passen aan de poort in de test.8F MTP Fiber Loopback-module maakt verificatie en testen mogelijk van transceivers met MTP-interface 40GBASE-SR4/CSR4 QSFP+-apparaten. 12F MTP Fiber Loopback-module maakt verificatie en testen mogelijk van transceivers met MTP-interface 40GBASESR4 QSFP+ of 100GBASE-SR4 apparaten.24F MTP Fiber Loopback-module maakt verificatie en testen van transceivers met MTP-interface mogelijk 100GBASESR10 CXP/CFP-apparaten.

MTP Loopback-modules leveren een lussignaal om de zend- en ontvangfuncties te testen.Loopbacks zijn gebouwd om de posities van Transceivers (TX) en Receivers (RX) van MTP-transceiverinterfaces te verbinden. MTP-loopbacks kunnen de IL-test van optische netwerksegmenten vergemakkelijken en versnellen door ze aan te sluiten op MTP-trunks/patch leads.

OMC biedt een lijn MTP-optische glasvezel loopback assemblages voor het inbrengen en testen van MTP-netwerkcomponenten en -systemen.Deze MTP Loopback Assemblies worden gebruikt om effectief de zenderscapaciteit en de ontvangersgevoeligheid van netwerkapparatuur te testenDeze systemen worden in een compacte behuizing verpakt voor de hoogste beschikbare dichtheid voor deze toepassingen.

Verbindingen Industrieel standaard

MTP-singlemodeReferentie:EIA/TIA-604-5

MTP-singlemodeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (MTP met standaardverlies)
SM APC: Gele connectoren+zwarte boot (MTP met superlaag verlies)

MTP MultimodeReferentie:EIA/TIA-604-5

MTP MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MTP)
OM3&OM4 PC: Aqua connectoren+zwarte laars (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standard loss MTP)

Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
10G-vezelkanaalcompatibel
40G en 100G IEEE 802.3

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 1

Informatie over het materiaal

Optische specificaties

Item: Parameter
Fibre type: enkelvoudige
Fibre Diameter: 9/125um
Invoegverlies: SM ((G657A1) < 1,0 dB
Terugkeerverlies: SM>50 dB
Inbreng-trekproef: meer dan 600 keer, IL<0,5 dB
Operatietemperatuur: -40°C tot +80°C

Optische glasvezel loopback testen

Meestal... a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkWat betreft de glasvezel loopback testen, worden optische loopbacks gebruikt om de operationele betrouwbaarheid van het apparaat te verifiëren.Gebruik van glasvezel-loopbackkabel of glasvezel-loopbackmodule voor gegevensoverdracht, wordt het signaal dat door het apparaat wordt uitgezonden, van het zendpunt (Tx) van een actief onderdeel teruggestuurd naar het ontvangpunt (Rx) van hetzelfde onderdeel.

Toepassing

Als het gaat om praktische toepassing, wordt glasvezel loopback test vaak gebruikt voor het controleren van glasvezel transceivers.Aangezien de transceiver twee poorten heeft voor het ontvangen en verzenden van het lichtsignaalOp basis van de resultaten van de test van de optische vezel-loopback is het de meest handige methode voor het onderhoud van de transceiver.Het testproces is door het lasersignaal van de zenderpoort terug naar de ontvangerpoortVervolgens wordt het verzonden patroon vergeleken met het ontvangen patroon om er zeker van te zijn dat ze identiek zijn en geen fouten hebben.

met een vermogen van meer dan 10 W,
Loopback-module kan worden gebruikt voor het testen van de transmissiekracht en de ontvangersensitiviteit van glasvezelnetwerkapparatuur.

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 2

Naamgeving Regels&Order Confirmation Information:

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 3

Verbinding

Glasvezelkanaal

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 4

Polariteit (kanaalaanpassing)

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 5

Welke moet ik kiezen voor een specifieke zender?

Gezien de gemeenschappelijke kenmerken van de transceiver en de loopback, moeten we bij het selecteren van een loopback voor de transceiver rekening houden met het type connector, het type polijst en het type kabel.De selectiegids voor sommige meest gebruikte transceivermodules is samengevat in de volgende tabellen:.

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 6

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 7

Conclusies

Dit bericht bespreekt specifieke glasvezel loopback keuzes voor een aantal meest gebruikte glasvezel transceivers.We kunnen ook weten hoe we een geschikte loopback voor het te kiezen door het krijgen van details over de interface type, fysiek contact en kabeltype.

Zion Communication's Hot MPO Glasvezel Loopback

7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback-module /kabel
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /kabel
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback-module /kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasvezel Loopback-module /kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasvezel Loopback-module /kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasvezel Loopback-module /kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasvezel Loopback-module /kabel
7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /kabel
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback-module /kabel
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback-module /kabel
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasvezel Loopback-module /kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasvezel Loopback-module /kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasvezel Loopback-module /kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasvezel Loopback-module /kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasvezel Loopback-module /kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasvezel Loopback-module /kabel

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

24 Vezels MTP OM4 Glasvezel Loopback Module Kabel 8

OEM/ODM-service voor u

Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
Verschillende kwaliteitsniveaus.

	8F MPO ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	12F MPO (mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	24F MPO ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	8F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	12F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	24F MTP ((mannelijk) -LC Fan-out 0,9mm 30-35cm Patch kabel	Optische netwerken,MPO-MTP (mannelijk) -LC Fan-out 0,9 mm,MTP/MPO,Optische componenten
	8F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten
	8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels	Optische netwerken,MPO-MTP-LC Strakke harnaskabels 2.0 mm,MTP/MPO,Optische componenten

label:

Plaats van herkomst:	China
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet
