De MPO-schakelaar is een type van vezel connecter. MPO (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MPO momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+.
MPO-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC).
Fanout 0.9mm wordt van SM 8F MPO- LC/SC/FC/ST kabel geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen. Fanout 0.9mm wordt van OM3/OM4 8F MPO- LC/SC/FC/ST kabel geoptimaliseerd voor 40G QSFP+ SR4 aan SR van 10G SFP+, 100G QSFP SR4 aan de optica directe verbinding en high-density van 25G SFP-25g-SR-s datacentrumtoepassingen. Deze kabel van de 8 Vezeluitrusting wordt gebruikt voor een directe verbinding tussen QSFP+ aan (4) SFP+-havens zonder flardpanelen of middenboomstammen binnen - tussen.

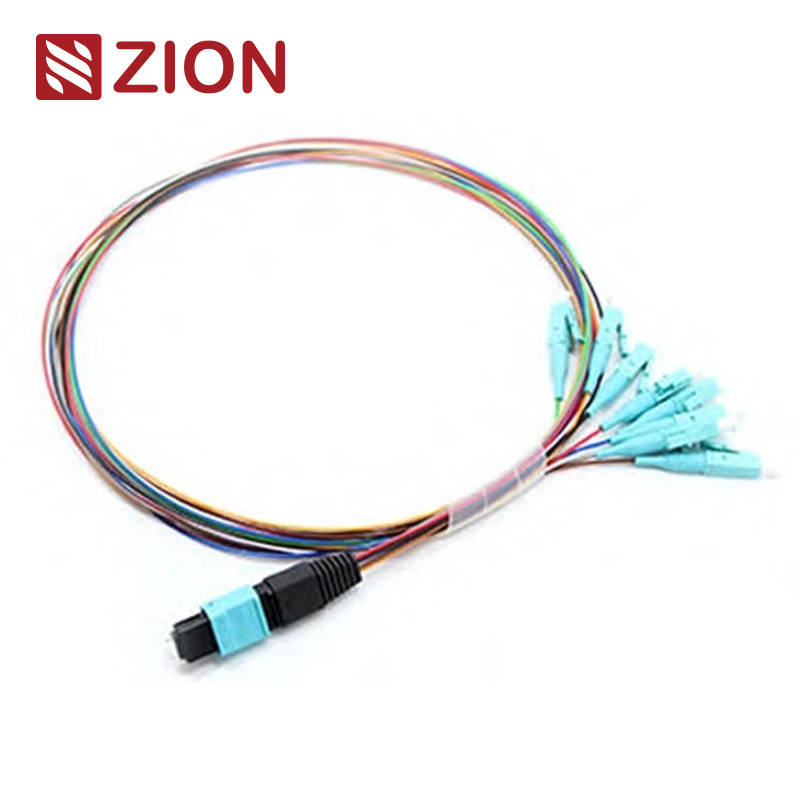

MPO (mannetje) - LC/SC/FC/ST-Fan-out 0.9mm wordt 30cm flardkabel ontworpen want de de modulecassettes van mpo-LC LGX met de schakelaar van MPO en LC/SC/FC/ST-op elk eind worden geëindigd. Het wordt specifiek ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert.
De Industriële Norm van schakelaars:
Schakelaar
Verwijzing
Huisvestingsdetails
Singlemode MPO
CEI 61754-7
SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO
CEI 61754-7
OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van10G
40G en 100G-IEEE 802,3
De Industriële Norm van andere schakelaars:
Sc: TIA/EIA, FOCIS3, GR.-326.NTT-SC IEC61754-4 EN JIS C5973
LC: TIA/EIA, FOCIS10, GR.-326 EIA/TIA-604-10, IEC61754-20 EN JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR.-326. IEC61754-13 EN JIS C5973
ST: TIA/EIA, FOCIS2, GR.-326. Iec61754-2 en JIS C5973 Enz.
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6)
≤0.3dB
≤0.3dB
Terugkeerverlies (MPO)
≥60dB(8degree die oppoetsen)
≥25dB
Terugkeerverlies (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Duurzaamheid
<0>
Uitwisselbaarheid
≤0.2dB
Treksterkte
>70N
Tussenvoegsel-trekkracht Test
500times, IL <0.5dB
Werkende Temperatuur (℃)
·- 40 aan + 85°C
Eigenschappen:
laag toevoegingsverlies, hoog terugkeerverlies
MT gebaseerde multi-Vezel de Schakelaar, 8,12 en 24 assemblage van de vezelschakelaar beëindiging en
economische oplossing voor massa-beëindiging van vezel
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
goed in herhaalbaarheid en ruilbaarheid
Toepassing:
De Schakelaars van MPO van elk van OMC zijn van Senko/Nissin/Sumitomo. MPO- LC/SC/FC/ST-Fanout 0.9mm kabel is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is.
de Data Centertoepassing met hoog dicht graadmilieu
de optische vezel aan het gebouw
de interne connectortoepassing in vezelmateriaal.
Fanout 0.9mm van MPO- LC van Zion Communication Hete kabel
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel,doos, die tekens verschepen
