Gedetailleerde informatie

Duurzaamheid:	<0.3dB typische verandering, 200 paringen	Uitwisselbaarheid:	≤0.2dB
Treksterkte:	>70N	Insert-pull-test:	Boven 600 keer, IL
Bedrijfstemperatuur (℃）:	-40 tot +85°C
Hoog licht:	24 vezels Mpo naar Lc glasvezelkabel , waaier uit 0

Productomschrijving

MTP/MPO

12F MPO (MTP) - het Koord van het de Vezelflard van MPO (MTP) wordt ontworpen voor 40G QSFP+ SR4

40G QSFP+ CSR4 en de optica direct verbindingen van 100G QSFP28 SR4 en high-density datacentrum

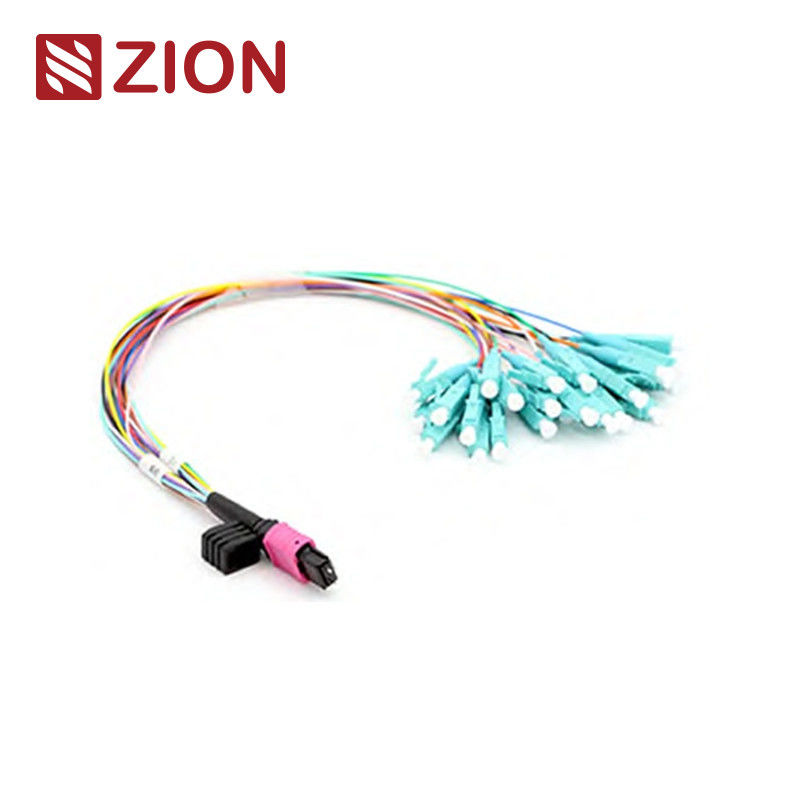

24F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel

Zion Code en Beschrijving

Zion Code		Zion Description
ZCM26157X		24F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
De MTP-schakelaar is een type van vezel connecter. MTP (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MTP momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+.
MTP-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC).
Fanout 0.9mm van 24F MTP- LC/SC/FC/ST kabel voor 100GBASE-SR10 CXP/CFP worden ontworpen verbindt Oplossing, van 100GBASE-LR4 en high-density datacentrum onderling. Het wordt geoptimaliseerd voor 10/40/100G-high-density datacentrumtoepassingen. Deze kabel van de 24 Vezeluitrusting wordt gebruikt voor het verbinden (12) SFP+ in een MTP-adapterpaneel en MTP-boomstam.
MTP (mannetje) - LC/SC/FC/ST-Fan-out 0.9mm wordt 30cm flardkabel ontworpen want de de modulecassettes van mtp-LC LGX met de schakelaar van MTP en LC/SC/FC/ST-op elk eind worden geëindigd. Het wordt specifiek ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert.

De Industriële Norm van schakelaars:

Schakelaar	Verwijzing	Huisvestingsdetails
Singlemode MTP	Eia/tia-604-5	SM APC: Groene connectors+black-laars (Standaardverlies MTP) SM APC: Gele connectors+black-laars (Super MTP met beperkte verliezen)
Multimode MTP	Eia/tia-604-5	OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MTP) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MTP met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MTP)

 voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van  10G
 40G en 100G-IEEE 802,3

De Industriële Norm van andere schakelaars:

 Sc: TIA/EIA, FOCIS3, GR.-326.NTT-SC IEC61754-4 EN JIS C5973
 LC: TIA/EIA, FOCIS10, GR.-326 EIA/TIA-604-10, IEC61754-20 EN JIS C5973.
 FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR.-326. IEC61754-13 EN JIS C5973
 ST: TIA/EIA, FOCIS2, GR.-326. Iec61754-2 en JIS C5973 Enz.
 E2000: IEC61754-15

Beschikbaar voor

 G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
 OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000

Optische Specificaties:

Specificatiepunten.	Enige wijze (APC 8 opgepoetste graad)	Multimode (het Vlakke poetsmiddel van PC)
nsertionverlies (MTP) (CEI 61300-3-34)	Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB	Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6)	≤0.3dB	≤0.3dB
Terugkeerverlies (MTP)	≥60dB (8degree die oppoetsen)	≥25dB
Terugkeerverlies (LC/SC/FC/ST)	APC≥60dB; UPC≥50dB	≥35dB
Duurzaamheid	<0>
Uitwisselbaarheid	≤0.2dB
Treksterkte	>70N
Tussenvoegsel-trekkracht Test	Hierboven 600 keer, IL <0.5dB
Werkende Temperatuur (℃)	·- 40 aan + 85°C

Eigenschappen:

 laag toevoegingsverlies, hoog terugkeerverlies
 MT gebaseerde multi-Vezel de Schakelaar, 8,12 en 24 assemblage van de vezelschakelaar beëindiging en
 economische oplossing voor massa-beëindiging van vezel
 ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
 ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
 kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
 goed in herhaalbaarheid en ruilbaarheid

Toepassing:

De Schakelaars van MTP van elk van OMC zijn van Senko/Nissin/Sumitomo. MTP- LC/SC/FC/ST-Fanout 0.9mm kabel is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is.
 de Data Centertoepassing met hoog dicht graadmilieu
 de optische vezel aan het gebouw
 de interne connectortoepassing in vezelmateriaal.

24 vezels MTP naar LC 24F MTP (mannelijk) -LC fan-out 0,9 mm 30-35 cm patchkabel 2

Fanout 0.9mm van MPO- LC van Zion Communication Hete kabel

Zion Code		Zion Description
7236031	ZCM16117X	8F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
7236032	ZCM16127X	12F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
7236033	ZCM16157X	24F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
7236034	ZCM26117X	8F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
7236035	ZCM26127X	12F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel
7236036	ZCM26157X	24F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel

Noemende Rules&Order-Bevestigingsinformatie:

24 vezels MTP naar LC 24F MTP (mannelijk) -LC fan-out 0,9 mm 30-35 cm patchkabel 3

Schakelaar

Vezelkanaal

24 vezels MTP naar LC 24F MTP (mannelijk) -LC fan-out 0,9 mm 30-35 cm patchkabel 4

De details van het materiaal

24 vezels MTP naar LC 24F MTP (mannelijk) -LC fan-out 0,9 mm 30-35 cm patchkabel 5

Verpakking

Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 342215 cm; 443424 cm; 543934 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.

24 vezels MTP naar LC 24F MTP (mannelijk) -LC fan-out 0,9 mm 30-35 cm patchkabel 6

OEM/ODM de dienst voor u

1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen
3. Verschillend Kwaliteitsniveau.

7236031, ZCM16117X	8F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236032, ZCM16127X	12F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236033, ZCM16157X	24F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236034, ZCM26117X	8F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236035, ZCM26127X	12F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236036, ZCM26157X	24F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel	Optisch Voorzien van een netwerk, mpo-MTP (Mannetje) - LC-Fan-out 0.9mm, MTP/MPO, Optische Componenten
7236037, ZCM11A12HIAX	de Vezel Optische mpo-LC 2.0mm van 8F MPO SM Rechte uitrustingskabels	Optisch Voorzien van een netwerk, mpo-mtp-LC Rechte uitrustingskabels 2.0mm, MTP/MPO, Optische Componenten
7236038, ZCM11A22HIAX	de Vezel Optische mpo-LC 2.0mm van 12F MPO SM Rechte uitrustingskabels	Optisch Voorzien van een netwerk, mpo-mtp-LC Rechte uitrustingskabels 2.0mm, MTP/MPO, Optische Componenten
7236039, ZCM11A52HIAX	de Vezel Optische mpo-LC 2.0mm van 24F MPO SM Rechte uitrustingskabels	Optisch Voorzien van een netwerk, mpo-mtp-LC Rechte uitrustingskabels 2.0mm, MTP/MPO, Optische Componenten
7236040, ZCM11A17HAAX	de Vezel Optische mpo-LC 2.0mm van 8F MPO OM3 Rechte uitrustingskabels	Optisch Voorzien van een netwerk, mpo-mtp-LC Rechte uitrustingskabels 2.0mm, MTP/MPO, Optische Componenten

Plaats van herkomst:	CHINA
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet
