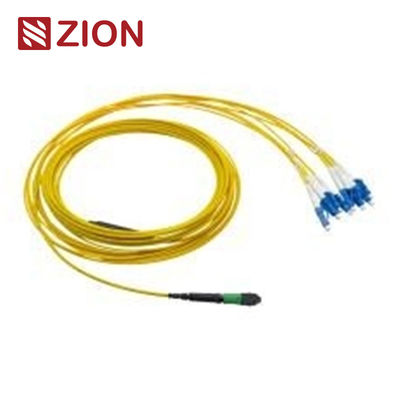

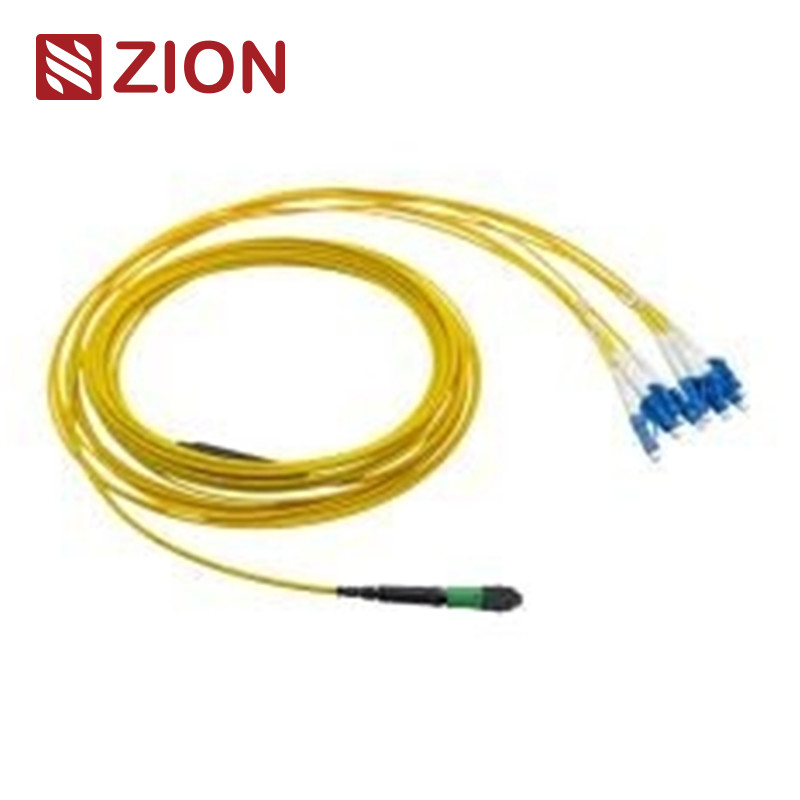

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels

Singlemode Fiber Optic Harness Cables MPO LC 2.0mm Straight 8 Fibers

Basisinformatie

Plaats van herkomst:	China
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet

Beste prijs Contact nu

Gedetailleerde informatie

Durability:	<0.3dBtypical change, 200 matings	Interchangeability:	≤0.2dB
Insert-pull Test:	500times, IL＜0.5dB	Tensile strength:	>70N
Operating Temperature (℃）:	-40 to + 85°C
Hoog licht:	MPO naar LC glasvezel kabelboomkabels , 8 vezels MPO naar LC glasvezelkabel

Productomschrijving

Koord van het vezel het Optische Flard

Sc LC FC ST/APC UPC 0.9/2.0/3.0mm Enige Wijze/Multimode PVC/LSZH-koord/de vlechten van het Vezel Optische flard.

de Vezel Optische mpo-LC 2.0mm van 8F MPO SM Rechte uitrustingskabels

Zion Code en Beschrijving

Zion Code		Zion Description
ZCM11A12HIAX		de Vezel Optische mpo-LC 2.0mm van 8F MPO SM Rechte uitrustingskabels
De MPO-schakelaar is een type van vezel connecter. MPO (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MPO momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+.
MPO-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC).
8 kernen MPO aan Duplex (4xLC uniboot); De simplex (4xLC) Rechte assemblage van uitrustingskabels. MPO- worden de Rechte de uitrustingskabels van LC/SC/FC/ST geëindigd met de schakelaar van MPO en LC/SC/FC/ST-op beide einden. 8pcsDuplex (4xLC uniboot); De simplexfanout (van 4xLC) kabels worden geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen. heb zelfde lengte. Het wordt specifiek ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert.
Worden de Rechte de uitrustingskabels van SM 8F MPO- LC/SC/FC/ST geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen. Deze kabel van de 8 Vezeluitrusting wordt gebruikt voor een directe verbinding tussen QSFP+ aan (4) SFP+-havens zonder flardpanelen of middenboomstammen binnen - tussen.

De Industriële Norm van schakelaars:

Schakelaar	Verwijzing	Huisvestingsdetails
Singlemode MPO	CEI 61754-7	SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO	CEI 61754-7	OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)

 voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van  10G
 40G en 100G-IEEE 802,3

De Industriële Norm van andere schakelaars:

 Sc: TIA/EIA, FOCIS3, GR.-326.NTT-SC IEC61754-4 EN JIS C5973
 LC: TIA/EIA, FOCIS10, GR.-326 EIA/TIA-604-10, IEC61754-20 EN JIS C5973.
 FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR.-326. IEC61754-13 EN JIS C5973
 ST: TIA/EIA, FOCIS2, GR.-326. Iec61754-2 en JIS C5973 Enz.
 E2000: IEC61754-15

Beschikbaar voor

 G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Optische Specificaties:

Specificatiepunten.	Enige wijze (APC 8 opgepoetste graad)	Multimode (het Vlakke poetsmiddel van PC)
nsertionverlies (MPO) (CEI 61300-3-34)	Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB	Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6)	≤0.3dB	≤0.3dB
Terugkeerverlies (MPO)	≥60dB (8degree die oppoetsen)	≥25dB
Terugkeerverlies (LC/SC/FC/ST)	APC≥60dB; UPC≥50dB	≥35dB
Duurzaamheid	<0>
Uitwisselbaarheid	≤0.2dB
Tussenvoegsel-trekkracht Test	500times, IL <0.5dB
Treksterkte	>70N
Werkende Temperatuur (℃)	·- 40 aan + 85°C

Eigenschappen:

 laag toevoegingsverlies, hoog terugkeerverlies
 MT gebaseerde multi-Vezel de Schakelaar, 4,8,12 en 24 assemblage van de vezelschakelaar beëindiging en
 economische oplossing voor massa-beëindiging van vezel
 ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
 ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
 kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
 goed in herhaalbaarheid en ruilbaarheid

De verdiensten van MTP/MPO-Flardkabel/boomstamkabel omvatten over het algemeen:

 de hoge - kwaliteit — MTP/MPO-van de Flardkabel/boomstam kabels zijn fabriek pre-geëindigd die, samen met de testrapporten wordt getest en wordt verpakt. Deze rapporten dienen als documentatie en kwaliteitscontrole op lange termijn.
 het verminderen de kabel/de boomstam de kabels van het kabel volume-MTP/MPO Flard hebben zeer kleine diameters, die het kabelvolume verminderen en de airconditioningsvoorwaarden in datacentra verbeteren
 de tijd - besparing — met het speciale gebruiksklare ontwerp, MTP/MPO-Flardkabel/boomstamkabels kan worden opgenomen en onmiddellijk worden gestopt in. Het helpt zeer de installatietijd verminderen.

Toepassing:

Worden de Rechte de uitrustingskabels van SM 8F MPO- LC/SC/FC/ST geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen.
Deze kabel van de 8 Vezeluitrusting wordt gebruikt voor een directe verbinding tussen QSFP+ aan (4) SFP+-havens zonder flardpanelen of middenboomstammen binnen - tussen
De Schakelaars van MPO van elk van OMC zijn van Senko/Nissin/Sumitomo. MPO-het Koord van het Vezelflard is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is.
 de Data Centertoepassing met hoog dicht graadmilieu
 de optische vezel aan het gebouw
 de interne connectortoepassing in vezelmateriaal.

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 2

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 3

Noemende Rules&Order-Bevestigingsinformatie:

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 4

Hete mpo-LC Rechte de uitrustingskabels van Zion Communication

Zion Code		Zion Description
7236037	ZCM11A12HIAX	de Vezel Optische mpo-LC 2.0mm van 8F MPO SM Rechte uitrustingskabels
7236038	ZCM11A22HIAX	de Vezel Optische mpo-LC 2.0mm van 12F MPO SM Rechte uitrustingskabels
7236039	ZCM11A52HIAX	de Vezel Optische mpo-LC 2.0mm van 24F MPO SM Rechte uitrustingskabels
7236040	ZCM11A17HAAX	de Vezel Optische mpo-LC 2.0mm van 8F MPO OM3 Rechte uitrustingskabels
7236041	ZCM11A27HAAX	de Vezel Optische mpo-LC 2.0mm van 12F MPO OM3 Rechte uitrustingskabels
7236042	ZCM11A57HAAX	de Vezel Optische mpo-LC 2.0mm van 24F MPO OM3 Rechte uitrustingskabels
7236043	ZCM11A18HMAX	de Vezel Optische mpo-LC 2.0mm van 8F MPO OM4 Rechte uitrustingskabels
7236044	ZCM11A28HMAX	de Vezel Optische mpo-LC 2.0mm van 12F MPO OM4 Rechte uitrustingskabels
7236045	ZCM11A58HMAX	de Vezel Optische mpo-LC 2.0mm van 24F MPO OM4 Rechte uitrustingskabels
7236046	ZCM21A12HIAX	de Vezel Optische mpo-LC 2.0mm van 8F MTP SM Rechte uitrustingskabels
7236047	ZCM21A22HIAX	de Vezel Optische mpo-LC 2.0mm van 12F MTP SM Rechte uitrustingskabels
7236048	ZCM21A52HIAX	de Vezel Optische mpo-LC 2.0mm van 24F MTP SM Rechte uitrustingskabels
7236049	ZCM21A17HAAX	de Vezel Optische mpo-LC 2.0mm van 8F MTP OM3 Rechte uitrustingskabels
7236050	ZCM21A27HAAX	de Vezel Optische mpo-LC 2.0mm van 12F MTP OM3 Rechte uitrustingskabels
7236051	ZCM21A57HAAX	de Vezel Optische mpo-LC 2.0mm van 24F MTP OM3 Rechte uitrustingskabels
7236052	ZCM21A18HMAX	de Vezel Optische mpo-LC 2.0mm van 8F MTP OM4 Rechte uitrustingskabels
7236053	ZCM21A28HMAX	de Vezel Optische mpo-LC 2.0mm van 12F MTP OM4 Rechte uitrustingskabels
7236054	ZCM21A58HMAX	de Vezel Optische mpo-LC 2.0mm van 24F MTP OM4 Rechte uitrustingskabels

Schakelaar

Vezelkanaal

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 5

De Hulp van drie Verbindingsmethodes houdt de Juiste MTP/MPO-Polariteit

MPO – 8 x LC Simplex structuur-type 1

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 6

MPO – 4 x LC Duplex structuur-type 2

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 7

MPO – 4 x Uniboot LC structuur-type 3

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 8

De details van het materiaal

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 9

Verpakking

Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 342215 cm; 443424 cm; 543934 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.

Singlemode Fiber Optic Harness Kabels MPO LC 2.0mm Rechte 8 Vezels 10

OEM/ODM de dienst voor u

1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen
3. Verschillend Kwaliteitsniveau.
