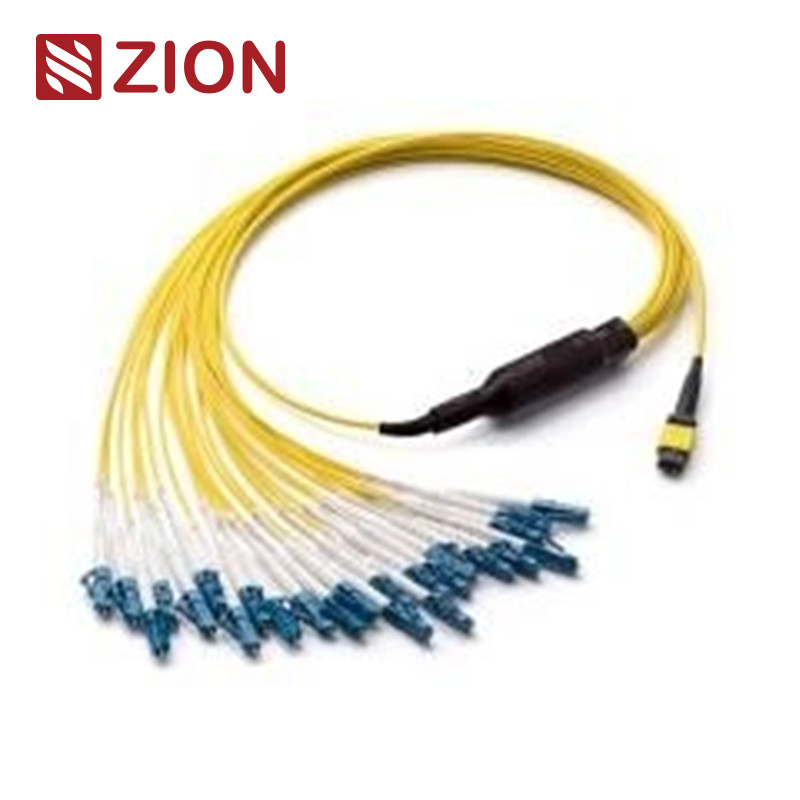

de Vezel Optische mpo-LC 2.0mm van 24F MPO SM Rechte uitrustingskabels
Zion Code en Beschrijving
Zion Code
Zion Description
ZCM11A52HIAX
de Vezel Optische mpo-LC 2.0mm van 24F MPO SM Rechte uitrustingskabels
De MPO-schakelaar is een type van vezel connecter. MPO (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MPO momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+.
MPO-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC).
24 kernenmpo Wijfje aan 12 LC Duplex (12xLC uniboot; 24 worden de Simplex) 24F MPO- LC/SC/FC/ST Rechte de uitrustingskabels van LC geëindigd met de schakelaar van MPO en LC/SC/FC/ST-op beide einden. 24pcs (12pcs voor LC uniboot; 24 worden de Simplex) fanout van LC kabels geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen. heb zelfde lengte. Het wordt specifiek ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert.
verbinden de Rechte die de uitrustingskabels van 24F MPO- LC/SC/FC/ST voor 100GBASE-SR10 CXP/CFP worden ontworpen Oplossing, van 100GBASE-LR4 en high-density datacentrum onderling. Het wordt geoptimaliseerd voor 10/40/100G-high-density datacentrumtoepassingen. Deze kabel van de 24 Vezeluitrusting wordt gebruikt voor het verbinden (12) SFP+ in een MPO-adapterpaneel en MPO-boomstam.
De Industriële Norm van schakelaars:
Schakelaar
Verwijzing
Huisvestingsdetails
Singlemode MPO
CEI 61754-7
SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO
CEI 61754-7
OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van10G
40G en 100G-IEEE 802,3
De Industriële Norm van andere schakelaars:
Sc: TIA/EIA, FOCIS3, GR.-326.NTT-SC IEC61754-4 EN JIS C5973
LC: TIA/EIA, FOCIS10, GR.-326 EIA/TIA-604-10, IEC61754-20 EN JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR.-326. IEC61754-13 EN JIS C5973
ST: TIA/EIA, FOCIS2, GR.-326. Iec61754-2 en JIS C5973 Enz.
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6)
≤0.3dB
≤0.3dB
Terugkeerverlies (MPO)
≥60dB(8degree die oppoetsen)
≥25dB
Terugkeerverlies (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Duurzaamheid
<0>
Uitwisselbaarheid
≤0.2dB
Tussenvoegsel-trekkracht Test
500times, IL<0.5dB
Treksterkte
>70N
Werkende Temperatuur (℃)
·- 40 aan + 85°C
Eigenschappen:
laag toevoegingsverlies, hoog terugkeerverlies
MT gebaseerde multi-Vezel de Schakelaar, 4,8,12 en 24 assemblage van de vezelschakelaar beëindiging en
economische oplossing voor massa-beëindiging van vezel
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
goed in herhaalbaarheid en ruilbaarheid
De verdiensten van MTP/MPO-Flardkabel/boomstamkabel omvatten over het algemeen:
de hoge - kwaliteit — MTP/MPO-van de Flardkabel/boomstam kabels zijn fabriek pre-geëindigd die, samen met de testrapporten wordt getest en wordt verpakt. Deze rapporten dienen als documentatie en kwaliteitscontrole op lange termijn.
het verminderen de kabel/de boomstam de kabels van het kabel volume-MTP/MPO Flard hebben zeer kleine diameters, die het kabelvolume verminderen en de airconditioningsvoorwaarden in datacentra verbeteren
de tijd - besparing — met het speciale gebruiksklare ontwerp, MTP/MPO-Flardkabel/boomstamkabels kan worden opgenomen en onmiddellijk worden gestopt in. Het helpt zeer de installatietijd verminderen.
Toepassing:
verbinden de Rechte die de uitrustingskabels van 24F MPO- LC/SC/FC/ST voor 100GBASE-SR10 CXP/CFP worden ontworpen Oplossing, van 100GBASE-LR4 en high-density datacentrum onderling. Het wordt geoptimaliseerd voor 10/40/100G-high-density datacentrumtoepassingen. Deze kabel van de 24 Vezeluitrusting wordt gebruikt voor het verbinden (12) SFP+ in een MPO-adapterpaneel en MPO-boomstam
De Schakelaars van MPO van elk van OMC zijn van Senko/Nissin/Sumitomo. MPO-het Koord van het Vezelflard is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is.
de Data Centertoepassing met hoog dicht graadmilieu
de optische vezel aan het gebouw
de interne connectortoepassing in vezelmateriaal.
Noemende Rules&Order-Bevestigingsinformatie:
Hete mpo-LC Rechte de uitrustingskabels van Zion Communication
Zion Code
Zion Description
7236037
ZCM11A12HIAX
de Vezel Optische mpo-LC 2.0mm van 8F MPO SM Rechte uitrustingskabels
7236038
ZCM11A22HIAX
de Vezel Optische mpo-LC 2.0mm van 12F MPO SM Rechte uitrustingskabels
7236039
ZCM11A52HIAX
de Vezel Optische mpo-LC 2.0mm van 24F MPO SM Rechte uitrustingskabels
7236040
ZCM11A17HAAX
de Vezel Optische mpo-LC 2.0mm van 8F MPO OM3 Rechte uitrustingskabels
7236041
ZCM11A27HAAX
de Vezel Optische mpo-LC 2.0mm van 12F MPO OM3 Rechte uitrustingskabels
7236042
ZCM11A57HAAX
de Vezel Optische mpo-LC 2.0mm van 24F MPO OM3 Rechte uitrustingskabels
7236043
ZCM11A18HMAX
de Vezel Optische mpo-LC 2.0mm van 8F MPO OM4 Rechte uitrustingskabels
7236044
ZCM11A28HMAX
de Vezel Optische mpo-LC 2.0mm van 12F MPO OM4 Rechte uitrustingskabels
7236045
ZCM11A58HMAX
de Vezel Optische mpo-LC 2.0mm van 24F MPO OM4 Rechte uitrustingskabels
7236046
ZCM21A12HIAX
de Vezel Optische mpo-LC 2.0mm van 8F MTP SM Rechte uitrustingskabels
7236047
ZCM21A22HIAX
de Vezel Optische mpo-LC 2.0mm van 12F MTP SM Rechte uitrustingskabels
7236048
ZCM21A52HIAX
de Vezel Optische mpo-LC 2.0mm van 24F MTP SM Rechte uitrustingskabels
7236049
ZCM21A17HAAX
de Vezel Optische mpo-LC 2.0mm van 8F MTP OM3 Rechte uitrustingskabels
7236050
ZCM21A27HAAX
de Vezel Optische mpo-LC 2.0mm van 12F MTP OM3 Rechte uitrustingskabels
7236051
ZCM21A57HAAX
de Vezel Optische mpo-LC 2.0mm van 24F MTP OM3 Rechte uitrustingskabels
7236052
ZCM21A18HMAX
de Vezel Optische mpo-LC 2.0mm van 8F MTP OM4 Rechte uitrustingskabels
7236053
ZCM21A28HMAX
de Vezel Optische mpo-LC 2.0mm van 12F MTP OM4 Rechte uitrustingskabels
7236054
ZCM21A58HMAX
de Vezel Optische mpo-LC 2.0mm van 24F MTP OM4 Rechte uitrustingskabels
Schakelaar
Vezelkanaal
De Hulp van drie Verbindingsmethodes houdt de Juiste MTP/MPO-Polariteit
MPO – 24 x LC Simplex structuur-type 1
MPO – – 12 x LC Duplex structuur-type 2-type A
MPO – 12 x LC Duplex structuur-type 2-type B
MPO – 12 x LC Duplex structuur-type 2-type C
MPO – Polariteit voor MPO – 12 x Uniboot LC structuur-type 3
De details van het materiaal
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel,doos, die tekens verschepen
