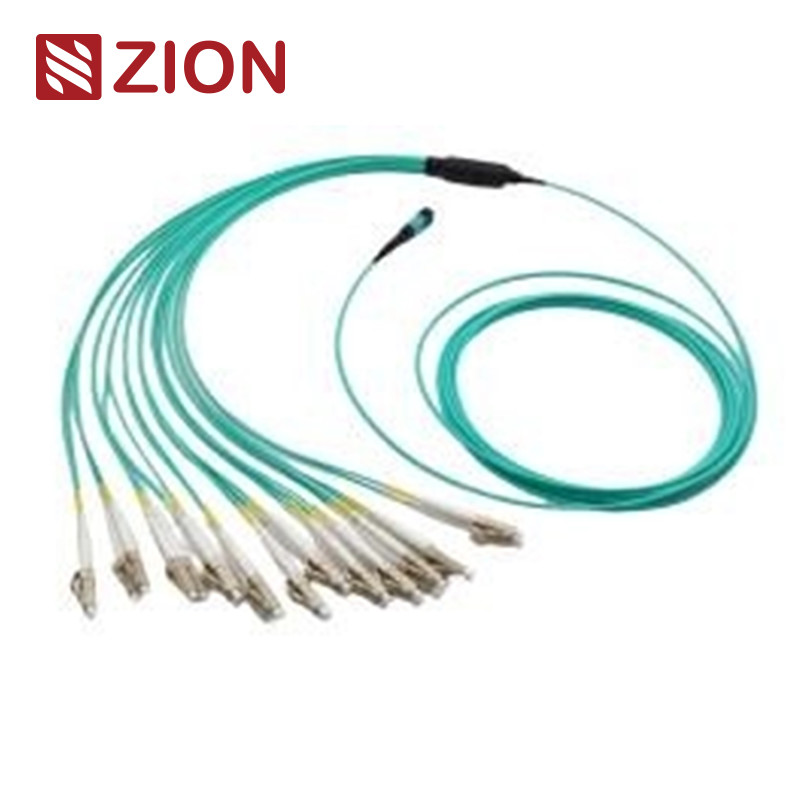

8 Vezels MPO NAAR LC OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

Zion Code en beschrijving

Zion Code: ZCM11A17HAAX

Beschrijving:

DeZCM11A17HAAXis een8F MPO OM3 Glasvezel MPO-LC 2,0 mm rechte kabel, voornamelijk gebruikt voor gegevens met een hoge dichtheid

Centrale toepassingen, verbindingen voor het bouwen van optische vezels en interne verbindingen in optische transceiverapparatuur zoals QSFP+ en 10G

SFP+ LR-optica.

Belangrijkste kenmerken

• MPO (Multi-Fiber Push On)connector: Een vezelconnector met een hoge dichtheid die vaak wordt gebruikt in datacenters en optische netwerken.
• Vlakken: 8 vezels MPO tot 4xLC uniboot- of simplex (4xLC) uitschakelkabels.
• Prestaties: Geoptimaliseerd voor40G QSFP+ PLR4 tot 10G SFP+ LRoptische directe aansluiting, waardoor de noodzaak van patch panels of

tussenliggende stammen.

• Ontwerp: Rechte harnaskabels met een laag inbrengverlies en een hoog terugkeerverlies, die hoge prestaties en betrouwbaarheid garanderen.
• Toepassingen: Ideaal voor directe verbindingen in datacenters, waardoor rommel wordt weggenomen en het beheer van kabels wordt verbeterd.
• Naleving van normen:
  • OntmoetIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), enTIA-568-Cde normen.
  • 10G glasvezelkanaal en40G, 100G IEEE 802.3Gehoorzaam.
• Specificaties van de aansluiting:
  • MPO Single Mode (APC)verbindingen: groen voor MPO met standaardverlies en geel voor MPO met superlaagverlies.
  • MPO Multimode (PC)verbindingen: Aqua voor OM3 en OM4, Heather Violet voor OM3 en OM4 PC.

Verbindingen Industrieel standaard

• MPO SingleMode: IEC 61754-7 (SM APC: Groene aansluitingen + zwarte boot / SM APC: Gele aansluitingen + zwarte boot)
• MPO Multimode: IEC 61754-7 (OM1 en OM2 PC: beige aansluitingen + zwarte boot, OM3 en OM4 PC: Aqua aansluitingen + zwarte boot)
• Andere verbindingen: SC, LC, FC, ST en E2000 voldoen aan hun respectieve industriële normen (TIA/EIA, FOCIS3, FOCIS10, GR-326 enz.).

Optische specificaties

• Invoegingsverlies:
  • MPO (Singlemode) standaardverlies ≤0,75 dB, superlaag verlies ≤0,35 dB
  • LC/SC/FC/ST ≤ 0,3 dB
• Terugkeerverlies:
  • MPO ≥ 60 dB (singlemode), LC/SC/FC/ST APC ≥ 60 dB, UPC ≥ 50 dB
• Duurzaamheid:
  • Minder dan 0,3 dB verandering na 200 paringen, met 500 in- en uittrekcycli.
  • Strekkingssterkte > 70 N.
• Werktemperatuur: -40°C tot +85°C

Verdiensten

• Hoge kwaliteit: Fabriek vooraf afgewerkt, getest en verpakt met testrapporten voor kwaliteitscontrole.
• Ruimtebesparing: Kabels met een kleine diameter die het volume verminderen en de efficiëntie van de airconditioning in datacenters verbeteren.
• Tijdbesparing: Plug-and-play-ontwerp voor snelle installatie zonder dat extra patch panelen nodig zijn.

Toepassingen

• High-density glasvezel patching in datacenters.
• Directe verbindingen voorQSFP+ naar SFP+Op het gebied van de optica, vereenvoudiging en optimalisatie van snelle netwerkverbindingen.
• Glasvezelverbindingen in gebouwen en tussen glasvezelapparatuur voor intern gebruik.

Naamgeving Regels&Order Confirmation Information:

Zion Communication's Hot MPO-LC rechte harnaskabels

• 7236037 ZCM11A12HIAX: 8F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236038 ZCM11A22HIAX: 12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels
• 7236039 ZCM11A52HIAX: 24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236046 ZCM21A12HIAX: 8F MTP SM Glasvezel MPO-LC 2,0 mm Strakke harnaskabels
• 7236047 ZCM21A22HIAX: 12F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236048 ZCM21A52HIAX: 24F MTP SM Glasvezel MPO-LC 2,0 mm Rechte kabels
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

Verbindingsvezelkanaal

Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden

MPO 8 x LC Simplex-structuur-type 1

MPO ¢4 x LC Duplex-structuur-type 2

MPO ¢4 x Uniboot LC-structuur-type 3

Informatie over het materiaal

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

OEM/ODM-service voor u

• Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
• OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
• Verschillende kwaliteitsniveaus.
