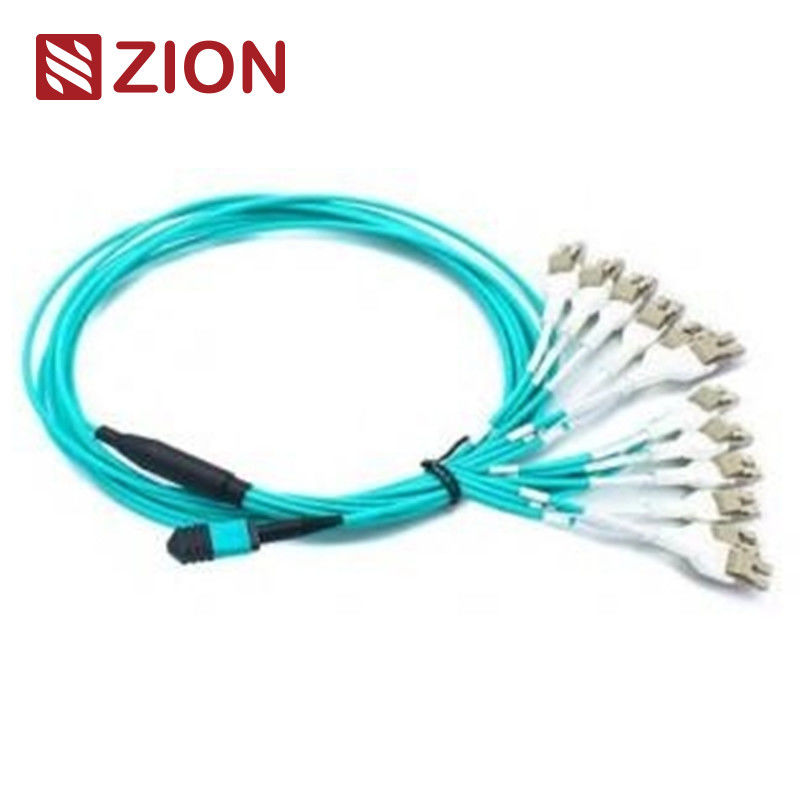

24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
Zion Code en beschrijving
Zion Code:ZCM11A57HAAX
Zion Beschrijving:24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
MPO (Multi-Fiber Push On) is een multi-core vezel connector.Het MPO high-density fiber pre-connection systeem wordt momenteel voornamelijk gebruikt in de toepassing van high-density omgevingen van datacenters., de toepassing van optische vezels op het gebouw en de interne verbindingstoepassingen in de optische transceiverapparatuur, zoals het optische apparaat, 40G, 100G, QSFP +.
MPO-connectortypen worden volgens de IEC 61754-7-regels onderscheiden: kernnummers (arraynummer), mannelijke kop (mannelijk, vrouwelijk), polariteit (PC of APC).
24 core MPO Vrouwelijke tot 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST
24 stuks ((12 stuks voor LC uniboot; 24 LC Simplex) fanoutkabels zijn geoptimaliseerd voor 40G QSFP+ PLR4 tot 10G SFP+ LR optica directe verbinding en hoge dichtheid datacenter toepassingen. hebben dezelfde lengte.Het is speciaal ontworpen voor high-density glasvezel patching in datacenters die ruimtebesparing nodig hebben en verminderen kabel management problemen.
24F MPO-LC/SC/FC/ST Strakke harnaskabels ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 en high-density datacenter.Het is geoptimaliseerd voor 10/40/100G high-density datacenter toepassingenDeze 24-vezelbandkabel wordt gebruikt voor het aansluiten van (12) SFP+ in een MPO-adapterpaneel en MPO-trunk.
Verbindingen Industriële normen
MPO SingleModeReferentie:IEC 61754-7
MPO SingleModeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele aansluitingen+zwarte boot (Super Low Loss MPO)
MPO MultimodeReferentie:IEC 61754-7
MPO MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte laars (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)
- Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3
Andere connectoren ◄ Industriële norm
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973 enz.
- E2000: IEC 61754-15
Beschikbaar voor:
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Optische specificaties
- Invoegverlies (MPO) (IEC 61300-3-34) Eenvoudige modus (APC 8 graden gepolijst):Standardverlies:≤ 0,75 dB (max), ≤ 0,50 dB (typisch) Superlaag verlies:≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
- Invoegverlies (MPO) (IEC 61300-3-34)Multimode (PC)Platte lak):Standardverlies:≤ 0,6 dB (max), ≤ 0,50 dB (typisch) Superlaag verlies:≤ 0,35 dB (max) ≤ 0,20 dB (typisch)
- Invoegverlies (LC/SC/FC/ST) ((IEC 61300-3-6) Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB
- Verlies van invoeging (LC/SC/FC/ST) ((IEC 61300-3-6) Multimode (PC Flat polish):≤ 0,3 dB
- DuurzaamheidSingle-mode (APC)8 graden gepolijst):< 0,3 dB typische verandering (200 parings)
- TreksterkteSingle-mode (APC)8 graden gepolijst):> 70N
- WerktemperatuurSingle-mode (APC)8 graden gepolijst):-40°C tot +85°C
Kenmerken
- Laag invoegverlies, hoog rendementverlies
- MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
- Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
- Goed in herhaalbaarheid en uitwisselbaarheid
De voordelen van MTP/MPO Patch-kabel/trunkkabel omvatten in het algemeen:
- Hoogwaardige MTP/MPO Patch-kabel/trunkkabel wordt in de fabriek vooraf geproduceerd, getest en verpakt met de testrapporten.
- Vermindering van het kabelvolume MTP/MPO Patch-kabel/stamkabel heeft een zeer kleine diameter, waardoor het kabelvolume afneemt en de airconditioning in datacenters verbetert
- Tijdbesparing Met het speciale plug and play-ontwerp kunnen MTP/MPO Patch-kabels/stamkabels worden ingebouwd en onmiddellijk worden aangesloten.
Toepassing
24F MPO-LC/SC/FC/ST Strakke harnaskabels ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 en high-density datacenter.Het is geoptimaliseerd voor 10/40/100G high-density datacenter toepassingen.Deze 24-vezelbandkabel wordt gebruikt voor het aansluiten van (12) SFP+ in een MPO-adapterpaneel en MPO-trunk.
Alle MPO-connectoren van OMC zijn van Senko/Nissin/Sumitomo.
- De Data Center applicatie met een hoge dichtheid
- De glasvezel naar het gebouw
- De interne connectortoepassing in glasvezelapparatuur.
Naamgeving Regels&Order Confirmation Information:
Zion Communication's Hot MPO-LC rechte harnaskabels
- 7236037 ZCM11A12HIAX::8F MPO SM Glasvezel MPO-LC 2,0 mm Strakke kabels
- 7236038 ZCM11A22HIAX: 12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels
- 7236039 ZCM11A52HIAX: 24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236046 ZCM21A12HIAX: 8F MTP SM Glasvezel MPO-LC 2,0 mm Strakke harnaskabels
- 7236047 ZCM21A22HIAX: 12F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236048 ZCM21A52HIAX: 24F MTP SM Glasvezel MPO-LC 2,0 mm Rechte kabels
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
Verbindingsvezelkanaal
Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden
MPO ¢24 x LC Simplex-structuur-type 1
MPO ¢12 x LC Duplex-structuur-type 2-type A
MPO 12 x LC Duplex-structuur-type 2 - type B
MPO 12 x LC Duplex-structuur-type 2 - type C
MPO ¢Polariteit voor MPO ¢12 x Uniboot LC-structuur-type 3
Informatie over het materiaal
Verpakking
Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.
Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
De verpakking kan aangepast worden.
OEM/ODM-service voor u
- Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
- Verschillende kwaliteitsniveaus.
