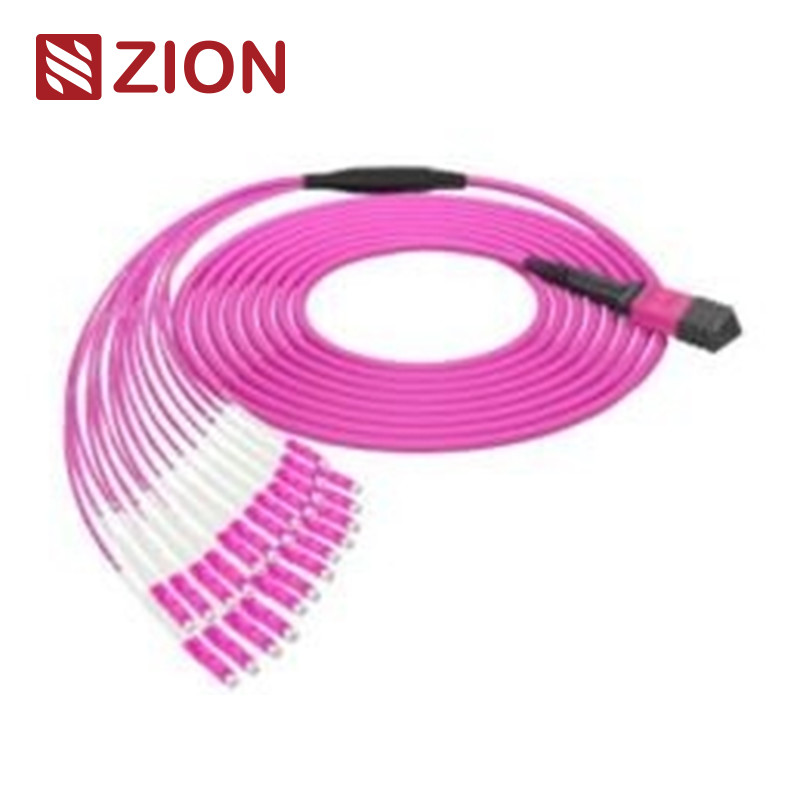

24 vezels MPO naar LC OM4 glasvezel MPO-LC 2,0 mm rechte harnaskabels

Verbindingen Industriële norm

MPO SingleModeReferentie:IEC 61754-7

MPO SingleModeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele aansluitingen+zwarte boot (Super Low Loss MPO)

MPO MultimodeReferentie:IEC 61754-7

MPO MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte laars (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)

• Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
• 10G-vezelkanaalcompatibel
• 40G en 100G IEEE 802.3

Andere connectoren ◄ Industriële norm

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973 enz.
• E2000: IEC 61754-15

Beschikbaar voor:

• G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Optische specificaties

Invoegingsverlies (MPO)Single-mode (APC)8 graden gepolijst):Standardverlies:≤ 0,75 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max), ≤ 0,20 dB (typisch)

Invoegingsverlies (MPO)Multimode (PC)Platte lak):Standardverlies:≤ 0,6 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max) ≤ 0,20 dB (typisch)

Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB

Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3 dB

Verlies van rendement (MPO)Single-mode (APC)8 graden gepolijst):≥ 60 dB(8 graden polijst)

Verlies van rendement (MPO)Multimode (PC)Platte lak):≥ 25 dB

Verlies van rendement ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Verlies van rendement ((LC/SC/FC/ST):≥ 35 dB

Duurzaamheid:< 0,3 dB typische verandering (200 parings)

Uitwisselbaarheid : ≤ 0,2 dB

Inbreng-trek test: 500 keer, IL<0.5 dB

Treksterkte:> 70N

WerktemperatuurEenvoudige modus (APC):-40°C tot +85°C

Kenmerken

• Laag invoegverlies, hoog rendementverlies
• MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
• Economische oplossing voor massa-afsluiting van vezels
• Ontworpen voor toepassingen met lage en standaardverlies SM en MM
• Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
• Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
• Goed in herhaalbaarheid en uitwisselbaarheid

De voordelen van MTP/MPO Patch-kabel/trunkkabel omvatten in het algemeen:

• Hoogwaardige MTP/MPO Patch-kabel/trunkkabel wordt in de fabriek vooraf geproduceerd, getest en verpakt met de testrapporten.
• Vermindering van het kabelvolume MTP/MPO Patch-kabel/stamkabel heeft een zeer kleine diameter, waardoor het kabelvolume afneemt en de airconditioning in datacenters verbetert
• Tijdbesparing  Met het speciale plug and play-ontwerp kunnen MTP/MPO Patch-kabels/stamkabels worden ingebouwd en onmiddellijk worden aangesloten.

Toepassing

24F MPO-LC/SC/FC/ST Strakke harnaskabels ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 en high-density datacenter.Het is geoptimaliseerd voor 10/40/100G high-density datacenter toepassingen.Deze 24 fiber harness kabel wordt gebruikt voor het aansluiten van (12) SFP + in een MPO adapter paneel en MPO stam

Alle MPO-connectoren van OMC zijn van Senko/Nissin/Sumitomo.

• De Data Center applicatie met een hoge dichtheid
• De glasvezel naar het gebouw
• De interne connectortoepassing in glasvezelapparatuur.

Naamgeving Regels&Order Confirmation Information:

Zion Communication's Hot MPO-LC rechte harnaskabels

• 7236037 ZCM11A12HIAX: 8F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236038 ZCM11A22HIAX: 12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels
• 7236039 ZCM11A52HIAX: 24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236046 ZCM21A12HIAX: 8F MTP SM Glasvezel MPO-LC 2,0 mm Strakke harnaskabels
• 7236047 ZCM21A22HIAX: 12F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236048 ZCM21A52HIAX: 24F MTP SM Glasvezel MPO-LC 2,0 mm Rechte kabels
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

Verbindingsvezelkanaal

Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden

MPO ¢24 x LC Simplex-structuur-type 1

MPO ¢12 x LC Duplex-structuur-type 2-type A

MPO 12 x LC Duplex-structuur-type 2 - type B

MPO 12 x LC Duplex-structuur-type 2 - type C

MPO ¢Polariteit voor MPO ¢12 x Uniboot LC-structuur-type 3

Informatie over het materiaal

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

OEM/ODM-service voor u

• Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
• OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
• Verschillende kwaliteitsniveaus.
