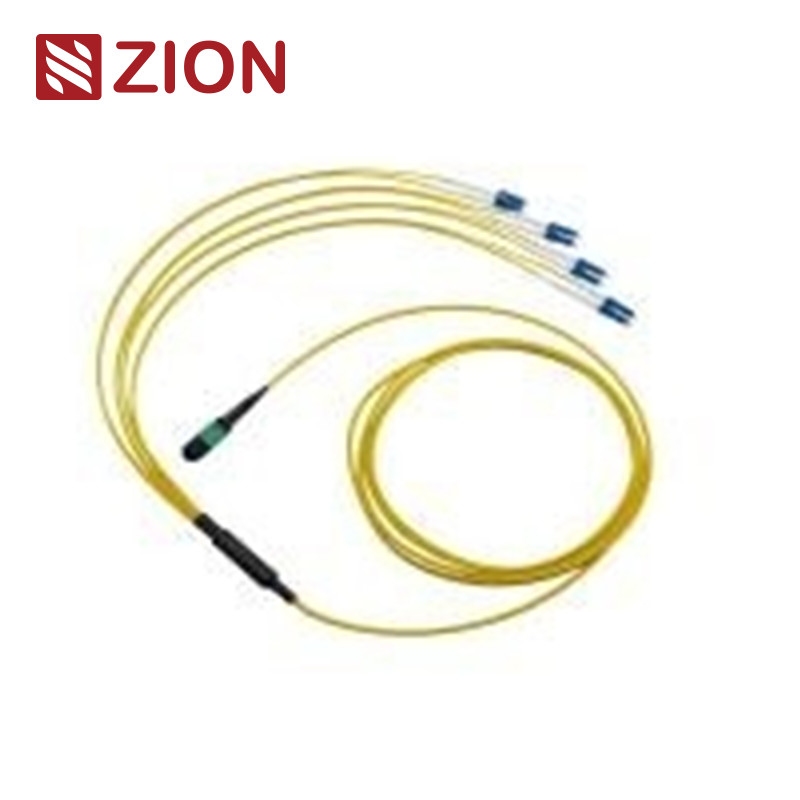

8 Vezels MTP naar LC Single Mode Glasvezelkabel
Hoge dichtheid 8-vezel MTP naar LC rechte harness kabels ontworpen voor datacentertoepassingen en connectiviteit van optische transceiverapparatuur.
Zion Productinformatie
Zion Code: ZCM21A12HIAX
Beschrijving: 8F MTP SM Glasvezel MTP-LC 2.0mm Rechte harness Kabels
De MTP (Multi-Fiber Push On) connector is een multi-core glasvezelconnector systeem met hoge dichtheid dat voornamelijk wordt gebruikt in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur die 40G, 100G en QSFP+ technologieën ondersteunt.
Connectorspecificaties
MTP Singlemode Connectoren
Referentiestandaard: EIA/TIA-604-5
Behuizingsdetails:
• SM APC: Groene connectoren + zwarte boot (Standaard Verlies MTP)
• SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MTP)
MTP Multimode Connectoren
Referentiestandaard: EIA/TIA-604-5
Behuizingsdetails:
• OM1 & OM2 PC: Beige connectoren + zwarte boot
• OM3 & OM4 PC: Aqua connectoren + zwarte boot
• OM3 & OM4 PC: Heather Violet connectoren + zwarte boot
Naleving van normen
- Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
- Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compliant
- 40G en 100G IEEE 802.3
Aanvullende Connectorstandaarden
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 en JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973
- E2000: IEC61754-15
Beschikbare configuraties
Beschikbaar voor G657A1, G657A2/B2, G657B3 singlemode vezels en OM1, OM2, OM3, OM4, OM5 multimode vezels met MTP naar LC, SC, FC, ST en E2000 connectorcombinaties.
Optische Prestatiespecificaties
| Parameter |
Singlemode (APC) |
Multimode (PC) |
| Invoegverlies (MPO) |
Standaard: ≤0.75dB (max), ≤0.50dB (typisch)
Super Laag: ≤0.35dB (max), ≤0.20dB (typisch) |
Standaard: ≤0.6dB (max), ≤0.50dB (typisch)
Super Laag: ≤0.35dB (max), ≤0.20dB (typisch) |
| Invoegverlies (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| Retourverlies (MPO) |
≥60dB |
≥25dB |
| Retourverlies (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
≥35dB |
Mechanische Specificaties
- Duurzaamheid: <0.3dB typische verandering (200 paringen)
- Uitwisselbaarheid: ≤0.2dB
- Invoeg-trektest: 500 keer, IL <0.5dB
- Treksterkte: >70N
- Insteektijden: >600
- Bedrijfstemperatuur: -40°C tot +85°C
Belangrijkste Kenmerken
- Laag invoegverlies, hoge retourverliesprestaties
- MT-gebaseerde multi-vezel connector met 4, 8, 12 en 24 vezelterminaties
- Economische oplossing voor massaterminatie van vezels
- Ontworpen voor lage verlies- en standaard verlies SM- en MM-toepassingen
- Robuuste ronde kabel, ovale kabel en blote lintopties
- Kleurgecodeerde behuizingen voor eenvoudige identificatie van het vezeltype
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Toepassingen
Geoptimaliseerd voor 10/40/100G high-density datacentertoepassingen, waaronder 40G LR4 PSM, 40GBASE-SR4 en 40G QSFP+ PLR4 connectiviteit. Ideaal voor directe verbindingen tussen QSFP+ naar (4) SFP+ poorten zonder tussenliggende patchpanelen.
Verbindingsmethoden
MTP - 8 x LC Simplex Structuur (Type 1)
MTP - 4 x LC Duplex Structuur (Type 2)
MTP - 4 x Uniboot LC Structuur (Type 3)
Populaire MTP-LC Kabelmodellen
Zion Communication biedt een uitgebreid assortiment MTP-LC rechte harness kabels, waaronder singlemode en multimode varianten in 8F, 12F en 24F configuraties met verschillende vezeltypes (SM, OM3, OM4).
Verpakking
Standaard beschermende verpakking met OMC-labeling. Beschikbaar in meerdere kartongroottes (34×22×15 cm, 44×34×24 cm, 54×39×34 cm) met aanpasbare verpakkingsopties.
OEM/ODM Diensten
- Aangepaste kabelkleuren, bedrukking en mantelmaterialen
- OEM-labeling, identificatieringen en kabellabels
- Aangepaste verpakking en verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
Productgalerij
|
8F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel |
|
12F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel"> |
|
24F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel"> |
