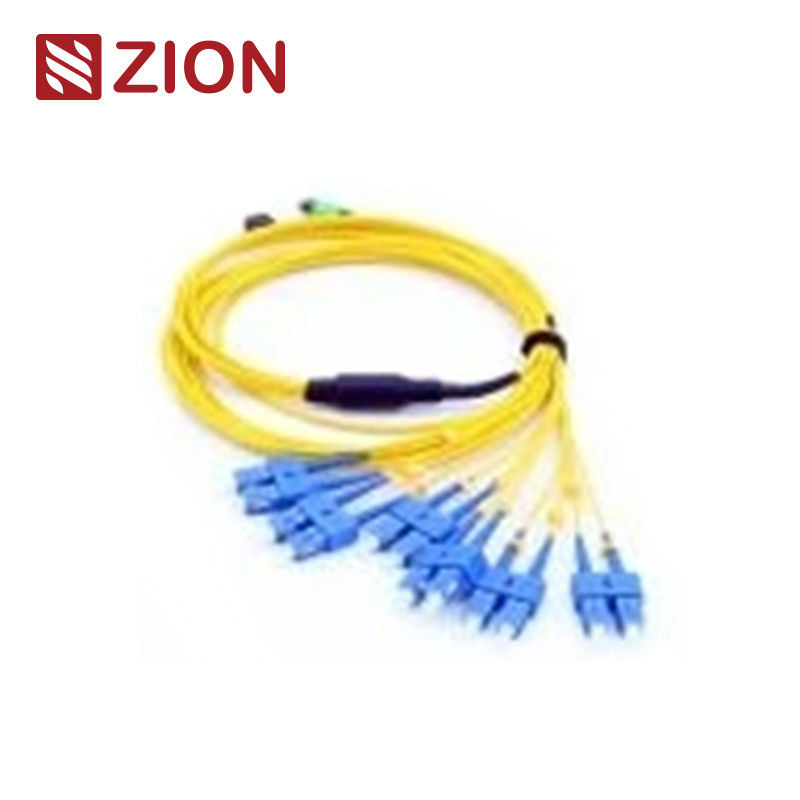

12 Vezels MTP naar LC Single Mode Glasvezelkabel
High-density 12F MTP SM Glasvezel MTP-LC 2.0mm Rechte Harness Kabels ontworpen voor datacentertoepassingen.
Productidentificatie
Zion Code: ZCM21A22HIAX
Beschrijving: 12F MTP SM Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
De MTP-connector is een multi-vezel push-on connectortype ontworpen voor omgevingen met hoge dichtheid. Dit systeem wordt voornamelijk gebruikt in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur die 40G, 100G en QSFP+ technologieën ondersteunt.
MTP-connectoren worden geclassificeerd volgens EIA/TIA-604-5 standaarden op basis van het aantal kernen, geslacht (mannelijk/vrouwelijk) en polariteit (PC of APC).
Deze 12-core MTP naar 6 LC Duplex (of 12 LC Simplex) rechte harness kabelassemblies zijn voorzien van MTP-connectoren aan één uiteinde en LC/SC/FC/ST-connectoren aan de andere kant. De fanout-kabels zijn geoptimaliseerd voor 40G QSFP+ PLR4 naar 10G SFP+ LR optische directe verbindingen en datacentertoepassingen met hoge dichtheid.
Industriële normen voor connectoren
MPO Singlemode Referentie: EIA/TIA-604-5
MPO Singlemode Behuizing: SM APC: Groene connectoren + zwarte boot (Standaard Verlies MTP)
SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MTP)
MPO Multimode Referentie: EIA/TIA-604-5
MPO Multimode Behuizing: OM1&OM2 PC: Beige connectoren + zwarte boot (Standaard Verlies MTP)
OM3&OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super Laag Verlies MTP)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standaard Verlies MTP)
- Voldoet aan IEC-standaard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
- Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compliant
- 40G en 100G IEEE 802.3 compliant
Optische specificaties
Invoegverlies (MPO) Singlemode: Standaard verlies: ≤0.75dB(max), ≤0.50dB(Typisch); Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Invoegverlies (MPO) Multimode: Standaard verlies: ≤0.6dB(max), ≤0.50(Typisch); Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Invoegverlies (LC/SC/FC/ST) Singlemode: ≤0.3dB
Invoegverlies (LC/SC/FC/ST) Multimode: ≤0.3dB
Retourverlies (MPO) Singlemode: ≥60dB
Retourverlies (MPO) Multimode: ≥25dB
Retourverlies (LC/SC/FC/ST) APC: ≥60dB
Retourverlies (LC/SC/FC/ST) UPC: ≥50dB
Duurzaamheid: <0.3dB typische verandering (200 paringen)
Uitwisselbaarheid: ≤0.2dB
Invoeg-trek Test: Boven 600 keer, IL <0.5dB
Treksterkte: >70N
Insteektijden: >600
Bedrijfstemperatuur Singlemode: -40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies, hoog retourverlies
- MT-gebaseerde multi-vezel connector die 4, 8, 12 en 24 vezelterminaties ondersteunt
- Economische oplossing voor massaterminatie van vezels
- Ontworpen voor laag verlies en standaard verlies SM en MM toepassingen
- Verstevigde ronde kabel, ovale kabel en blote lintopties beschikbaar
- Kleurgecodeerde behuizingen voor eenvoudige identificatie van vezeltype, polijsttype en connectorgraad
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Toepassingen
12F MPO-LC/SC/FC/ST Rechte Harness Kabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacentermilieu's met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentertoepassingen met hoge dichtheid.
- Datacentermilieu's met hoge dichtheid
- Fiber-to-the-building installaties
- Interne verbindingen binnen glasvezelapparatuur
Naamgevingsregels & Orderbevestiging
Gerelateerde producten
7236037 ZCM11A12HIA: 8F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236038 ZCM11A22HIA: 12F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236039 ZCM11A52HIA: 24F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
Verbindingsmethoden
Drie verbindingsmethoden helpen de juiste MPO/MTP-polariteit te behouden:
MTP-12 x LC Simplex Structuur - Type 1
MTP-6 x LC Duplex Structuur - Type 2 Type A
MTP-6 x LC Duplex Structuur - Type 2 Type B
MTP Polariteit voor MTP-6 x Uniboot LC Structuur - Type 3
Materiaaldetails
Verpakking
Deze glasvezelkabels worden standaard verpakt met OMC-etikettering en -markering. Beschikbare kartongroottes zijn 34×22×15 cm, 44×34×24 cm en 54×39×34 cm, geselecteerd op basis van de bestelhoeveelheid. Aangepaste verpakkingsopties beschikbaar.
OEM/ODM-diensten
- Aangepaste kabelkleur, bedrukking en mantelmateriaal
- OEM-etikettering, identificatieringen, kabellabels, dozen en verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
