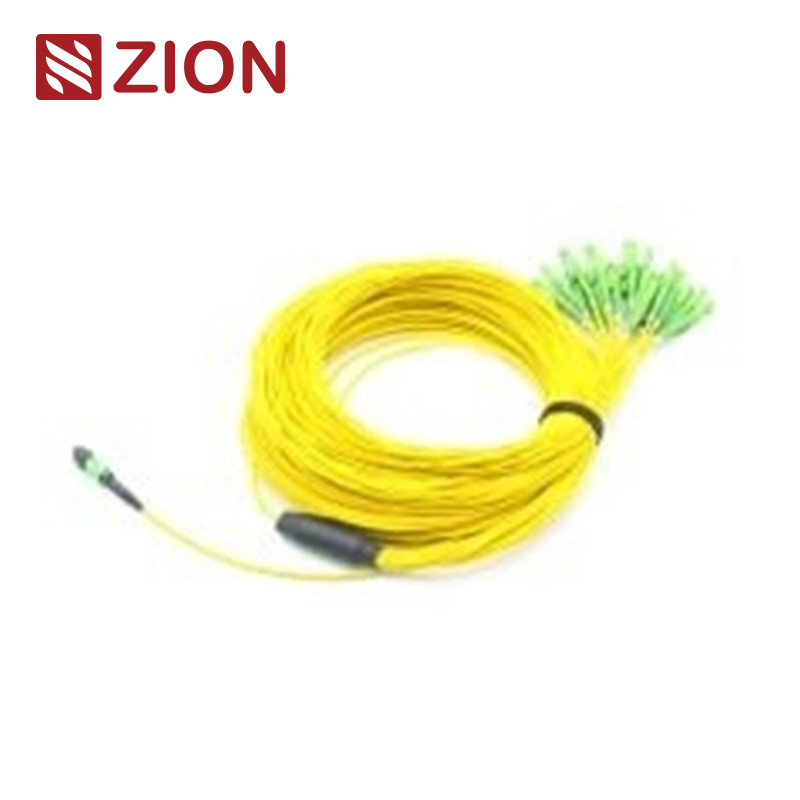

24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
Basisinformatie
Plaats van herkomst: China
Merknaam: HELLOSIGNAL® OR OEM
Min. bestelaantal: 50st
Verpakking Details: 10 stuks / plastic zak
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities: T/T
Levering vermogen: geen limiet
Beste prijs Contact nu
Gedetailleerde informatie
Duurzaamheid: <0.3dB typische verandering, 200 paringen Uitwisselbaarheid: ≤0,2dB
Inbreng-trekproef: Boven 600 keer, IL Treksterkte: >70N
Werktemperatuur (°C): -40 tot +85°C
Markeren:

24 vezels MTP-LC kabelboom

,

Single-mode glasvezelkabel

,

2

Productomschrijving

24 vezels MTP-LC-optische glasvezelkabel
High-density MTP-LC 2.0mm rechte harnaskabels ontworpen voor datacentertoepassingen
24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 0
Productidentificatie
Zion Code:ZCM21A52HIAX
Beschrijving:24F MTP SM Glasvezel MTP-LC 2,0 mm Rechte kabels
Productoverzicht
De MTP-aansluiting is een multi-vezel-push-on-aansluiting die is ontworpen voor omgevingen met een hoge dichtheid.Deze 24-vezel harnaskabel beschikt over MTP- tot LC-verbindingen en is geoptimaliseerd voor 40G QSFP+ PLR4 tot 10G SFP+ LR optics directe verbinding in datacentertoepassingen.
MTP-connectoren zijn gestandaardiseerd volgens de EIA/TIA-604-5 voorschriften, met onderscheidingen op basis van kernnummers, geslacht (man/vrouw) en polariteit (PC of APC).
Industriële normen
MPO SingleMode
Referentie:EIA/TIA-604-5
Detail van de woning:
SM APC: Groene connectoren + zwarte boot (MTP met standaardverlies)
SM APC: Gele connectoren + zwarte boot (Super Low Loss MTP)
MPO Multimode
Referentie:EIA/TIA-604-5
Detail van de woning:
OM1&OM2 PC: Beige connectoren + zwarte boot (Standard Loss MTP)
OM3&OM4 PC: Aqua connectoren + zwarte boot (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard Loss MTP)
  • Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
  • Structured cabling per TIA-568-C
  • 10G-vezelkanaalcompatibel
  • 40G en 100G IEEE 802.3-conform
Andere standaarden voor aansluitingen
  • SC:TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
  • LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
  • FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
  • De volgende categorieën zijn bedoeld:TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973
  • E2000:IEC 61754-15
Beschikbare vezelsoorten
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optische specificaties
Parameter Gezamenlijk gebruik (APC) Multimode (PC)
Invoegingsverlies (MPO) Standaard: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)		 Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (LC/SC/FC/ST) ≤ 0,3 dB ≤ 0,3 dB
Verlies van rendement (MPO) ≥ 60 dB ≥ 25 dB
Verlies van het rendement (LC/SC/FC/ST) APC ≥ 60 dB; UPC ≥ 50 dB ≥ 35 dB
Duurzaamheid < 0,3 dB typische verandering (200 parings)
Uitwisselbaarheid ≤ 0,2 dB
Inbreng-trekproef 500 keer, IL<0,5 dB
Treksterkte > 70N
Plug-in tijden > 600
Werktemperatuur -40°C tot +85°C
Belangrijkste kenmerken
  • Laag invoegverlies, hoog rendementverlies
  • MT-gebaseerde multi-vezelconnector met 4, 8, 12 en 24 vezelterminaties
  • Economische oplossing voor massa-afsluiting van vezels
  • Ontworpen voor toepassingen met lage en standaardverlies SM en MM
  • Ruwe ronde kabel, ovale kabel en kaal lint
  • Kleurcodes voor het gemakkelijk identificeren van behuizingen
  • Uitstekende herhaalbaarheid en uitwisselbaarheid
Voordelen van het product
  • Hoge kwaliteit:Fabrieksvoorbereid, getest en verpakt met testrapporten
  • Spacesparing:Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning
  • Tijdbesparend:Plug and play-ontwerp verkort de installatietijd
Toepassingen
Ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 en high-density datacenters.
  • Omgevingen met een hoge dichtheid van datacenters
  • Vezels voor gebouwen
  • Interne verbindingen in glasvezelapparatuur
Technische diagrammen
24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 1 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 2 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 3
Gerelateerde producten
Zion Communication biedt een uitgebreid assortiment van MTP-LC rechte kabels, waaronder:
  • 7236037 ZCM11A12HIA8F MPO SM Glasvezel MPO-LC 2,0 mm Kabels met recht harnas
  • 7236038 ZCM11A22HIA: 12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236039 ZCM11A52HIA: 24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236041 ZCM11A27HAAX: 12F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236046 ZCM21A12HIA: 8F MTP SM Glasvezel MPO-LC 2,0 mm Rechte kabels
  • 7236047 ZCM21A22HIA: 12F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236048 ZCM21A52HIA: 24F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
  • 7236053 ZCM21A28HMAX: 12F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte harnaskabels
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels
Verbindingsmethoden en polariteit
24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 4
Drie verbindingsmethoden voor MPO/MTP-polariteit
24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 5 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 6 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 7 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 8 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 9 24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 10
Verpakking en aanpassing
Standaard doosmaat: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. De keuze van de doos is afhankelijk van de bestelhoeveelheid.
24 vezels Eénmodus MTP-LC 2,0 mm rechte glasvezel harnaskabel voor datacenters met hoge dichtheid 11
OEM/ODM-diensten beschikbaar
  • Aangepaste kabelkleuren, drukwerk en jasmateriaal
  • OEM-etikettering, identificatieringen en kabeletiketten
  • Gepaste verpakkingen en verzendmerken
  • Verschillende kwaliteitsniveaus beschikbaar
