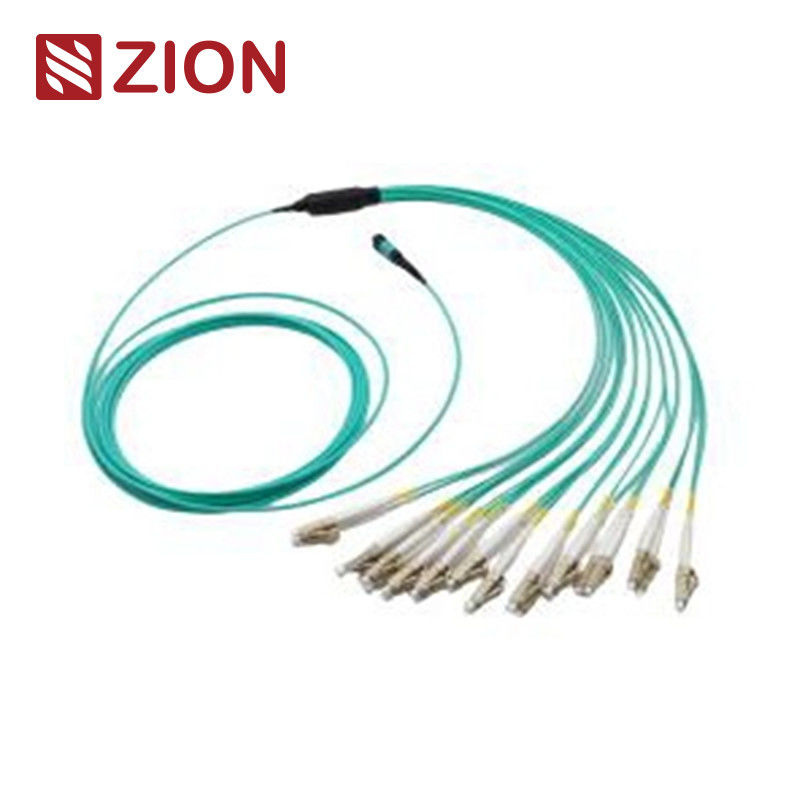

8F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
Zion Productinformatie
Zion Code: ZCM21A17HAAX
Beschrijving: 8F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
De MTP-connector is een multi-vezel push-on connector ontworpen voor omgevingen met hoge dichtheid. Dit systeem wordt voornamelijk gebruikt in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur zoals 40G, 100G en QSFP+ apparaten.
MTP-connectoren worden geclassificeerd volgens de EIA/TIA-604-5 standaarden op basis van vezelaantal, geslacht (mannelijk/vrouwelijk) en polijsttype (PC of APC).
Deze 8-aderige MTP naar Duplex (4xLC uniboot) of Simplex (4xLC) rechte harness kabelassemblages zijn geoptimaliseerd voor 40G QSFP+ PLR4 naar 10G SFP+ LR optische directe verbindingen in datacentertoepassingen met hoge dichtheid.
Connector Industriële Standaarden
MPO Singlemode
Referentie: EIA/TIA-604-5
Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard Verlies MTP)
SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MTP)
MPO Multimode
Referentie: EIA/TIA-604-5
Behuizingsdetails: OM1&OM2 PC: Beige connectoren + zwarte boot (Standaard Verlies MTP)
OM3&OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super Laag Verlies MTP)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standaard Verlies MTP)
- Voldoet aan IEC-standaard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
- Gestructureerde bekabeling volgens TIA-568-C
- 10G Fiber Channel Compliant
- 40G en 100G IEEE 802.3
Andere Connector Standaarden
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 en JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 en JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 en JIS C5973
- E2000: IEC61754-15
Beschikbare Vezeltypes
Compatibel met G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 en OM5 50/125 vezeltypes in MTP-LC, MTP-SC, MTP-FC, MTP-ST en MTP-E2000 configuraties.
Optische Specificaties
Invoegverlies (MPO) - Singlemode (APC 8-graden gepolijst):
Standaard verlies: ≤0.75dB (max), ≤0.50dB (typisch)
Super Laag verlies: ≤0.35dB (max), ≤0.20dB (typisch)
Invoegverlies (MPO) - Multimode (PC Flat polish):
Standaard verlies: ≤0.6dB (max), ≤0.50dB (typisch)
Super Laag verlies: ≤0.35dB (max), ≤0.20dB (typisch)
Invoegverlies (LC/SC/FC/ST):
Singlemode (APC 8-graden gepolijst): ≤0.3dB
Multimode (PC Flat polish): ≤0.3dB
Retourverlies:
MPO Singlemode: ≥60dB
MPO Multimode: ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Duurzaamheid: <0.3dB typische verandering (200 paringen)
Uitwisselbaarheid: ≤0.2dB
Insert-pull Test: 500 keer, IL <0.5dB
Treksterkte: >70N
Bedrijfstemperatuur: -40°C tot +85°C
Belangrijkste Kenmerken
- Laag invoegverlies, hoog retourverlies
- MT-gebaseerde multi-vezel connector die 4, 8, 12 en 24 vezelterminaties ondersteunt
- Economische oplossing voor massaterminatie van vezels
- Ontworpen voor laag verlies en standaard verlies singlemode en multimode toepassingen
- Robuuste ronde kabel, ovale kabel en blote lintopties
- Kleurgecodeerde behuizingen voor eenvoudige identificatie van vezeltype en polijsttype
- Uitstekende herhaalbaarheid en uitwisselbaarheid
MPO/MTP Kabel Voordelen
- Hoge kwaliteit - In de fabriek voorgeconfectioneerd, getest en verpakt met testrapporten
- Ruimtebesparend - Kleine diameters verminderen het kabelvolume en verbeteren de luchtstroom
- Tijdefficiënt - Plug-and-play ontwerp vermindert de installatietijd
Toepassingen
Ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacenters met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentertoepassingen met hoge dichtheid.
Primaire toepassingen zijn onder meer datacenters met hoge dichtheid, fiber-to-the-building installaties en interne verbindingen binnen glasvezelapparatuur.
Gerelateerde Producten
Zion Communication biedt een uitgebreid assortiment MTP-LC Rechte Harness Kabels, waaronder 8F, 12F en 24F configuraties in SM, OM3 en OM4 vezeltypes.
Verbindingsmethoden
MTP - 8 x LC Simplex Structuur - Type 1
MTP - 4 x LC Duplex Structuur - Type 2 MTP - 4 x Uniboot LC Structuur - Type 3 Verpakking
Standaardverpakking omvat gelabelde en gemarkeerde glasvezelkabels door OMC. Beschikbare kartonmaten: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Aangepaste verpakking op aanvraag.
OEM/ODM Diensten
- Aangepaste kabelkleur, bedrukking en mantelmateriaal
- OEM-etikettering, identificatieringen en kabellabels
- Aangepaste dozen en verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
Productvariaties
| Afbeelding | Beschrijving | Categorie |
|---|
| 8F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel | Optische Netwerken, MPO-MTP (Mannelijk) -LC Fan-out 0.9mm, MTP/MPO, Optische Componenten |
| 12F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel | Optische Netwerken, MPO-MTP (Mannelijk) -LC Fan-out 0.9mm, MTP/MPO, Optische Componenten |
| 24F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel | Optische Netwerken, MPO-MTP (Mannelijk) -LC Fan-out 0.9mm, MTP/MPO, Optische Componenten |
