12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
Basisinformatie
Plaats van herkomst: China
Merknaam: HELLOSIGNAL® OR OEM
Min. bestelaantal: 50st
Verpakking Details: 10 stuks / plastic zak
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities: T/T
Levering vermogen: geen limiet
Beste prijs Contact nu
Gedetailleerde informatie
Duurzaamheid: <0.3dB typische verandering, 200 paringen Uitwisselbaarheid: ≤0,2dB
Inbreng-trekproef: Boven 600 keer, IL Treksterkte: >70N
Werktemperatuur (°C): -40 tot +85°C
Markeren:

2

,

0 mm 12F glasvezelharnas

Productomschrijving

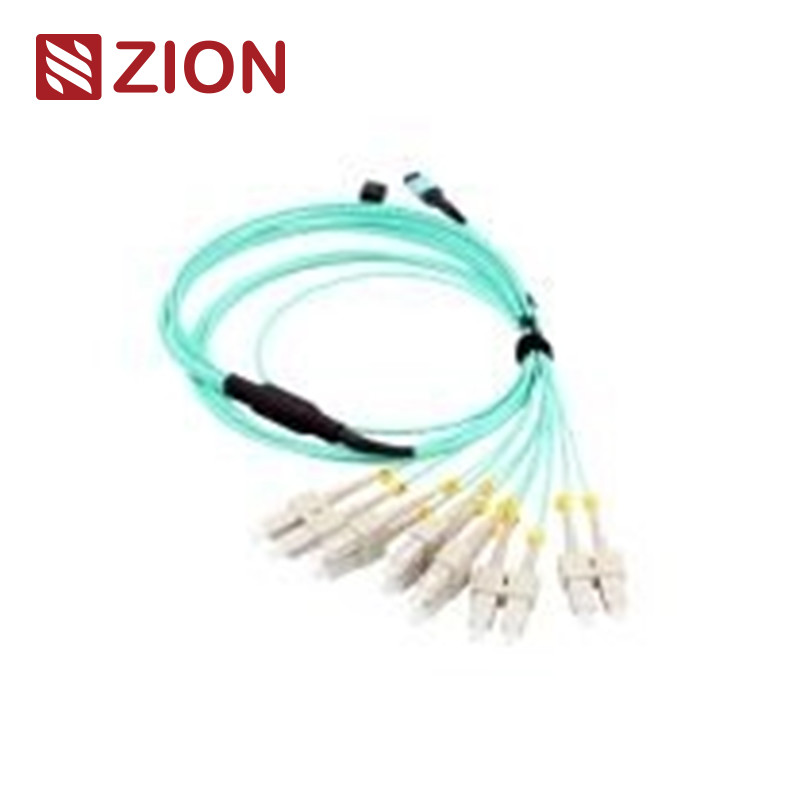

12F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 0
Zion Productinformatie
Zion Code: ZCM21A27HAAX
Beschrijving: 12F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
De MTP-connector is een multi-fiber push-on connector ontworpen voor omgevingen met hoge dichtheid. Dit systeem wordt voornamelijk gebruikt in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur zoals 40G, 100G en QSFP+ apparaten.
MTP-connectoren worden geclassificeerd volgens de EIA/TIA-604-5-voorschriften op basis van het aantal kernen, het geslacht (mannelijk/vrouwelijk) en de polariteit (PC of APC).
Productconfiguratie
Deze 12-core MTP naar 6 LC Duplex (6xLC uniboot; 12 LC Simplex) rechte harness kabelassemblage heeft MTP-connectoren aan de ene kant en LC-connectoren aan de andere kant. De fanout-kabels zijn geoptimaliseerd voor 40G QSFP+ PLR4 naar 10G SFP+ LR optiek directe verbinding en datacentertoepassingen met hoge dichtheid.
Connectorstandaarden
MPO Singlemode
Referentie: EIA/TIA-604-5
Behuizingsdetails:
  • SM APC: Groene connectoren + zwarte boot (Standaard verlies MTP)
  • SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MTP)
MPO Multimode
Referentie: EIA/TIA-604-5
Behuizingsdetails:
  • OM1 & OM2 PC: Beige connectoren + zwarte boot (Standaard verlies MTP)
  • OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super Laag Verlies MTP)
  • OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standaard verlies MTP)
Voldoet aan:
  • IEC-normen: IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5 (FOCIS5)
  • Gestructureerde bekabeling per TIA-568-C
  • 10G Fiber Channel Compatibel
  • 40G en 100G IEEE 802.3
Andere Connectorstandaarden
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 en JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 en JIS C5973
  • E2000: IEC61754-15
Beschikbare Vezeltypen
  • G657A1, G657A2/B2, G657B3
  • OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Optische Specificaties
ParameterSpecificatie
Invoegverlies (MPO) SinglemodeStandaard: ≤0.75dB(max), ≤0.50dB(typisch)
Super Laag: ≤0.35dB(max), ≤0.20dB(typisch)
Invoegverlies (MPO) MultimodeStandaard: ≤0.6dB(max), ≤0.50dB(typisch)
Super Laag: ≤0.35dB(max), ≤0.20dB(typisch)
Invoegverlies (LC/SC/FC/ST) Singlemode≤0.3dB
Invoegverlies (LC/SC/FC/ST) Multimode≤0.3dB
Retourverlies (MPO) Singlemode≥60dB (8-graden polijsten)
Retourverlies (MPO) Multimode≥25dB
Retourverlies (LC/SC/FC/ST)APC≥60dB; UPC≥50dB; Multimode≥35dB
Duurzaamheid<0.3dB typische verandering (200 paringen)
Uitwisselbaarheid≤0.2dB
Invoeg-trektest500 keer, IL <0.5dB
Treksterkte>70N
Bedrijfstemperatuur-40°C tot +85°C
Belangrijkste Kenmerken
  • Laag invoegverlies, hoog retourverlies
  • MT-gebaseerde multi-fiber connector met 4, 8, 12 en 24 vezelterminaties
  • Economische oplossing voor massaterminatie van vezels
  • Ontworpen voor laag verlies en standaard verlies singlemode en multimode toepassingen
  • Robuuste ronde kabel, ovale kabel en blote lintopties
  • Kleurgecodeerde behuizingen voor eenvoudige identificatie
  • Uitstekende herhaalbaarheid en uitwisselbaarheid
MPO/MTP Kabel Voordelen
  • Hoge Kwaliteit: In de fabriek voorgeconfectioneerd, getest en verpakt met testrapporten
  • Ruimtebesparend: Kleine diameters verminderen het kabelvolume en verbeteren de luchtstroom
  • Tijdefficiënt: Plug-and-play ontwerp vermindert de installatietijd
Toepassingen
Ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacenters met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentertoepassingen met hoge dichtheid.
Primaire toepassingsgebieden:
  • Datacenters met hoge dichtheid
  • Fiber-to-the-building installaties
  • Interne verbindingen binnen glasvezelapparatuur
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 112F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 2
Naamgevingsregels & Orderbevestiging
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 3
Gerelateerde Producten
7236037 ZCM11A12HIA: 8F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236038 ZCM11A22HIA: 12F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236039 ZCM11A52HIA: 24F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236040 ZCM11A17HAA: 8F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236041 ZCM11A27HAA: 12F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236042 ZCM11A57HAA: 24F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236043 ZCM11A18HMA: 8F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236044 ZCM11A28HMA: 12F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236045 ZCM11A58HMA: 24F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236046 ZCM21A12HIA: 8F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236047 ZCM21A22HIA: 12F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236048 ZCM21A52HIA: 24F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236049 ZCM21A17HAA: 8F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236050 ZCM21A27HAA: 12F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236051 ZCM21A57HAA: 24F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236052 ZCM21A18HMA: 8F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
Verbindingsmethoden en Polariteit
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 4
Drie Verbindingsmethoden
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 512F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 612F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 712F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 8
Materiaal Details
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 9
Verpakking
Standaard beschermende verpakking met OMC-labeling. Beschikbare kartonmaten: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Aangepaste verpakking op aanvraag beschikbaar.
12F MTP OM3 Glasvezel MTP-LC 2,0 mm rechte harnaskabel voor 40G QSFP+ PLR4 10
OEM/ODM Diensten
  • Kleur van de kabel, bedrukking, mantel materiaal, connector kleur aanpassing
  • OEM-labeling, identificatieringen, kabellabels, dozen, verzendmarkeringen
  • Verschillende kwaliteitsniveaus beschikbaar
