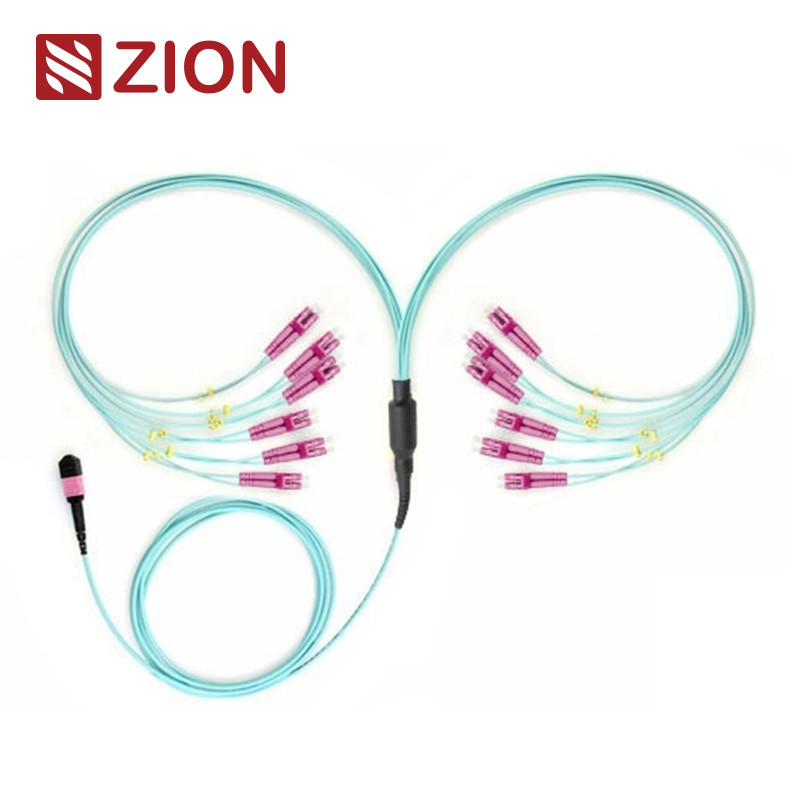

24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
Basisinformatie
Plaats van herkomst: China
Merknaam: HELLOSIGNAL® OR OEM
Min. bestelaantal: 50st
Verpakking Details: 10 stuks / plastic zak
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities: T/T
Levering vermogen: geen limiet
Beste prijs Contact nu
Gedetailleerde informatie
Duurzaamheid: <0.3dB typische verandering, 200 paringen Uitwisselbaarheid: ≤0,2dB
Inbreng-trekproef: Boven 600 keer, IL Treksterkte: >70N
Werktemperatuur (°C): -40 tot +85°C
Markeren:

2

,

0 mm MTP-glasvezelkabel

Productomschrijving

24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 0
Productidentificatie
Zion Code: ZCM21A57HAAX
Zion Beschrijving: 24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabels
Productoverzicht
De MTP (Multi-Fiber Push On) connector is een glasvezelconnector met hoge dichtheid, ontworpen voor datacentertoepassingen, fiber-to-the-building installaties en interne verbindingen binnen optische transceiverapparatuur die 40G, 100G en QSFP+ toepassingen ondersteunt.
Deze 24-core MTP Female naar 12 LC Duplex harness kabel beschikt over MTP- en LC-connectoren aan beide uiteinden, geoptimaliseerd voor 40G QSFP+ PLR4 naar 10G SFP+ LR optiek directe verbinding in datacenters met hoge dichtheid.
Naleving van Industriële Normen
MTP Connector Normen
Referentie: EIA/TIA-604-5
Behuizingsdetails
  • SM APC: Groene connectoren + zwarte boot (Standaard Verlies MTP)
  • SM APC: Gele connectoren + zwarte boot (Super Laag Verlies MTP)
  • OM1 & OM2 PC: Beige connectoren + zwarte boot (Standaard Verlies MTP)
  • OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super Laag Verlies MTP)
  • OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standaard Verlies MTP)
Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) gestructureerde bekabeling per TIA-568-C
10G Fiber Channel Compatibel
40G en 100G IEEE 802.3 Compatibel
Andere Connector Normen
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 en JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 en JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 en JIS C5973
  • E2000: IEC61754-15
Beschikbare Vezeltypes
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optische Specificaties
Invoegverlies (MTP) - IEC 61300-3-34
Singlemode (APC 8-graden gepolijst): Standaard verlies: ≤0.75dB(max), ≤0.50dB(Typisch); Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Multimode (PC Platte polijsting): Standaard verlies: ≤0.6dB(max), ≤0.50(Typisch); Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Invoegverlies (LC/SC/FC/ST) - IEC 61300-3-6
Singlemode (APC 8-graden gepolijst): ≤0.3dB
Multimode (PC Platte polijsting): ≤0.3dB
Retourverlies
MTP Singlemode (APC 8-graden gepolijst): ≥60dB
MTP Multimode (PC Platte polijsting): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode ≥35dB
Prestatiekenmerken
  • Duurzaamheid: <0.3dB typische verandering (200 paringen)
  • Uitwisselbaarheid: ≤0.2dB
  • Invoeg-trek Test: 500 keer, IL＜0.5dB
  • Treksterkte: >70N
  • Bedrijfstemperatuur (Singlemode APC): -40°C tot +85°C
Belangrijkste Kenmerken
  • Laag invoegverlies, hoog retourverlies
  • MT-gebaseerde Multi-fiber Connector die 4, 8, 12 en 24 vezelterminaties ondersteunt
  • Economische oplossing voor massaterminatie van vezels
  • Ontworpen voor laag verlies en standaard verlies SM- en MM-toepassingen
  • Robuuste ronde kabel, ovale kabel en blote lintopties beschikbaar
  • Kleurgecodeerde behuizingen om vezeltype, polijsttype en connectorgraad te onderscheiden
  • Uitstekende herhaalbaarheid en uitwisselbaarheid
Productvoordelen
  • Hoge Kwaliteit: In de fabriek voorgeconfectioneerd, getest en verpakt met testrapporten voor documentatie en kwaliteitscontrole
  • Ruimte-efficiënt: Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning in datacenters
  • Tijdbesparend: Plug-and-play ontwerp vermindert de installatietijd aanzienlijk
Toepassingen
Ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Oplossing, 100GBASE-LR4 en datacentertoepassingen met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacenters met hoge dichtheid. Deze 24 Fiber harness kabel wordt gebruikt voor het aansluiten van (12) SFP+ in een MTP adapterpaneel en MTP trunk.
Primaire toepassingsgebieden zijn onder meer:
  • Datacenters met hoge dichtheid
  • Fiber-to-the-building installaties
  • Interne verbindingen binnen glasvezelapparatuur
Alle MTP Connectoren zijn afkomstig van Senko/Nissin/Sumitomo.
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 1 24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 2 24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 3
Gerelateerde Producten
Zion Communication's Hot MTP-LC Rechte Harness Kabels omvatten:
Productcode Beschrijving
7236037 ZCM11A12HIA 8F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236038 ZCM11A22HIA 12F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236039 ZCM11A52HIA 24F MPO SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236040 ZCM11A17HAA 8F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236041 ZCM11A27HAA 12F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236042 ZCM11A57HAA 24F MPO OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236043 ZCM11A18HMA 8F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236044 ZCM11A28HMA 12F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236045 ZCM11A58HMA 24F MPO OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236046 ZCM21A12HIA 8F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236047 ZCM21A22HIA 12F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236048 ZCM21A52HIA 24F MTP SM Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236049 ZCM21A17HAA 8F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236050 ZCM21A27HAA 12F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236051 ZCM21A57HAA 24F MTP OM3 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236052 ZCM21A18HMA 8F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236053 ZCM21A28HMA 12F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
7236054 ZCM21A58HMA 24F MTP OM4 Glasvezel MPO-LC 2.0mm Rechte Harness Kabels
Verbindingsmethoden en Polariteit
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 4
Drie verbindingsmethoden helpen de juiste MPO/MTP polariteit te behouden:
MTP - 24 x LC Simplex Structuur - Type 1
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 5
MTP - 12 x LC Duplex Structuur - Type 2 - Type A
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 6
MTP - 12 x LC Duplex Structuur - Type 2 - Type B
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 7
MTP - 12 x LC Duplex Structuur - Type 2 - Type C
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 8
MTP - Polariteit voor MTP - 12 x Uniboot LC Structuur - Type 3
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 9
Materiaal Details
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 10
Verpakkingsinformatie
Standaardverpakking omvat gelabelde en gemarkeerde glasvezelkabel door OMC als standaard.
Standaard kartonmaten:
  • 34*22*15 cm
  • 44*34*24 cm
  • 54*39*34 cm
Kartonselectie is afhankelijk van de hoeveelheid. Aangepaste verpakking beschikbaar.
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 11
OEM/ODM Diensten
Aanpassingsopties omvatten:
  • Kleur van de kabel, bedrukking en mantel materiaal
  • Kleur aanpassing van de connector
  • OEM Label, identificatieringen, kabellabels
  • Aangepaste dozen en verzendmarkeringen
  • Verschillende kwaliteitsniveaus beschikbaar
24F MTP OM3 Glasvezel MTP-LC 2.0mm Rechte Harness Kabel voor High-Density Datacentertoepassingen 12
