Zion Code: ZCM21A28HAAX

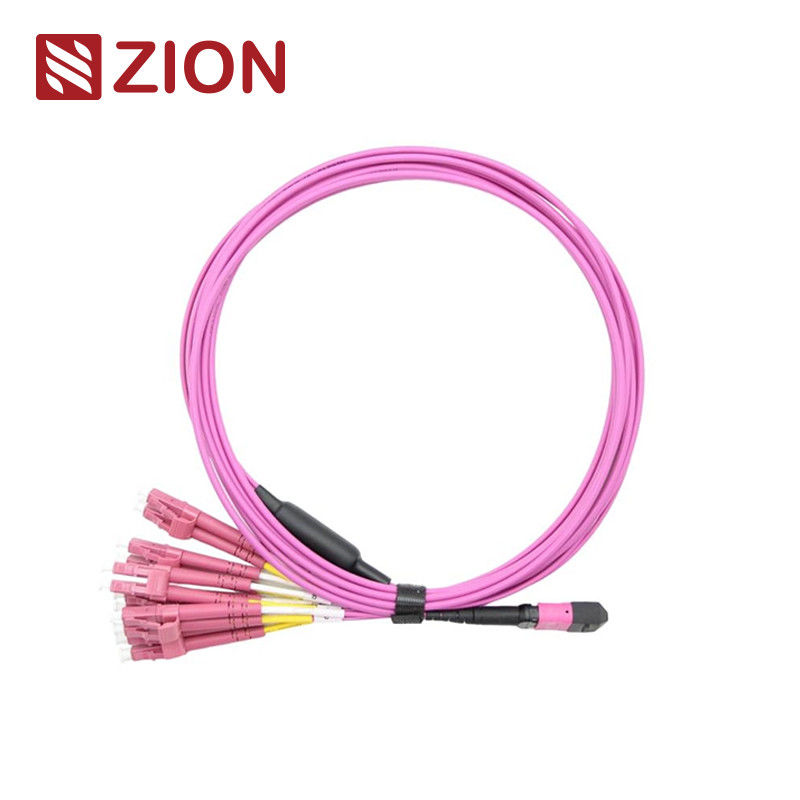

Zion Beschrijving: 12F MTP OM4 Glasvezel MTP-LC 2,0 mm Rechte kabels
De MTP-connector is een type vezelconnector.Het MTP-high-density-vezelvoorverbindingssysteem wordt momenteel hoofdzakelijk gebruikt in de toepassing van high-density-omgevingen van datacenters, de toepassing van optische vezels op het gebouw en de interne verbindingstoepassingen in de optische transceiverapparatuur, zoals het optische apparaat, 40G, 100G, QSFP +.
MTP-connectortypen worden onderscheiden volgens de voorschriften EIA/TIA-604-5: kernnummers (arraynummer), mannelijke kop (mannelijk, vrouwelijk), polariteit (PC of APC).
12 cores MTP tot 6 LC Duplex (( 6xLC uniboot;12 LC Simplex) Rechte harnas Kabels assemblages.MTP- LC/SC/FC/ST Rechte harnas Kabels worden afgesloten met MTP en LC/SC/FC/ST connector aan beide uiteinden.De 12 stuks (6 stuks voor LC uniboot;12 LC Simplex) zijn geoptimaliseerd voor 40G QSFP+ PLR4 tot 10G SFP+ LR optics direct connection en high-density datacenter toepassingen.Het is speciaal ontworpen voor high-density glasvezel patching in datacenters die ruimtebesparing nodig hebben en verminderen kabel management problemen.
12F MTP- LC/SC/FC/ST Straight harness kabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high density data center. Het is geoptimaliseerd voor 10/40/100G high density data center toepassingen.
Verbindingen Industrieel standaard
MTP-singlemodeReferentie:EIA/TIA-604-5
MTP-singlemodeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (MTP met standaardverlies)
SM APC: Gele connectoren+zwarte boot (MTP met superlaag verlies)
MTP MultimodeReferentie:EIA/TIA-604-5
MTP MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MTP)
OM3&OM4 PC: Aqua connectoren+zwarte laars (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standard loss MTP)
- Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3
Andere connectoren ◄ Industriële norm
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973 enz.
-
E2000: IEC 61754-15
Beschikbaar voor:
- G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Optische specificaties
Invoegverlies (MTP) ((IEC 61300-3-34)Single-mode (APC)8 graden gepolijst):Standardverlies:≤ 0,75 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (MTP) (IEC 61300-3-34)Multimode (PC)Platte lak):Standardverlies:≤ 0,6 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max) ≤ 0,20 dB (typisch)
Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB
Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3 dB
Verlies van rendement (MTP)Single-mode (APC)8 graden gepolijst):≥ 60 dB(8 graden polijst)
Verlies van rendement (MTP)Multimode (PC)Platte lak):≥ 25 dB
Verlies van rendement ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Verlies van rendement ((LC/SC/FC/ST):≥ 35 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Uitwisselbaarheid : ≤ 0,2 dB
Inbreng-trek test: 500 keer, IL<0.5 dB
Treksterkte:> 70N
Insteektijden:> 600
WerktemperatuurEenvoudige modus (APC):-40°C tot +85°C
Kenmerken
- Laag invoegverlies, hoog rendementverlies
- MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
- Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
- Goed in herhaalbaarheid en uitwisselbaarheid
De voordelen van MPO/MTP Patch-kabel/trunkkabel omvatten in het algemeen:
- Hoogwaardige MPO/MTP Patch-kabel/trunkkabel wordt vooraf in de fabriek geproduceerd, getest en verpakt met de testrapporten.
- Vermindering van het kabelvolumeMPO/MTP Patch-kabel/stamkabel hebben zeer kleine diameters, waardoor het kabelvolume afneemt en de airconditioning in datacenters verbetert
- Tijdbesparing Met het speciale plug and play-ontwerp kunnen MPO/MTP Patch-kabels/stamkabels worden ingebouwd en onmiddellijk worden aangesloten.
Toepassing
12F MTP- LC/SC/FC/ST Straight harness kabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high density data center. Het is geoptimaliseerd voor 10/40/100G high density data center toepassingen.
Alle MTP-connectoren van OMC zijn van Senko/Nissin/Sumitomo.
- De Data Center applicatie met een hoge dichtheid
- De glasvezel naar het gebouw
- De interne connectortoepassing in glasvezelapparatuur.
Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.
Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
De verpakking kan aangepast worden.
