Thuis > Producten> MPO MTP> 24F MTP-LC OM4 Glasvezel Harnaskabel met 2,0 mm Recht Ontwerp voor High-Density Datacenters

24F MTP-LC OM4 Glasvezel Harnaskabel met 2,0 mm Recht Ontwerp voor High-Density Datacenters

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Basisinformatie
Plaats van herkomst: China
Merknaam: HELLOSIGNAL® OR OEM
Min. bestelaantal: 50st
Verpakking Details: 10 stuks / plastic zak
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities: T/T
Levering vermogen: geen limiet
Beste prijs Contact nu
Gedetailleerde informatie
Duurzaamheid: <0.3dB typische verandering, 200 paringen Uitwisselbaarheid: ≤0,2dB
Inbreng-trekproef: Boven 600 keer, IL Treksterkte: >70N
Werktemperatuur (°C): -40 tot +85°C
Markeren:

24F MTP-LC kabelboom

,

OM4 glasvezelkabelboom

,

2

Productomschrijving

24F MTP OM4 Glasvezel MTP-LC 2,0 mm rechte harnaskabels

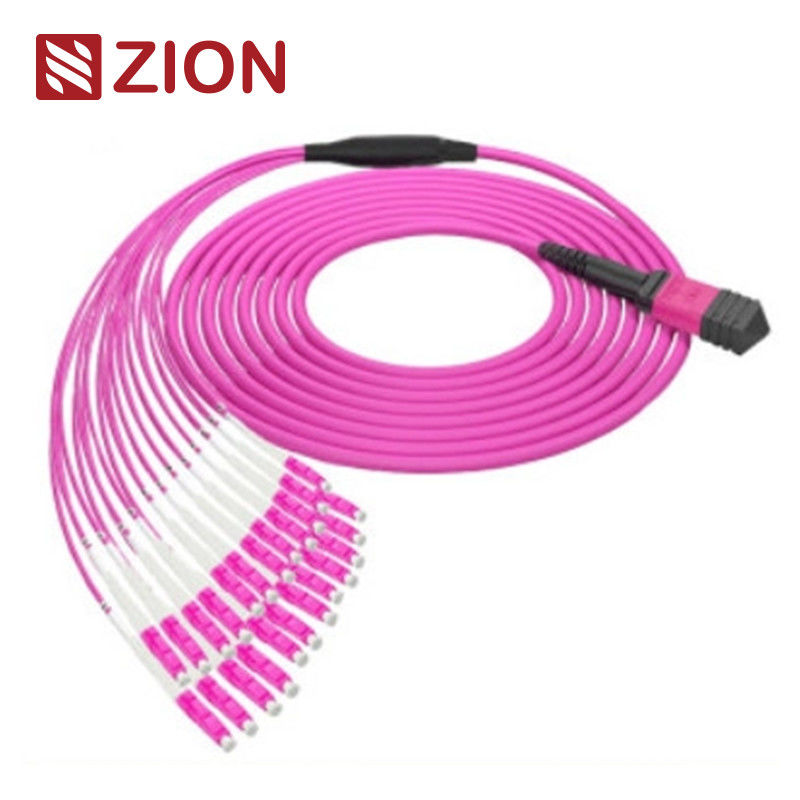

24F MTP-LC OM4 Glasvezel Harnaskabel met 2,0 mm Recht Ontwerp voor High-Density Datacenters 0
Zions productinformatie
Zion Code: ZCM21A58HAAX
Zion Beschrijving: 24F MTP OM4 Glasvezel MTP-LC 2.0mm rechte harnaskabels
Productoverzicht
De MTP-connector is een multi-vezel push-on-connector die is ontworpen voor hoogdichte glasvezeltoepassingen.Deze 24-kern MTP Female tot 12 LC Duplex harness kabel is geoptimaliseerd voor 40G QSFP+ PLR4 tot 10G SFP+ LR optics direct verbinding en high density datacenter omgevingen.
MTP-connectoren zijn gestandaardiseerd volgens de EIA/TIA-604-5-regels en worden onderscheiden op basis van het aantal kernen, het geslacht (mannelijk/vrouwelijk) en het polijsttype (PC of APC).
Naleving van industriële normen
MTP-connectornormen
MTP-referentie voor één modus: EIA/TIA-604-5
MTP Single Mode Housing Details: SM APC: Groene connectoren+zwarte boot (Standard Loss MTP)
SM APC: Gele connectoren+zwarte boot (MTP met superlaag verlies)
MTP Multimode Referentie: EIA/TIA-604-5
MTP Multimode Housing Details: OM1&OM2 PC: Beige connectoren + zwarte boot (Standard Loss MTP)
OM3&OM4 PC: Aqua connectoren+zwarte laars (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standard loss MTP)
  • Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
  • 10G-vezelkanaalcompatibel
  • 40G en 100G IEEE 802.3
Andere standaarden voor aansluitingen
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973 enz.
  • E2000: IEC 61754-15
Beschikbare vezelsoorten
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optische specificaties
Invoegingsverlies
MTP (IEC 61300-3-34) Single-mode (APC 8 graden gepolijst): Standaardverlies: ≤0,75dB ((max), ≤0,50dB ((typisch); Superlaag verlies: ≤0,35dB ((max), ≤0,20dB ((typisch)
MTP (IEC 61300-3-34) Multimode (PC Flat Polish): Standaardverlies: ≤0,6dB (max), ≤0,50 (typisch); Superlaag verlies: ≤0,35dB (max), ≤0,20dB (typisch)
LC/SC/FC/ST (IEC 61300-3-6) Eénmodus (APC gepolijst met 8 graden): ≤0,3 dB
LC/SC/FC/ST (IEC 61300-3-6) Multimode (PC Flat Polish): ≤0,3 dB
Terugkeerverlies
MTP Single Mode (APC gepolijst met 8 graden): ≥ 60 dB
MTP Multimode (PC Flat Polish): ≥ 25dB
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
LC/SC/FC/ST: ≥ 35 dB
Prestatiespecificaties
  • Duurzaamheid: < 0,3 dB typische verandering (200 paringen)
  • Verwisselbaarheid: ≤ 0,2 dB
  • Inbreng-trekproef: 500 keer, IL<0,5dB
  • Treksterkte: > 70N
  • Insteektijden: > 600
  • Werktemperatuur (APC): -40°C tot +85°C
Belangrijkste kenmerken
  • Laag invoegverlies, hoog rendementverlies
  • MT-gebaseerde Multi-Fiber Connector met 4,8,12 en 24 vezelterminaties
  • Economische oplossing voor massa-afsluiting van vezels
  • Ontworpen voor toepassingen met lage en standaardverlies SM en MM
  • Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
  • Kleurgecodeerde behuizingen voor het onderscheid tussen vezeltype, poetstype en connectorkwaliteit
  • Uitstekende herhaalbaarheid en uitwisselbaarheid
Voordelen van MPO/MTP-kabels
  • Hoge kwaliteit - fabrieksvoorbereid, getest en verpakt met testrapporten voor documentatie en kwaliteitscontrole
  • Ruimtebesparing - Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning in datacenters
  • Tijdsbesparend - Plug and play-ontwerp verkort de installatietijd aanzienlijk
Toepassingen
Ontworpen voor 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 en high-density datacenter omgevingen.Deze 24 fiber harness kabel wordt gebruikt voor het aansluiten van (12) SFP + in een MTP adapter paneel en MTP stam.
Alle MTP-connectoren zijn afkomstig van Senko/Nissin/Sumitomo.
  • Omgevingen met een hoge dichtheid van datacenters
  • Vezels voor gebouwen
  • Applicaties voor interne connectoren in glasvezelapparatuur
24F MTP-LC OM4 Glasvezel Harnaskabel met 2,0 mm Recht Ontwerp voor High-Density Datacenters 1 24F MTP-LC OM4 Glasvezel Harnaskabel met 2,0 mm Recht Ontwerp voor High-Density Datacenters 2
Gerelateerde producten
Zion Communication's Hot MTP-LC rechte harnaskabels:
  • 7236037 ZCM11A12HIA: 8F MPO SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236038 ZCM11A22HIA: 12F MPO SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236039 ZCM11A52HIA: 24F MPO SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236046 ZCM21A12HIA: 8F MTP SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236047 ZCM21A22HIA: 12F MTP SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236048 ZCM21A52HIA: 24F MTP SM Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
Verpakking en aanpassing
De standaardverpakking omvat geëtiketteerde en gemarkeerde glasvezelkabels in beschermende kartonnen.
OEM/ODM-diensten beschikbaar
  • Kleur van de kabel, drukwerk en aanpassing van het jasmateriaal
  • OEM-label, identificatieringen, kabellabels en verzendmerken
  • Verschillende kwaliteitsniveaus beschikbaar
