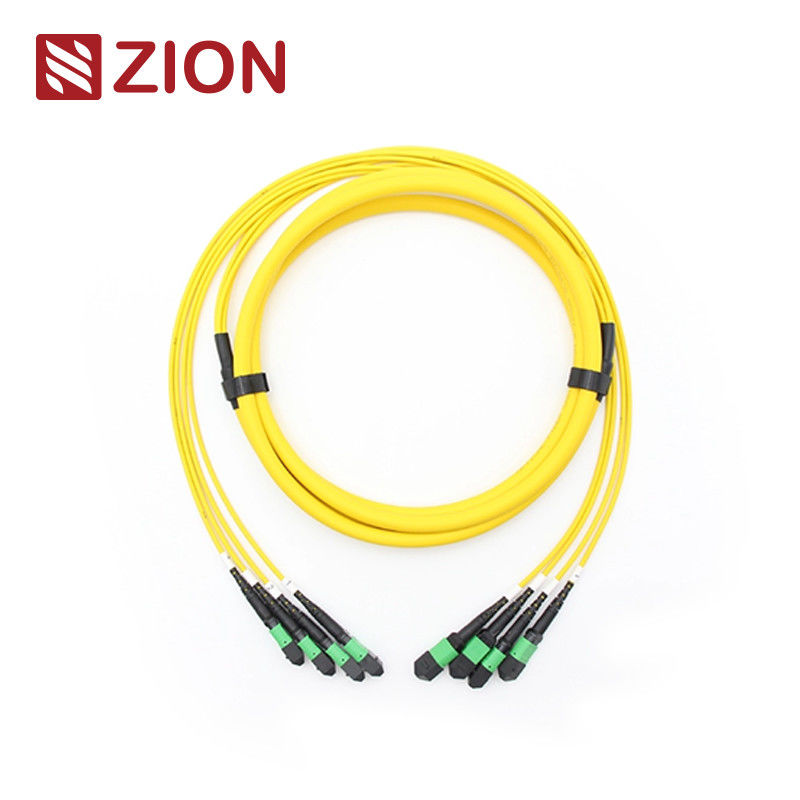

48F(4x12) MPO SM Glasvezel Turnk-kabel

Verbindingen Industrieel standaard

MPO SingleModeReferentie:IEC 61754-7

MPO SingleModeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele aansluitingen+zwarte boot (Super Low Loss MPO)

MPO MultimodeReferentie:IEC 61754-7

MPO MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte laars (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)

• Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
• 10G-vezelkanaalcompatibel
• 40G en 100G IEEE 802.3

Optische specificaties

Invoegverlies (MPO) ((IEC 61300-3-34)Single-mode (APC)8 graden gepolijst):Standardverlies:≤ 0,75 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max), ≤ 0,20 dB (typisch)

Invoegingsverlies (MPO) (IEC 61300-3-34)Multimode (PC)Platte lak):Standardverlies:≤ 0,6 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max) ≤ 0,20 dB (typisch)

Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB

Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3 dB

Verlies van rendement (MPO)Single-mode (APC)8 graden gepolijst):≥ 60 dB(8 graden polijst)

Verlies van rendement (MPO)Multimode (PC)Platte lak):≥ 25 dB

Verlies van rendement ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Verlies van rendement ((LC/SC/FC/ST):≥ 35 dB

Duurzaamheid:< 0,3 dB typische verandering (200 parings)

Uitwisselbaarheid : ≤ 0,2 dB

Inbreng-trek test: 500 keer, IL<0.5 dB

Treksterkte:> 70N

WerktemperatuurEenvoudige modus (APC):-40°C tot +85°C

Kenmerken

• Laag invoegverlies, hoog rendementverlies
• MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
• Economische oplossing voor massa-afsluiting van vezels
• Ontworpen voor toepassingen met lage en standaardverlies SM en MM
• Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
• Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
• Goed in herhaalbaarheid en uitwisselbaarheid

Toepassing

12F MPO-LC/SC/FC/ST Straight harness Kabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high density datacenter. Het is geoptimaliseerd voor 10/40/100G high density datacenter toepassingen.
Alle MPO-connectoren van OMC zijn van Senko/Nissin/Sumitomo.

• De Data Center applicatie met een hoge dichtheid
• De glasvezel naar het gebouw
• De interne connectortoepassing in glasvezelapparatuur.

Naamgeving Regels&Order Confirmation Information:

Druk op Pull Tab voor Senko MPO

24F-144F MPO/MTP TRUNK CABLE

Producten Materialen-kabel

Verbindingsvezelkanaal

Opmerking: de vrouwelijke aansluiting moet aansluiten op de mannelijke aansluiting.

MPO-MPO 12F Trunk kabel tekening.

Algemene lengte ((L) ((m): lengte van de tolerantie ((cm)
011040

Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden

Omdat 24F-144F MPO/MTP stamkabel's eenheid connector is 12F MPO/MTP, dus het hebben dezelfde polariteit als enkel 12F
MPO/MTP hoofdkabel.

Informatie over het materiaal

Zion Communication's hot MPO/MTP TRUNK CABLE

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Turnk Cable
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasvezel Turnk Kabel
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasvezel Turnk Kabel
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Turnk Cable
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasvezel Turnk Kabel
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasvezel Turnk Kabel

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

OEM/ODM-service voor u

• Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
• OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
• Verschillende kwaliteitsniveaus.
