Zion Code en beschrijving
Zion Code: ZCM22C8HIAX

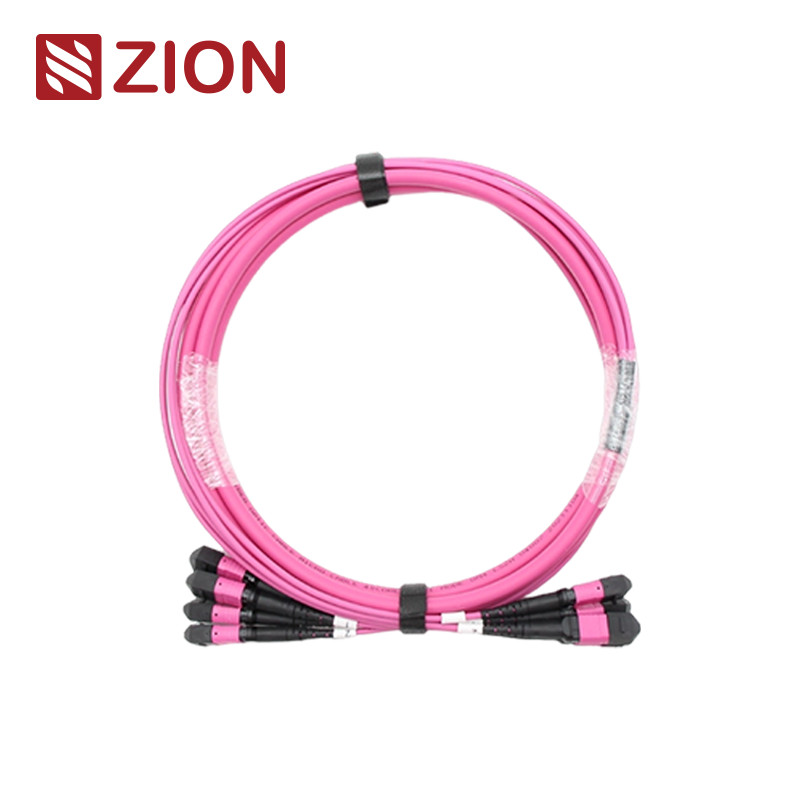

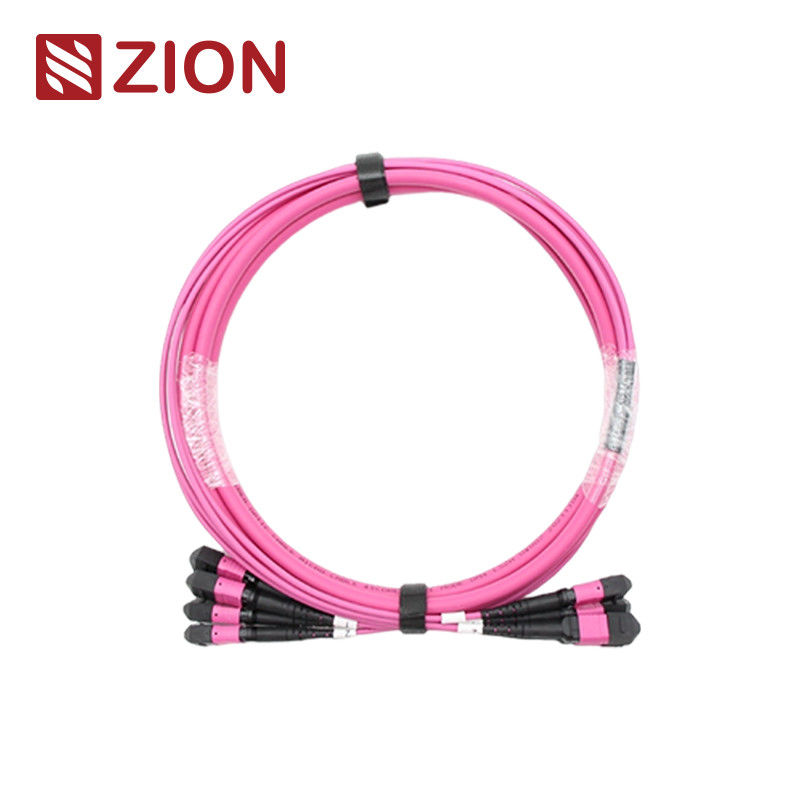

Zion Beschrijving: (4*12) 48F MTP OM4 Glasvezel Kabel
De MTP-connector is een type vezelconnector.Het MTP-high-density-vezelvoorverbindingssysteem wordt momenteel hoofdzakelijk gebruikt in de toepassing van high-density-omgevingen van datacenters, de toepassing van optische vezels op het gebouw en de interne verbindingstoepassingen in de optische transceiverapparatuur, zoals het optische apparaat, 40G, 100G, QSFP +.
MTP-connectortypen worden onderscheiden volgens de voorschriften EIA/TIA-604-5: kernnummers (arraynummer), mannelijke kop (mannelijk, vrouwelijk), polariteit (PC of APC).
24F-144F MPO/MTP TRUNK CABLE wordt afgesloten met een MPO/MTP connector aan beide uiteinden.De patchkabel/stamkabel is verkrijgbaar met 12, 24, 48,60, 72,96,144fibers. Ondersteun snelheden tot 10/40/100Gbps oplossingen voor datacenters. Ze worden meestal gebruikt om cassettes, panelen of robuuste MPO/MTP-fan-outs te verbinden,en de snelle inzet van high-density backbone-kabels in datacenters en andere omgevingen met veel glasvezels te vergemakkelijkenDaarnaast biedt MPO/MTP ook veel flexibiliteit en gemak als je de connectorstijl in de patch panelen moet veranderen.Installeer een nieuwe cassette met de nieuwe connector stijl op de cross-connect kant van het patch paneel.
Verbindingen Industrieel standaard
MTP-singlemodeReferentie:EIA/TIA-604-5
MTP-singlemodeDetail van de woning:SM APC: Groene aansluitingen+zwarte boot (MTP met standaardverlies)
SM APC: Gele connectoren+zwarte boot (MTP met superlaag verlies)
MTP MultimodeReferentie:EIA/TIA-604-5
MTP MultimodeDetail van de woning:OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MTP)
OM3&OM4 PC: Aqua connectoren+zwarte laars (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standard loss MTP)
- Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3
Optische specificaties
Invoegverlies (MTP) ((IEC 61300-3-34)Single-mode (APC)8 graden gepolijst):Standardverlies:≤ 0,75 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (MTP) (IEC 61300-3-34)Multimode (PC)Platte lak):Standardverlies:≤ 0,6 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies:≤ 0,35 dB (max) ≤ 0,20 dB (typisch)
Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB
Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3 dB
Verlies van rendement (MTP)Single-mode (APC)8 graden gepolijst):≥ 60 dB(8 graden polijst)
Verlies van rendement (MTP)Multimode (PC)Platte lak):≥ 25 dB
Verlies van rendement ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Verlies van rendement ((LC/SC/FC/ST):≥ 35 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Uitwisselbaarheid : ≤ 0,2 dB
Inbreng-trek test: 500 keer, IL<0.5 dB
Treksterkte:> 70N
Insteektijden:> 600
WerktemperatuurEenvoudige modus (APC):-40°C tot +85°C
Kenmerken
- Laag invoegverlies, hoog rendementverlies
- MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
- Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
- Goed in herhaalbaarheid en uitwisselbaarheid
Toepassing
Alle MTP-connectoren van OMC zijn van Senko/Nissin/Sumitomo.
- De Data Center applicatie met een hoge dichtheid
- De glasvezel naar het gebouw
- De interne connectortoepassing in glasvezelapparatuur.
Naamgeving Regels&Order Confirmation Information:
Druk op Pull Tab voor Senko MTP
24F-144F MPO/MTP TRUNK CABLE
Producten Materialen-kabel
Verbindingsvezelkanaal
Opmerking: de vrouwelijke aansluiting moet aansluiten op de mannelijke aansluiting.
MTP-MTP 12F Trunk kabel tekening.
| Algemene lengte ((L)) ((m)) |
lengte van de tolerantie ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ¢+0,5% x L/-0 |
|
Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden
Omdat 24F-144F MPO/MTP stamkabel's eenheid connector is 12F MPO/MTP, dus het hebben dezelfde polariteit als enkel 12F
MPO/MTP hoofdkabel.
Informatie over het materiaal
Zion Communication's hot MPO/MTP TRUNK CABLE
7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Turnk Cable

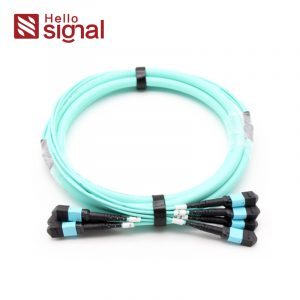

7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasvezel Turnk Kabel

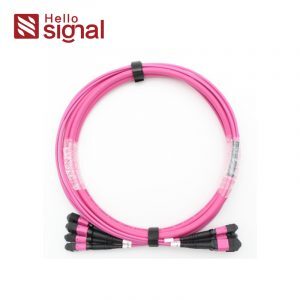

7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasvezel Turnk Kabel

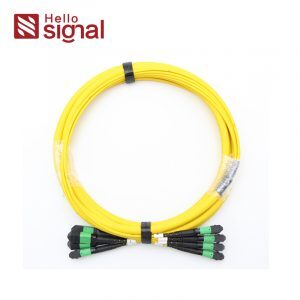

7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Turnk Cable
7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasvezel Turnk Kabel
7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasvezel Turnk Kabel
Verpakking
Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.
Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
De verpakking kan aangepast worden.
OEM/ODM-service voor u
- Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
- Verschillende kwaliteitsniveaus.
