| Plaats van herkomst: | Chinees |
|---|---|
| Merknaam: | HELLOSIGNAL® OR OEM |
| Min. bestelaantal: | 50 stuks |
| Verpakking Details: | 10 stuks / plastic zak |
| Levertijd: | Normaal 25 dagen na ontving de storting. |
| Betalingscondities: | T/T |
| Levering vermogen: | Geen limiet |
| Gewicht: | < 1,2 kg | grootte: | 227 mmx160 mmx70 mm |
|---|---|---|---|
| Werktemperatuur: | -10℃~+50℃ | Bergingstemperatuur: | -40°C~+70°C |
| Afbeelding: | 7 inch kleuren touchscreen, resolutie 1024x600 |

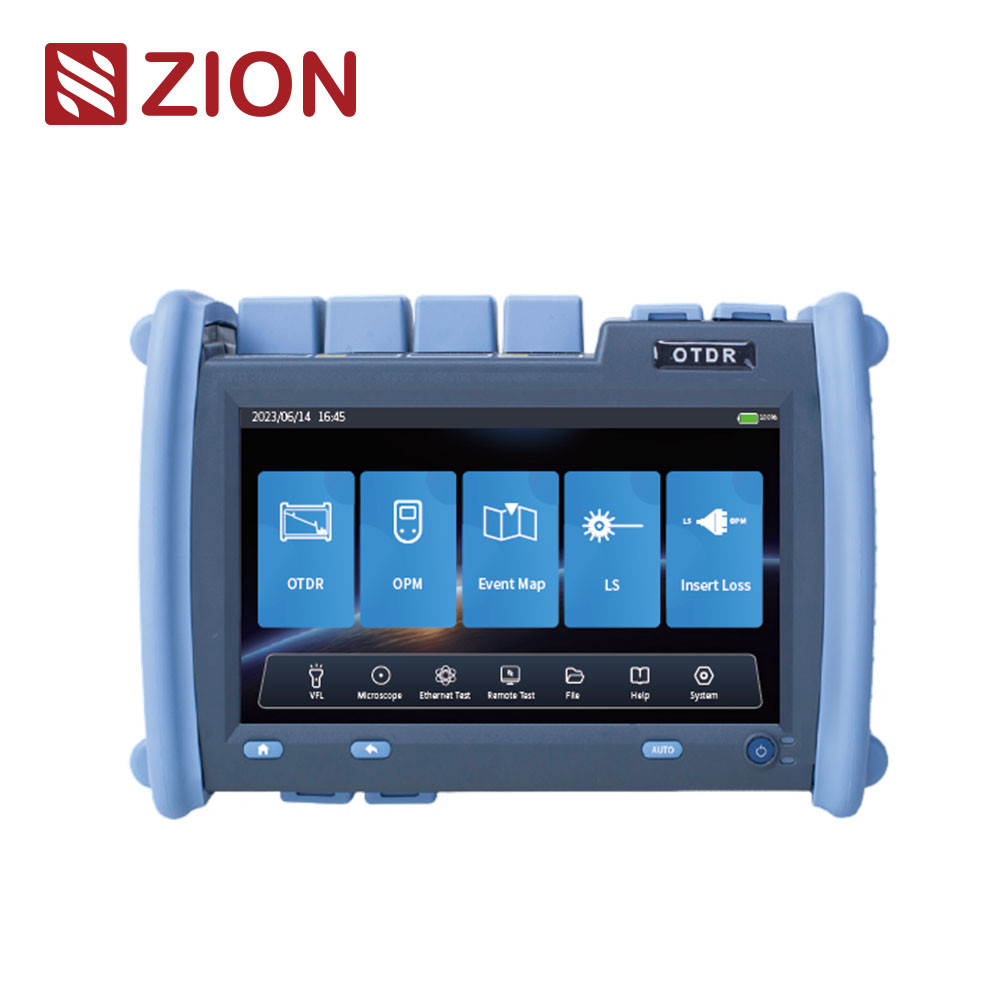

| Het OTDR-systeem van de ZCOTDR-6800-serie met een hoge prestatie heeft een kleurscherm van 7 inch, waardoor de bediening eenvoudiger wordt.Het integreert multifunctiefuncties om klanten te helpen de veldtest van de communicatieverbinding en het latere onderhoud effectiever op te lossenHet maximale dynamische bereik bedraagt 45 dB. Het kan door de lichtsplitter worden doordrongen om de prestaties bij PON-netwerktest effectief te verbeteren. De ZCOTDR-6800-serie wordt voornamelijk gebruikt om de lengte, verlies en verbindingskwaliteit van glasvezel en kabel te meten.noodreparatieHet wordt voornamelijk gebruikt in stedelijke trunklijnen, backbone netwerken en metropoolnetwerken. |
||||||||||||||||||
| Productkenmerken | ||||||||||||||||||
| • Quad-core processor, Linux-systeem, soepele bediening | |
|||||||||||||||||
| • Het min blind gebied is 0,8 m, het maximale dynamische bereik is 45 dB | ||||||||||||||||||
| • Grote opslagcapaciteit, interne opslag > 12 GB | ||||||||||||||||||
| • Genereren van een PDF-test- en diagnoseverslag met één klik | ||||||||||||||||||
| • HD-multi-touch capacitieve scherm, resolutie 1024x600 | ||||||||||||||||||
| • PON-netwerksplittertest, tot 1/64 ondersteuning | ||||||||||||||||||
| • Standaard SOR-bestandsformaat | ||||||||||||||||||
| • De bestandsnaam kan zowel in het Chinees als in het Engels worden ingevoerd | ||||||||||||||||||
| • Integratie van OTDR/VFL/LS/OPM/Event Map/Loss Test /End Face Identifier/Ethernet Remote/Network test |
||||||||||||||||||
| Technische specificaties | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| Model | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| Type | SM | MM | SM/MM | |||||||||||||||
| Waallengte | 1650 nm | 1310 nm 1550 nm |
1310 nm 1490 nm 1550 nm |
1310 nm 1550 nm 1625 nm |
1310 nm /1550 nm /1650 nm |
1310 nm 1490 nm 1550 nm 1625 nm |
850 nm 1300 nm |
850 nm 1300 nm 1310 nm 1550 nm |
||||||||||
| MaxDynamisch bereik ((dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| Gebeurtenisblinde zone | 1 m | 0.8m | 0.8m | 1 m | 0.8m | 1 m | 1 m | 1 m | ||||||||||
| ATT blinde zone | 5 m | 4 m | 4 m | 5 m | 4 m | 4 m | 5 m | 5 m | ||||||||||
| Testbereik | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| Breedte van de puls | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| Accuraatheid in de verte | ±(0,75m+monsterinterval+0,005%xtestafstand) | |||||||||||||||||
| Verliesnauwkeurigheid | ±0,01 dB/dB | |||||||||||||||||
| Maximale steekproefpunten | ≥256k | |||||||||||||||||
| Resolutie van de steekproef | 0.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| Reflectie nauwkeurigheid | 00,03 dB/dB | |||||||||||||||||
| Bestandsindeling | SOR standaard bestandsformaat | |||||||||||||||||
| Verliesanalyse | Vierpuntsmethode /vijfpuntsmethode | |||||||||||||||||
| Veiligheidsniveau van de laser | Klasse II | |||||||||||||||||
| Vernieuwingssnelheid | 3 Hz (Type.) | |||||||||||||||||
| Gegevensopslag | ≥ 12 GB | |||||||||||||||||
| Verbinding | FC/UPc ((verwisselbaar SC,ST) | |||||||||||||||||
| OPM | ||||||||||||||||||
| Golflengtebereik | 800 nm tot 1700 nm | |||||||||||||||||
| Verbinding | Universele FC/SC/ST | |||||||||||||||||
| Toetsomvang | -50 dBm~+26 dBm/-70 dBm~+10 dBm | |||||||||||||||||
| Onzekerheid | ± 5% | |||||||||||||||||
| Kalibratiegolflengte | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| Waallengte | Conform OTDR-uitgangsgolflengte | |||||||||||||||||
| Uitgangsvermogen | ≥-5 dBm | |||||||||||||||||
| Stabiliteit | CW, +0,5 dB/15min (test na 15 minuten voorverhitting) | |||||||||||||||||
| Verbinding | FC/UPC ((verwisselbaar SC,ST) | |||||||||||||||||
| VFL | ||||||||||||||||||
| Waallengte | 650nm士20nm | |||||||||||||||||
| Uitgangsvermogen | ≥ 10 mW | |||||||||||||||||
| Modus | CW/1Hz/2Hz | |||||||||||||||||
| Verbinding | FC/UPC ((verwisselbaar SC,ST) | |||||||||||||||||
| De optische verliestestindex verwijst naar de bovenstaande lichtbron en optische vermogenmeterindex. | ||||||||||||||||||
| Andere | ||||||||||||||||||
| Afbeelding | 7 inch kleuren touchscreen, resolutie 1024x600 | |||||||||||||||||
| Stroomvoorziening | AC/DC-adapter: invoer: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, Lithiumbatterie: 7.4v, 5200mAh | |||||||||||||||||
| werktemperatuur | -10°C~+50°C | |||||||||||||||||
| Bergingstemperatuur | 40°C~+70°C | |||||||||||||||||
| relatieve luchtvochtigheid | 0~95%, niet-condenserend | |||||||||||||||||
| Gewicht | < 1,2 kg | |||||||||||||||||
| Grootte | 227 mmx160 mmx70 mm | |||||||||||||||||
| Gegevensinterface | USB-Ax2, Type-C-poort, RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
| Energieverlies | < 6W | |||||||||||||||||
| Functies van Host: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test | ||||||||||||||||||
| Configuratielijst | ||||||||||||||||||
| Nee, dat is niet zo. | Naam | Hoeveelheid | Opmerking | |||||||||||||||
| 1 | Gasheer | 1 | ||||||||||||||||
| 2 | AC/DC-adapter | 1 | ||||||||||||||||
| 3 | U-schijf (met analyse-software/gebruikershandleiding) | 1 | ||||||||||||||||
| 4 | Gegevenslijn | 1 | ||||||||||||||||
| 5 | OTDR SC-adapter | 1 | ||||||||||||||||
| 6 | OPM SC-adapter | 1 | ||||||||||||||||
| 7 | Gebruikershandleiding | 1 | ||||||||||||||||
| 8 | Kalibratiecertificaat | 10 | ||||||||||||||||
| 9 | Certificaat/waarborgkaart | 1 | ||||||||||||||||
| 10 | Schoon katoenen stuk | 1 | ||||||||||||||||
| 11 | met een diameter van niet meer dan 15 mm | 1 | ||||||||||||||||
| 12 | Speciale rugzak voor instrumenten | 1 | ||||||||||||||||
