0,05 mm FEP isolatie binnen Cat5e netwerkkabel UL ETL gecertificeerd nr 7112115
F/UTP CAT 5e BC CMP massieve 0,50 mm koperen geleider Cat5e-netwerkkabel voor binnen, UL/ETL-gecertificeerd NEE 7112115
F/UTP CAT 5e massieve 0,50 mm koperen geleider, CMP-mantelnetwerkkabel 7112115
F/UTP CAT 5e CMP-wereldmarkt (NR. 7112115)
Constructiespecificaties
| Onderdeel |
Specificatie |
| Geleider |
0,50 ± 0,005 mm massief blank koper |
| Paren |
4 paar |
| Isolatie |
1,01 ± 0,05 mm FEP |
| Isolatie kleuren |
Blauw-wit/blauw, oranje-wit/oranje
Groen-wit/groen, bruin-wit/bruin |
| Afgeschermd 1 |
PET-folie |
| Afvoerdraad |
0,40 ± 0,005 mm TC/0,5 mm CCS |
| Algemeen schild |
Al/PET-folie, folie met de voorkant naar buiten |
| RipCord |
Kevlar |
| Uit jas |
6,0 ± 0,2 mm CMP |
Opmerking: Geleiders van 0,45 mm tot 0,50 mm kunnen allemaal de Fluke-test doorstaan, de vrije hoogte van 0,50 mm is groter dan 0,45 mm

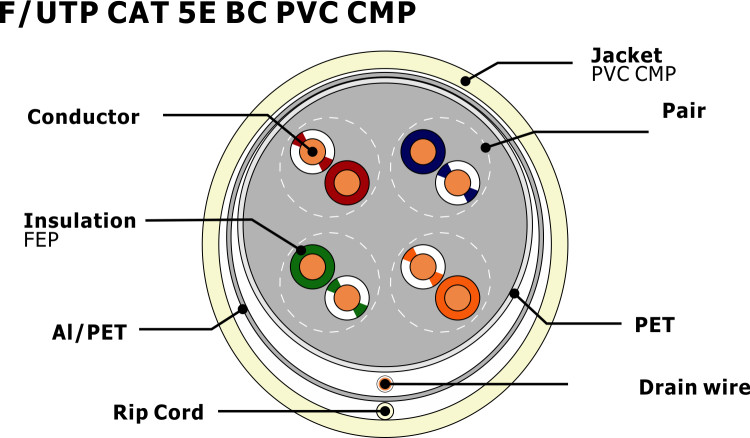

Dwarsdoorsnede
Naleving en certificeringen
Referentienormen en certificaten
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Elektrische kenmerken
| Parameter |
Specificatie |
| DC-weerstand |
<9,38 Ohm/100m bij 20℃ |
| Onbalans DC-weerstand |
5% @ 20℃ |
| Wederzijdse capaciteit |
5,6 nF/100m |
| Karakteristieke impedantie |
1 - 100 MHz: 100±15 Ohm
100 - 350 MHz: 100±20 Ohm |
| Maximale frequentie |
100 MHz |
| Capaciteit onbalans |
330 pF/100 m |
| NVP |
63% |
| Vertraging scheef |
≤ 45ns/100m |
Fysieke eigenschappen
| Eigendom |
Waarde |
| Trekspanning (max.) |
≥13,5 MPa |
| Buigradius (min.) |
8×OD van jas |
| Bedrijfstemperatuur |
-20 tot 80 ℃ (-4 tot 167 ℉) |
Prestatiekenmerken
| Frequentie (MHz) |
RL (min.) (dB) |
Invoegverlies (max.) (dB/100m) |
Voortplantingsvertraging (max.) (ns/100m) |
Vertraging scheefheid (max.) (ns/100m) |
VOLGENDE (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100m) |
PSELNEXT (min.) (dB/100m) |
| 1 |
20.0 |
2.2 |
570,0 |
45,0 |
65,0 |
62,0 |
61,0 |
61,0 |
| 4 |
23.0 |
4.2 |
552,0 |
45,0 |
56,0 |
53,0 |
48,0 |
48,0 |
| 10 |
25.0 |
6.5 |
545,0 |
45,0 |
50,0 |
47,0 |
41,0 |
41,0 |
| 16 |
25.0 |
8.4 |
543,0 |
45,0 |
47,0 |
44,0 |
36,0 |
36,0 |
| 20 |
25.0 |
9.3 |
542,0 |
45,0 |
45,0 |
42,0 |
34,0 |
34,0 |
| 31.25 |
23.6 |
11.6 |
540,0 |
45,0 |
42,0 |
39,0 |
31.0 |
31.0 |
| 62,5 |
21.5 |
17.0 |
539,0 |
45,0 |
38,0 |
35,0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538,0 |
45,0 |
35,0 |
32,0 |
21.0 |
21.0 |
Opmerking: De bovenstaande transmissieprestaties voor de 100M, 20 ± 2 ℃ onder de geteste omstandigheden.
Bestelinformatie
| Item |
Details |
| Markering |
HELLOSIGNAL NR.7112115 F/UTP CAT5e 4PR 0,5 mm koper CMP ...305M |
| Binnenpakket |
305m/Spool, 305m/Reel (of per verzoek van de klant) |
| Buitenverpakking |
Verfdoos, Pallet (of per verzoek van de klant) |
| Levertijd |
Normaal gesproken 25 dagen na ontvangst van de aanbetaling |
| Merk |
HELLOSIGNAL® OF OEM |
CAT 5e kabeloverzicht
CAT 5e-kabel, genaamd Categorie 5e-kabel, wordt gebruikt voor de bekabelingsinfrastructuur van internet en ethernet. De kabelstandaard biedt prestaties tot 100 MHz en is geschikt voor de meeste soorten Ethernet via twisted pair tot 1000BASE-T (Gigabit Ethernet).
Toepassingen
Ondersteunt 1 Gbps met frequenties tot 100 MHz
10GBASE-T/POE/VoIP-toepassingen
Computers en laptops Netwerkconnectiviteit
Televisies en WiFi-toegangspunten
Netwerkapparaten en telefoons
Connectoren
RJ-45 is de standaardconnector die wordt gebruikt bij CAT 5e-kabelassemblages. RJ45 is de universele connector die bij 99% van de netwerkapparaten wordt gebruikt.
