Plaats van herkomst: | China |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | CE, ROHS, VDE, UL |
Modelnummer: | Micro lucht-geblazen vezeleenheid |
Min. bestelaantal: | 10 km |
Verpakking Details: | 1000M of 2000M/Houten Trommel |
Levertijd: | Normaal 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Optische Vezel: | CEI 60793-2-50 VAN ITU-T G.652、 G.657 | Opticakabel: | CEI、 60794-5 VAN CEI 60794-1-2 |
---|---|---|---|
Pakket: | 1000M of 2000M/Houten Trommel | Certificering: | CE, ROHS, VDE, UL |
Hoog licht: | Micro- Lucht Geblazen Vezeleenheid,Geblazen de Vezel Optische Kabel van CEI 60794-1-2 Lucht,Geblazen de Vezel Optische Kabel van itu-t G.652 Lucht |
Micro Geblazen de Vezel Optische Kabel lucht-Geblazen van de Vezeleenheid (MABFU) Lucht
Micro lucht-geblazen vezeleenheid (MABFU) | |||||||||||
Inleiding: | |||||||||||
MABFU is het belangrijke stuk van de lucht geblazen vezelkabel, en het is het populairste product van de binnen optische vezelkabels voor generische aanleg van kabelnetten in Wereldmarkt, speciaal in Europa, Japan, Zuid-Korea etc. MABFU is het product dat met kleine diameter, lichtgewicht, hoogst flexibiliteit en juiste stijfheid, en het kan worden geblazen in microduct van 5.0/3.5mm. De vezels zijn met een laag bedekt met een zachte acrylate hars die uitstekende dimensionaal en thermisch verstrekt de stabiliteit om de vezels te beschermen, daarnaast, de hars kan gemakkelijk van in het verbinden van de vezels worden ontdaan. De buitenschede is a thermoplastisch dat van lage wrijving is. De oppervlakte van de schede wordt ontworpen met speciale groeven, in vergelijking met de oppervlakte van de traditionele optische vezelkabel, het verstrekt niet alleen het hoge niveau van mechanische bescherming, maar ook de perfecte het blazen prestaties. |
|||||||||||
Eigenschappen en Voordelen: | |||||||||||
●2,4,6,8 en 12 vezelsopties. ●Stabiele structuur, goede mechanische en temperatuurprestaties. ●Ontworpen met speciale groeven om het blazen afstand vooruit te gaan. ●De lichtgewicht en juiste stijfheid, herhaalt installatie. ●Ontworpen zonder gel, het eenvoudige ontdoen van en behandeling. ●Beter kostenvoordeel in vergelijking met traditioneel product. ●Volledige toebehoren, minder arbeidskrachten, lagere installatietijd. |
|||||||||||
Normen: | |||||||||||
Tenzij anders gespecificeerd in deze specificatie, zullen alle vereisten hoofdzakelijk in overeenstemming zijn met de volgende standaardspecificaties. |
|||||||||||
Optische Vezel: | ITU-T G.652, G.657-CEI 60793-2-50 | ||||||||||
Opticakabel: | CEI 60794-1-2, CEI 60794-5 | ||||||||||

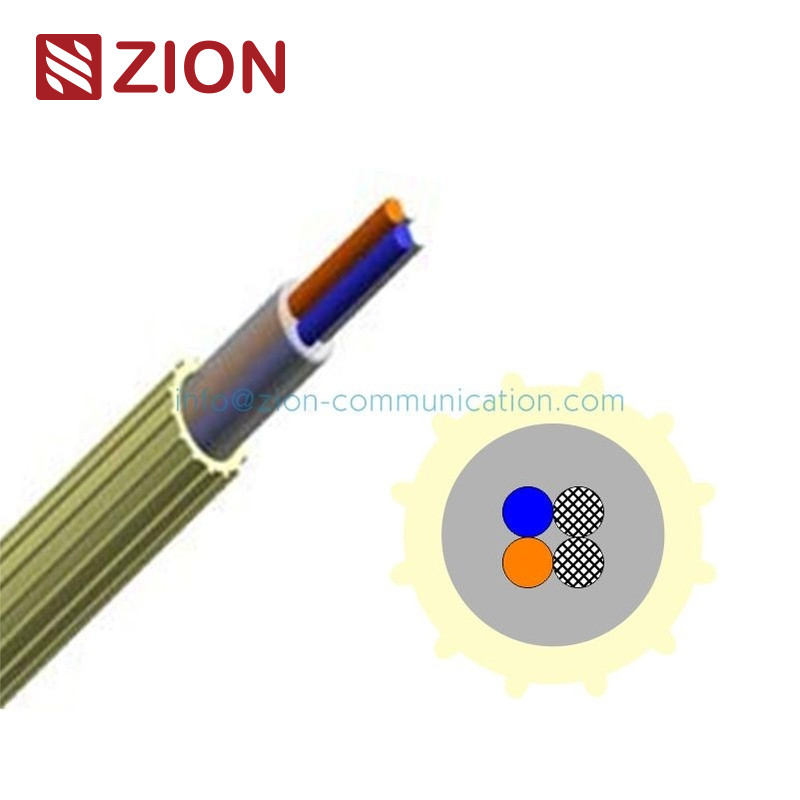

Dwarsdoorsnede: | |||||||||||
1, Optische Vezel 2, Hars 3, +2 " Gevulde“ Fibress 4, Lage Wrijvingschede 5, Groef |
|||||||||||
Basisprestaties | |||||||||||
Vezeltelling | 2 vezels | 4 vezels | 6 vezels | 8 vezels | 12 vezels | ||||||
Buitendiameter (mm) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
Gewicht (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
Min Bend-straal (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
Temperatuur | Opslag: - Verrichting 30℃ ~ +70℃: - Installatie 30℃ ~ +70℃: - 5℃ ~ +50℃ | ||||||||||
Kabellevensduur | 25 jaar | ||||||||||
Nota: Men adviseert dat de structuur van 2 vezelseenheid uit 2 gevulde vezels bestaat, voor het wordt bewezen dat 2 vezelseenheid met 2 gevulde vezels is beter dan één met nul of één gevulde vezel in de het blazen prestaties en de vezel ont*doen-capaciteit |
|||||||||||
Testende parameter | |||||||||||
De Vermindering van de vezeleenheid | |||||||||||
Vezeltype | SM G.652D, G.657.A1 | ||||||||||
Vermindering | 0.40dB/km maximum @1310nm | ||||||||||
0.30dB/km maximum @1550nm | |||||||||||
Het blazen Test | |||||||||||
Vezeltelling | 2 vezels | 4 vezels | 6 vezels | 8 vezels | 12 vezels | ||||||
Testmateriaal | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: Fbt-1,1 | ||||||||||
Standaardbuis | 5.0/3.5 mm | ||||||||||
Druk | 7bar/10bar | ||||||||||
Typische het blazen afstand | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
Typische het blazen tijd | 10min/18min | 10min/18min | 12min/18min | 13min/18min | 15min/18 min | ||||||
Mechanische Prestaties | |||||||||||
Test | Norm | Parameters | Testresultaten | ||||||||
Spanning | ENGELSE 18700 A1/501 CEI 60794-1-2-E1 |
De lading is 1×W | Extra vermindering ≤0.05dB na test |
||||||||
Kromming | CEI 60794-1-2--E11A | Diameter 40mm×3turns 5 cycli bij 20℃ |
Extra vermindering ≤0.05dB, na test | ||||||||
Verbrijzeling | CEI 60794-1-2-E3 | 100 N, jaren '60 | Extra vermindering ≤0.05dB, na test | ||||||||
Al het optische testen ging bij 1550 NM te werk | |||||||||||
Milieuprestaties | |||||||||||
Test | Norm | Parameters | Testresultaten | ||||||||
Temperatuurcyclus | CEI 60794-1-2-F1 | -30℃, +70℃, (2 cycli) |
Absolute vermindering ≤0.5dB/km, tijdens test Extra vermindering ≤0.1dB/km, tijdens en na test |
||||||||
Het water doorweekt | CEI 60794-5 | 1000 uren in water, 18℃~22℃ |
(Test na temperaturencyclus) ≤0.07dB/km Verandering in vergelijking met beginwaarde |
||||||||
Vochtige Hittecyclus | CEI 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Absolute vermindering ≤0.5dB/km, tijdens test Extra vermindering ≤0.1dB/km, tijdens en na test |
||||||||
Al het optische testen ging bij 1550 NM te werk | |||||||||||
VezelKleurencode | |||||||||||
Nr. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | |||||
Nr. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
Kleur | Rood | Zwart | Geel | Viooltje | Roze | Aqua | |||||
Schedekleur | |||||||||||
●Geel | |||||||||||
Leveringslengte | |||||||||||
De standaardleveringslengten zijn 1000m, 2000m, 3000m, 4000m, 6000m met een tolerantie van 0.5~+1%. Voor meer opties, gelieve de klantenservice te contacteren. |
|||||||||||
Verpakking | |||||||||||
Het vrije rollen in de pan. | |||||||||||
Vezeltelling | Lengte (m) |
Pan Size Φ×H (mm) |
Gewicht (Bruto) (kg) |
||||||||
2~4 vezels | 2000 m | φ510 × 200 | 8.0 | ||||||||
4000 m | φ510 × 200 | 10.0 | |||||||||
6000 m | φ510 × 300 | 13.0 | |||||||||
6 vezels | 2000 m | φ510 × 200 | 9.0 | ||||||||
4000 m | φ510 × 300 | 12.0 | |||||||||
8 vezels | 2000 m | φ510 × 200 | 9.0 | ||||||||
4000 m | φ510 × 300 | 14.0 | |||||||||
12 vezels | 1000 m | φ510 × 200 | 8.0 | ||||||||
2000 m | φ510 × 200 | 10.0 | |||||||||
3000 m | φ510 × 300 | 14.0 | |||||||||
4000 m | φ510 × 300 | 15.0 | |||||||||
