FTTH GYFXBY 1 Optische Kabel van de 2 4 6 8 Kernen de Binnen Openluchtvezel met FRP niet Metaal

FTTH GYFXBY 1 2 4 6 8 Kernen Innen/Uitdoor Glasvezelkabel Platte communicatiekabel met FRP niet-metaal

GYFXBY Platvormige en zelfdragende enkelbuis-vezeloptische kabel voor netwerken in plattelandsgebieden



Inleiding

De optische vezels worden in een losse buis geplaatst die van hoogmodulair plastic is gemaakt en gevuld is met een buisvulling.Twee glasvezelversterkte kunststofstaven (FRP) worden parallel buiten de buis geplaatst, en tussen de buis en de staven waterdichte garens worden geplaatst, vervolgens wordt een platte PE-slijm geëxtrudeerd.
In het distributie-segment van optische netwerken op het plattelandde kabel kan worden gebruikt als dropkabel voor zelfdragende luchtinstallaties om vertakkingspunten te verbinden met toegangspunten voor abonnees;.



Kenmerken

nauwkeurige procescontrole die zorgt voor een goede mechanische en temperatuursprestaties
Unieke vlakke vorm met uitstekende verdrukkingsweerstand,toepasbaar op speciale wigklemmen voor installatie
Twee FRP-sterkteelementen parallel dicht bij de buis, gemakkelijk te verwijderen
Volledig dielektrisch ontwerp, toepasbaar op bliksemgevoelige gebieden
Uni-tube, kleine ruimte en lichtgewicht, gemakkelijk te installeren





Productserie

DeProductserievoor glasvezelkabels is ingedeeld in drie categorieën:Voedingssysteem,Distributie, enLaat vallen.Hieronder vindt u een verdeling van de verschillende kabeltypen binnen elk segment:

• Feedersegment:

Deze kabels worden meestal gebruikt voor communicatie over lange afstanden, vaak in buitenomgevingen.

GYTA/GYTS:Stranded loose tubeDeze kabels zijn ontworpen voor hoogwaardige communicatie met meerdere vezels in een losse buisconfiguratie voor extra bescherming en flexibiliteit.



Elk van deze productsoorten heeft verschillende doeleinden binnen glasvezelnetwerken, van backbone-transmissie over lange afstand tot distributie- en dropverbindingen dichter bij de gebruiker.

• Afvalsegment:

Deze worden gewoonlijk gebruikt voor de eindverbinding van een distributiepunt naar de eindgebruiker, meestal in huizen of gebouwen.

GJXH:Kabels voor het afvoeren van boeg- en boogvormige toestellenDit type kabel heeft een robuust ontwerp metmet een breedte van niet meer dan 50 mmen wordt doorgaans gebruikt voor installaties op korte afstand.

• Distributie-segment:

Deze kabels worden gebruikt voor de aansluiting van het voedingsnetwerk op het eindgebruikersnetwerk of voor tussenverbindingen.

GYAXZY:Eenbuis Aramid LSZH-slijmDeze kabel heeft een enkele buisconfiguratie en beschiktAramidsterktelid met eenDe in punt 2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de verpakking.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de veiligheid en het milieu te waarborgen.GYGXZY:PE-slijm van glasgarens met een enkele buis. vergelijkbaar met het bovenstaande, maar met eenGlasgarenseen lid van de kracht enPolyethyleen (PE)De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn betreffende de bescherming van de gezondheid van personen met een handicap.GTJGA:Gekleurde TBF APL CSMEen meer specifiek type kabel met een geslepen kern, ontworpen voor distributie over grote afstanden.GYFXBY:Vlakvormige en zelfdragende eenbuis. Een platte vorm met eenzelfvoorzienendDeze functie biedt een gemakkelijke installatiemethode, die vaak wordt gebruikt in omgevingen die flexibele maar robuuste bekabeling vereisen.GYAXTC8Y:Figuur 8 Zelfdragende eenbuis-aramide. AFiguur 8met:AramidGarens voor sterkte en zelfdragende eigenschappen.GYFC8A-3U:3-eenheid FRP APL figuur-8. AFiguur 8ontwerp met3 eenheden FRPvoor extra sterkte en zelfdragendheid, meestal voor ruige omgevingen.

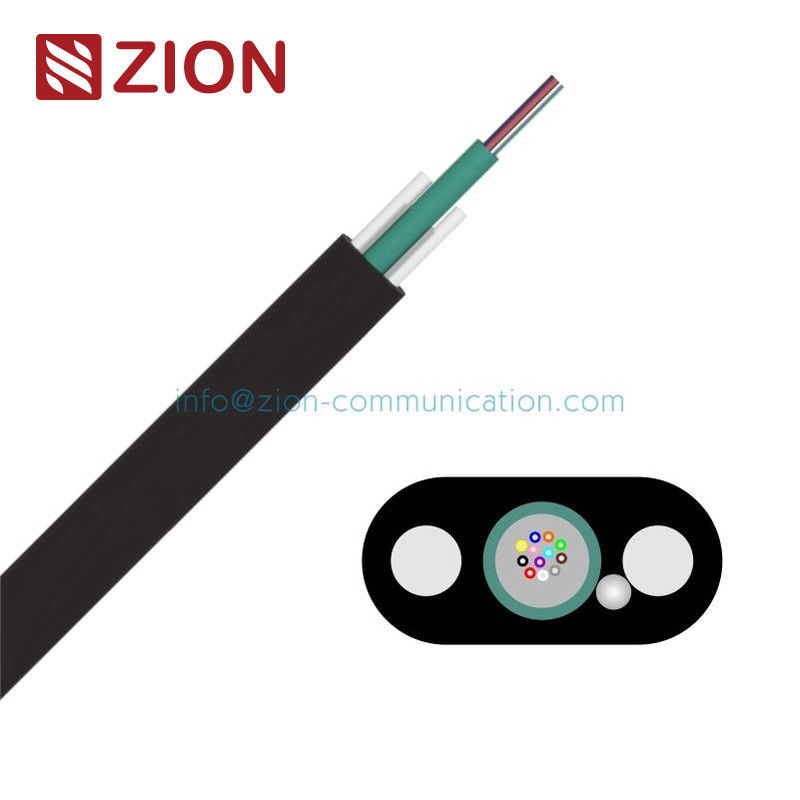

Tekeningsgraad





1. Buisvulling: geschikte waterblokkerende vulstof.
2- losse buis: thermoplastisch materiaal.
3Optische vezels
4Sterkte: glasvezelversterkte kunststofstaaf (GFRP).
5. waterdicht materiaal: waterdicht garen.
6- Buitenmantel: zwart polyethyleen.









Techniekkenmerken

GYFXBY-02-24XnDiameter mm:4.6*8.1(3.0 buis)

GYFXBY-02-24XnGewicht ((kg/km):35

GYFXBY-02-24XnDiameter FRP:1.6

GYFXBY-02-24XnTreksterkteLangetermijn/korte termijn(N):400/1400

GYFXBY-02-24XnVermorzelenLangetermijn/korte termijn(N/100 mm):1000/5000







Omgevingskenmerken

Transport-/opslagtemperatuur: -20°C~ 70°C





Leveringstermijn

Standaardlengte:1000 m;haar lengte beschikbaar
