Lichte Gepantserde Zelfstandige Figuur 8 Optische Kabel (alle-droog) GYFC8S

Basisinformatie
Plaats van herkomst: China
Merknaam: Zion communication OR OEM
Certificering: CE, ROHS, VDE, UL
Modelnummer: GYFC8S luchtinstallatie
Min. bestelaantal: 100km
Verpakking Details: 2000M / Houten Spoel/Karton
Levertijd: Normaal 20 werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 1500KM/Maand
Gedetailleerde informatie
Zuivel: G.652D, G.655, 50/125um, 62.5/125um Centraal Sterktelid: GFRP
Loze buis: thermoplastisch Vollelementen: van de soort gebruikt voor de vervaardiging van elektrische apparaten
Jacket: PE Boodschapper: Draad van staal
Pakket: Houten spoel,Φ280*280mm
Markeren:

Gepantserde Figuur 8 Vezel Optische Kabel

,

Gepantserde Figuur 8 Vezelkabel

,

Zelfstandige Vezel Optische Figuur 8


Productomschrijving

(Alle droog) GYFC8S licht gepantserde zelfdragende figuur 8 optische kabel



GYFC8S

Lichte, zelfdragende kabel

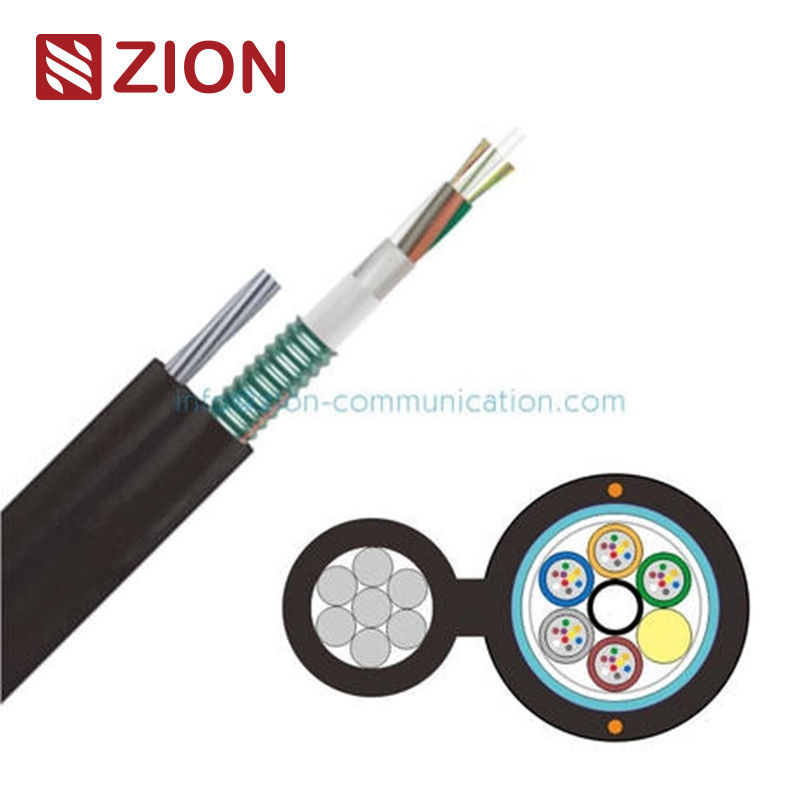

Lichte Gepantserde Zelfstandige Figuur 8 Optische Kabel (alle-droog) GYFC8S 0





Toepassing

Hoge trekvastheid

Hoge verpletteringsweerstand

Zelfdragende luchtinstallatie

Semi-droge kernontwerp, gemakkelijk te installeren en te splitsen







Kenmerken

De informatie die je hebt verstrekt bevat details overmet een vermogen van niet meer dan 10 Wen hun verschillendeprestatiespecificatiesHier is een overzicht van de belangrijkste kenmerken:

Soorten vezels en specificaties:

  1. G.652.DenG.655zijn soorten enkelmodusvezels met specifieke attenuatie- en dispersierekenmerken, die vaak worden gebruikt in verschillende optische transmissiesystemen.

    • G.652.Dis een standaard enkelmodusvezel met een lagere verzwakking, geschikt voor de meeste algemene toepassingen.
    • G.655is een niet-null-dispersieschifte vezel die is ontworpen voor langeafstands, hoogcapaciteitstransmissie, vooral waar dispersiecompensatie nodig is.
  2. Multimode vezels:

    • 50/125 μmen62.5/125 μmzijn de kern-/bekledingsdiameter voor multimode vezels, die gewoonlijk worden gebruikt voor gegevensoverdracht over korte afstanden (bijv. binnen gebouwen of campusomgevingen).

Verzwakking (signaalverlies):

  • G.652.DenG.655:

    • Bij850 nmen1300 nm, beide soorten vezels hebben een verzwakking van≤ 3,0 dB/km.
    • Bij1310 nm,G.652.Dheeft een verzwakking van≤ 0,36 dB/km, enG.655heeft≤ 0,40 dB/km.
    • Bij1550 nm, is de verzwakking≤ 0,22 dB/kmvoorG.652.Den≤ 0,23 dB/kmvoorG.655.
  • Multimodevezels (50/125 μm en 62,5/125 μm):

    • Bij850 nm, is de verzwakking≤ 3,0 dB/km.
    • Bij1300 nm, is de verzwakking ook≤1,0 dB/km.

Bandbreedte (signaaltransmissiecapaciteit):

  • Multimodevezels:
    • Bij850 nm,50/125 μmeen bandbreedte van≥ 500 MHz·km, terwijl62.5/125 μmvezels heeft≥ 200 MHz·km.
    • Bij1300 nm,50/125 μmeen bandbreedte van≥ 1000 MHz·km, terwijl62.5/125 μmvezels heeft≥ 600 MHz·km.

Polarisatiemodusdispersie (PMD):

  • Afzonderlijke vezelsBeide.G.652.DenG.655vezels hebben een polarisatiemodusdispersieswaarde van≤ 0,20 ps/√km.
  • Ontwerpskoppelingswaarde (M=20, Q=0,01%)Beide.G.652.DenG.655de vezels hebben een ontwerpverbindingswaarde van≤ 0,1 ps/√km.

Technische gegevens voor glasvezelkabels:

De volgende specificaties zijn voor demet een vermogen van niet meer dan 10 Wmet een gewicht en een vorm van vezels die verschillen:

  • Opties voor vezelgetal: 24, 48, 72, 96, 144 vezels

  • Loze buis:

    • Aantal buizen per aantal vezels:
      • 24 vezels: 4 buizen * 6 vezels per buis.
      • 48 vezels: 4 buizen * 12 vezels per buis.
      • 72 vezels: 6 buizen * 12 vezels per buis.
      • 96 vezels: 8 buizen * 12 vezels per buis.
      • 144 vezels: 12 buizen * 12 vezels per buis.
  • Buitendeursdiameter:

    • 24 vezels: 1,9 mm.
    • 48, 72, 96 vezels: 2,4 mm.
    • 144 vezels: 2,4 mm.
  • Lid van de centrale kracht:

    • Materiaal:FRP(vezelversterkt kunststof).
    • Diameter:2.0 mmvoor 24/48 vezels,2.6 mmvoor 72/96/144 vezels.
  • Waterblokkerend materiaal:Waterdichtband en garensvoor bescherming tegen het binnendringen van water.

  • Armour:met een breedte van niet meer dan 15 mmvoor mechanische bescherming.

  • Boodschapperdraad:7*1,6 mmstructuur.

  • Buitenste omhulsel:

    • Dikte:1.8 mmnominale.
  • Kabeldiameter:

    • 24 vezels: ca. 11,1 mm * 22,1 mm.
    • 48 vezels: ca. 12,1 mm * 23,1 mm.
    • 72 vezels: ca. 12,6 mm * 23,6 mm.
    • 96 vezels: ca. 14,6 mm * 25,6 mm.
    • 144 vezels: ca. 17,6 mm * 28,6 mm.
  • Kabelgewicht:

    • 24 vezels: 280 kg/km.
    • 48 vezels: 310 kg/km.
    • 72 vezels: 330 kg/km.
    • 96 vezels: 370 kg/km.
    • 144 vezels: 440 kg/km.
  • Werktemperatuurbereik: -40°C tot +70°C.

  • Treksterkte:

    • Kortetermijn:8000 N.
    • Langetermijn:2700 N.
  • Vernietigingsbestendigheid:

    • Kortetermijn:2000 N/100 mm.
    • Langetermijn:600 N/100 mm.
