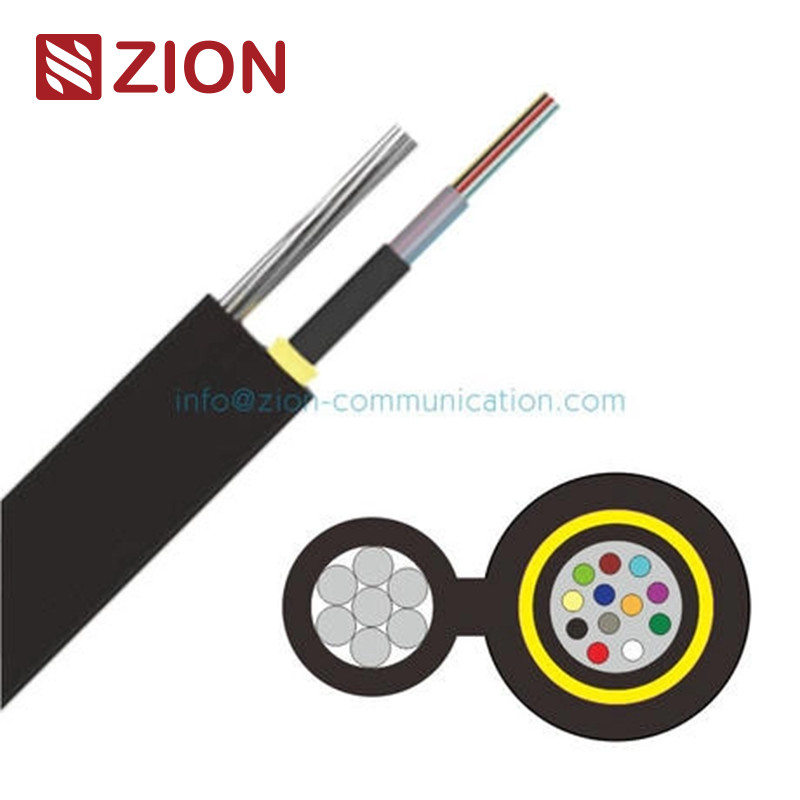

GYAXTC8Y centrale Buis Mini Figure 8 Lucht Zelfstandig van de Vezelkabel

GYAXTC8Y-Kleine figuur-8 Zelfdragende centrale buis Mini figuur 8 Kabel Unitube Aerial Optical Kabel

GYAXTC8Y-Small

Centrale buis luchtinstallatie glasvezelkabel
Figuur 8 Zelfonderhoud

Toepassing

Goede mechanische en milieuprestaties.
Kleine grootte en licht gewicht, gemakkelijk te installeren.
Zelfdragende luchtinstallatie.

Kenmerken

Hier is een gedetailleerde samenvatting van de specificaties van de glasvezel kabels gebaseerd op uw input:

Types vezels en verzwakking/prestaties:

1. G.652.DenG.655(Single-Mode vezels):

   • G.652.D: Een veelgebruikte enkelmodusvezel geschikt voor algemene toepassingen.
   • G.655: Niet-nul-dispersieschifte vezels, ontworpen voor hoge capaciteit, langeafstandstransmissie met meer controle over dispersies.

2. Multimode vezels:

   • 50/125 μmen62.5/125 μmzijn multimode vezels die worden gebruikt voor korte afstands- en hogesnelheidsgegevensoverdracht in lokale netwerken (LAN's), met specifieke attenuatie- en bandbreedte-eigenschappen.

Verzwakking:

• Bij 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Bij 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• Bij 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Bij 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Bandbreedte (capaciteit voor gegevensoverdracht):

• Bij 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Bij 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarisatiemodusdispersie (PMD):

• Afzonderlijke vezelsBeide.G.652.DenG.655vezels hebben een polarisatiemodusdispersieswaarde van≤ 0,20 ps/√km.
• Ontwerplinkwaarde(M=20, Q=0,01%): BeideG.652.DenG.655vezels hebben≤ 0,1 ps/√km.

Technische gegevens voor kabelconstructie:

Deze sectie beschrijft de fysische en mechanische eigenschappen van de glasvezelkabels met verschillende vezelgetallen en -configuraties:

• Opties voor vezelgetal: 2, 4, 6, 12, 18, 24 vezels.

Eigenschappen van losse buizen en kabels

• Buitendimeter van losse buis:

  • Voor 2, 4, 6 vezels:2.8 mm
  • Voor 12, 18, 24 vezels:3.2 mm

• Stalen draad:

  • Materiaal: gegalvaniseerde staaldraad voor sterkte.
  • Diameter:7*0,8 mm.

• Gelag:

  • Materiaal:PE(polyethyleen).
  • Dikte:Nominale 0,8 mm.

• Kabeldiameter:

  • 2, 4, 6 vezelsOngeveer.4.4 mm / 9.5 mm.
  • 12, 18, 24 vezelsOngeveer.4.6 mm / 9.5 mm.

• Kabelgewicht:

  • 2, 4, 6 vezels:66 kg/km.
  • 12, 18, 24 vezels:68 kg/km.

• Werktemperatuurbereik:-40°C tot +70°C.

• Treksterkte:

  • Korte termijn:1500 N.
  • Langetermijn:600 N.

• Vernietigingsbestendigheid:

  • Korte termijn:1000 N/100 mm.
  • Langetermijn:300 N/100 mm.
