Van de de Buis Luchtinstallatie van PSP Gepantserde Uni de Vezel Optische Figuur 8 GYXTC8S

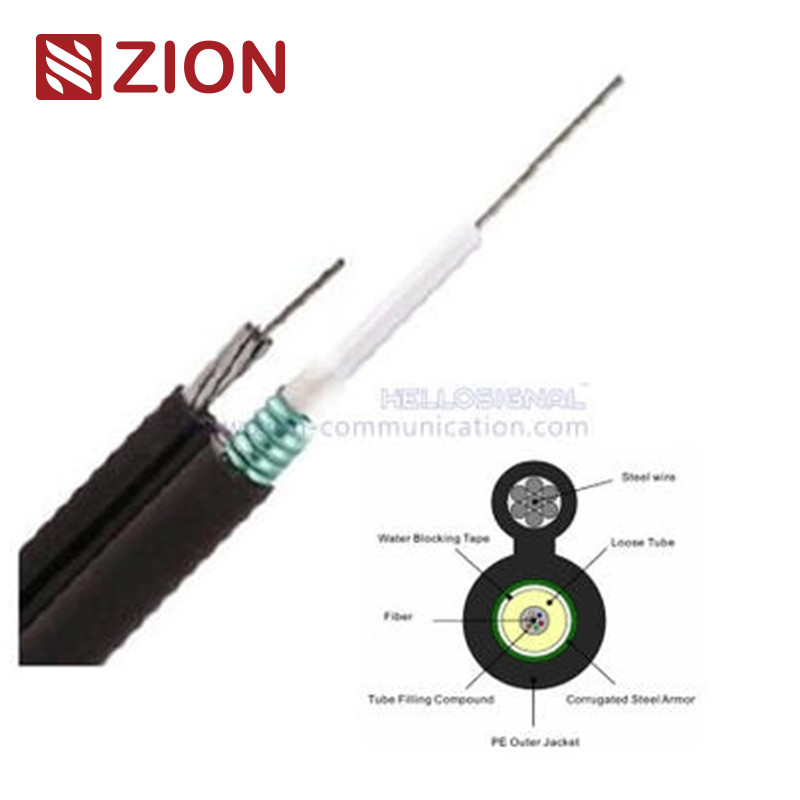

GYXTC8S PSP gewapende uni-tube antenne installatie figuur-8 zelfdragende optische kabel

GYXTC8S

PSP gewapende eenbuis-optische glasvezelkabel voor luchtinstallatie
Figuur 8 Zelfonderhoudend

Kenmerken

Hier is een gedetailleerde samenvatting van de specificaties van de glasvezel kabels gebaseerd op uw input:

Types vezels en verzwakking/prestaties:

1. G.652.DenG.655(Single-Mode vezels):

   • G.652.D: Een veelgebruikte enkelmodusvezel geschikt voor algemene toepassingen.
   • G.655: Niet-nul-dispersieschifte vezels, ontworpen voor hoge capaciteit, langeafstandstransmissie met meer controle over dispersies.

2. Multimode vezels:

   • 50/125 μmen62.5/125 μmzijn multimode vezels die worden gebruikt voor korte afstands- en hogesnelheidsgegevensoverdracht in lokale netwerken (LAN's), met specifieke attenuatie- en bandbreedte-eigenschappen.

Verzwakking:

• Bij 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Bij 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• Bij 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Bij 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Bandbreedte (capaciteit voor gegevensoverdracht):

• Bij 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Bij 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarisatiemodusdispersie (PMD):

• Afzonderlijke vezelsBeide.G.652.DenG.655vezels hebben een polarisatiemodusdispersieswaarde van≤ 0,20 ps/√km.
• Ontwerplinkwaarde(M=20, Q=0,01%): BeideG.652.DenG.655vezels hebben≤ 0,1 ps/√km.

Technische gegevens voor kabelconstructie:

Deze sectie beschrijft de fysische en mechanische eigenschappen van de glasvezelkabels met verschillende vezelgetallen en -configuraties:

• Opties voor vezelgetal: 2, 4, 6, 12, 18, 24 vezels.

Eigenschappen van losse buizen en kabels

• Buitendimeter van losse buis:

  • Voor 2, 4, 6 vezels:2.8 mm
  • Voor 12, 18, 24 vezels:3.2 mm

• Stalen draad:

  • Materiaal: gegalvaniseerde staaldraad voor sterkte.
  • Diameter:7*0,8 mm.

• Gelag:

  • Materiaal:PE(polyethyleen).
  • Dikte:Nominale 0,8 mm.

• Kabeldiameter:

  • 2, 4, 6 vezelsOngeveer.4.4 mm / 9.5 mm.
  • 12, 18, 24 vezelsOngeveer.4.6 mm / 9.5 mm.

• Kabelgewicht:

  • 2, 4, 6 vezels:66 kg/km.
  • 12, 18, 24 vezels:68 kg/km.

• Werktemperatuurbereik:-40°C tot +70°C.

• Treksterkte:

  • Korte termijn:1500 N.
  • Langetermijn:600 N.

• Vernietigingsbestendigheid:

  • Korte termijn:1000 N/100 mm.
  • Langetermijn:300 N/100 mm.
