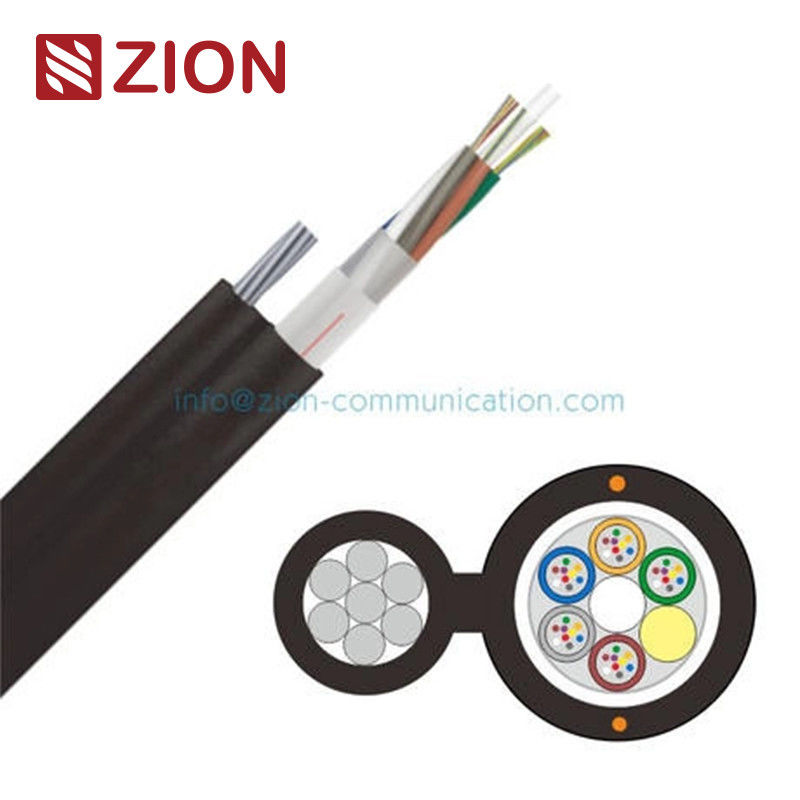

GYFTC8A FRP CSM Aluminium gepantserde luchtinstallatie Figuur-8 Zelfdragende optische kabel

GYFTC8A.

FRP CSM Aluminium gewapende luchtinstallatie optische glasvezelkabel figuur-8 zelfdragend

Toepassing

Hoge treksterkte
Zelfdragende luchtinstallatie

Kenmerken en technische gegevens voor glasvezelkabels

Eigenschappen van vezels

G.652.D (enkelmodus):

• Verzwakking:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Polarisatiemodus Dispersie:
  • Afzonderlijke vezels: ≤0,20 ps/√km
  • Ontwerpkoppelingswaarde (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (enkelmodus):

• Verzwakking:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Polarisatiemodus Dispersie:
  • Afzonderlijke vezels: ≤0,20 ps/√km
  • Ontwerpkoppelingswaarde (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (multimode):

• Verzwakking:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandbreedte:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125 μm (multimode):

• Verzwakking:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandbreedte:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Technische gegevens

1. Vezelgetal:Verkrijgbaar in opstellingen van 24, 48, 72, 96, 144 en 288 vezels.

2. Loze buisstructuur:

   • Aantal buizen en vezels per buis:
     • 24 vezels: 4 buizen × 6 vezels.
     • 48 vezels: 4 buizen × 12 vezels.
     • 72 vezels: 6 buizen × 12 vezels.
     • 96 vezels: 8 buizen × 12 vezels.
     • 144 vezels: 12 buizen × 12 vezels.
     • 288 vezels: 24 buizen × 12 vezels.
   • Buitenste diameter: 1,9 mm tot 2,4 mm, afhankelijk van de configuratie.

3. Lid van de centrale kracht:

   • Materiaal: FRP of staal.
   • Diameter: varieert van 2,0 mm tot 7,4 mm, afhankelijk van het aantal vezels.

4. Waterblokkerend materiaal:

   • Kabel gevuld met een verbinding om waterbestendigheid te garanderen.

5. Vochtbestendige laag:

   • Gelamineerde aluminium tape voor extra bescherming.

6. Messenger Wire:

   • Structuur: 7 × 1,6 mm voor sterkte en steun.

7. Schede:

   • Dikte: nominale 1,8 mm.

8. Afmetingen en gewicht van de kabel:

   • De diameter van de kabel varieert van ongeveer 10,2 mm tot 19,5 mm (hoofdkabel) en 21,2 mm tot 30,5 mm (met inbegrip van boodschapperdraad).
   • Gewichtsbereik van 220 ± 10 kg/km tot 450 ± 10 kg/km.

9. Mechanische prestaties:

   • Operatietemperatuurbereik:-40°C tot +70°C.
   • Strengte:
     • Korte termijn: 8000 N.
     • Langetermijn: 2700 N.
   • Vernietigingsvermogen:
     • Kortdurend: 1000 N/100 mm.
     • Langdurig: 300 N/100 mm.

10. Kleuren:

    • De kleuren van de vezels en buizen volgen een specifieke identificatietabel.
