Technische Gegevens
Materialen: |
· SPCC Koudgewalst Staal; |
· 19 sporen ″: 2.0mm; |
· Gietmachinesdienblad: 2.0mm; |
· anderen: 1.2mm. |
Kleur: |
· ZCVE■ ■■I1■■0■■: RAL7035. · ZCVE■ I■■m 1■ ■: RAL7021. |
Ladingscapaciteit: |
· Statische lading: 1300KG. |
NALEVING (Verwijzingsnorm)
· Leef ANSI/EIA rs-310-D na
· Iec60297-2
· DIN41494; PART1; DIN41494; PART7.
Kwaliteitsvoordelen van kabinetsprik
· Onze kabinetsproducten worden gemaakt van de dikke koudgewalste die het staalplaten van uitstekende kwaliteit van SPCC, door geavanceerde condensatietechnologie worden verwerkt, en hebben uitstekende compressie en seismische weerstand;
· De oppervlakte is gegalvaniseerd met het vierkante gat-bestand aluminium van de strookvingerafdruk, en de automatische productie van de fabriek van vormen en laserknipsel maakt de producten stabiel, uitstekend en gevoelig;
· Met een volledige keten van de kunstproductie, ontvet elk deel van het product, legt in, phosphating, en elektrostatische bespuit, die zeer de kwaliteit van het product verbetert. Antioxidatie en anticorrosieve capaciteit;
· Het afgewerkte product heeft strikte kwaliteitscontrole, onderzoek en controle, ondergaan en volledig aan de bovengenoemde normen voldaan om ervoor te zorgen dat de producten van Zion uitstekend moeten zijn.

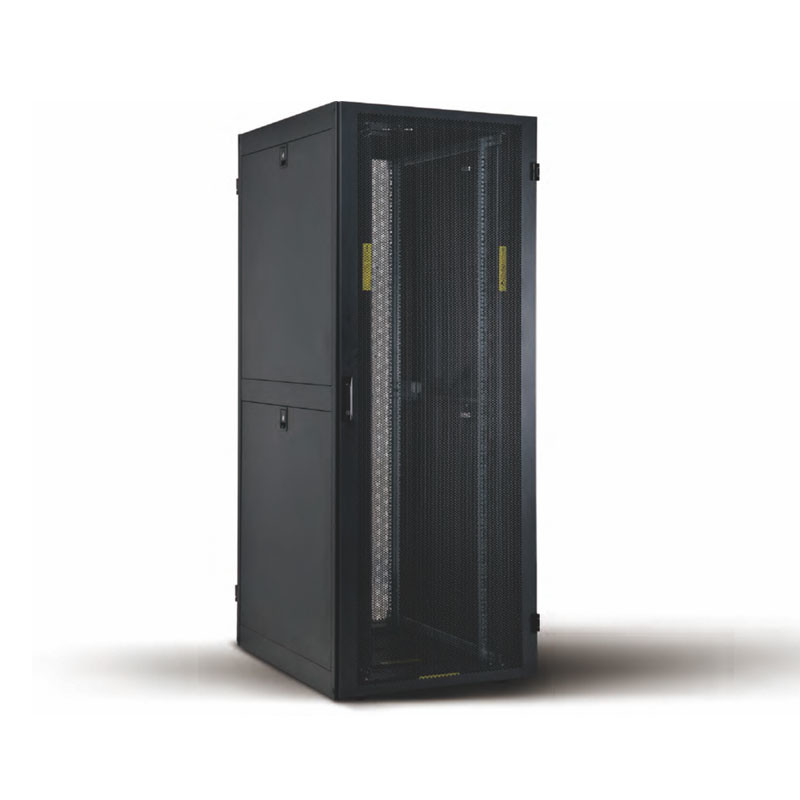

Eigenschap
· Verpakking: VE de rekkabinetten zouden in gedemonteerde verpakking, besparingsvervoer en opslagkosten kunnen worden verscheept.
· Nieuw verschijningsontwerp: Zijdeur: spleet in 2 delen, afsluitbaar met vierkante sloten. Voor en achterdeur: pluggable voordeur en achterdeuren, met externe scharnieren.
· Gietmachines: ingebouwd installatieontwerp.
· Kader: de duplexprofielkaders met octrooi, zouden door 8 stukken schroeven kunnen worden verbonden.
· Voor en achterdeuren: van het „twee punten“ sluiten het ontwerp dat deuren en kaders maakt sloot vast, draaiende hoek tot 180 graden.
· Kabelingangen op bovenkant en bodem: het glijden en de regelbare kabelingangen op bovenkant en bodem, randen van kabelingangen zijn met het ontwerp om draden te verhinderen te krassen.
· Ventilatoreenheid: geïnstalleerd vanaf bovenkant buiten kabinet, gemakkelijk te installeren en te handhaven.
· Opzettende sporen: de installatiestandpunten van het opzetten van sporen zouden kunnen snel worden aangepast. Het specifieke kanaal alignmen gereserveerd in intern van kabinetten.
· Kabinetsstructuur: gepatenteerde structuur.
· Maximumladingscapaciteit: 1300kg.
Producteninformatie
Hoofddeel
S/N |
Specificatie |
Qty |
Materiaal |
De oppervlakte eindigt |
Opmerking |
1 |
Lees deur |
1 |
····· |
····· |
Zie front&rear deurtype |
2 |
Zijpaneel |
4 |
SPCC t1.2 |
Met een laag bedekt poeder |
|
3 |
19 sporen ″ |
4 |
T2.0 |
zink-geplateerd |
|
4 |
Voorstraal |
2 |
SPCC t1.5 |
Met een laag bedekt poeder |
|
5 |
Hoogste dekking |
1 |
SPCC t1.2 |
Met een laag bedekt poeder |
|
6 |
Zijkader |
2 |
SPCC t1.2 |
Met een laag bedekt poeder |
|
7 |
De groef van het kabelbeheer |
2 |
SPCC t1.0 |
Met een laag bedekt poeder |
Slechts gebruikt voor 800 breedtekabinet |
8 |
Voordeur |
1 |
····· |
····· |
Zie front&rear deurtype |
9 |
Opzettend verbindingsstuk |
4 |
T2.0 |
zink-geplateerd |
Slechts gebruikt voor 800 breedtekabinet |
10 |
Bodem |
1 |
SPCC t1.0 |
Met een laag bedekt poeder |
|
11 |
Gietmachinedienblad |
2 |
SPCC t2.0 |
Met een laag bedekt poeder |
|
12 |
op zwaar werk berekende bever 2 ″ |
4 |
····· |
····· |
····· |
Hardwareuitrustingen met kabinet:
A |
M12 regelbare voeten |
4 |
Staal |
zink-geplateerd |
Hoogte: 100MM |
B |
M6 schroef & noten |
20/40 |
Staal |
zink-geplateerd |
40pcs voor over 33U |
VE van Zion Communication Hete kabinetstypes
Bedrijfaantal |
Artikelnummer. |
Breedte (mm) |
Diepte (D) (mm) |
Capaciteit (u) |
Hoogte (H) (mm) |
CKD paching delen |
7243101 |
ZCVE.6624.VESC |
600 |
600 |
24 |
1200 |
3 |
7243102 |
ZCVE.6642.VESC |
42 |
2000 |
7243103 |
ZCVE.6824.VESC |
800 |
24 |
1200 |
7243104 |
ZCVE.6842.VESC |
42 |
2000 |
7243105 |
ZCVE.6042.VESC |
1000 |
42 |
2000 |
7243106 |
ZCVE.6242.VESC |
1200 |
42 |
2000 |
7243107 |
ZCVE.8842.VESC |
800 |
800 |
42 |
2000 |
4 |
7243108 |
ZCVE.8042.VESC |
1000 |
42 |
2000 |
7243109 |
ZCVE.8242.VESC |
1200 |
42 |
2000 |
Facultatieve Deurtypes van Zion Communication
Het assembleren Ontwerp
CKD-Verpakking
