Plaats van herkomst: | China |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Draad van het koper de Beklede Aluminium | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Ringvormige Golfkoperbuis | Jasje: | Zwart PE, |
Impedantie: | 50 Ω | Isolatievoltage: | 2,2 KV |

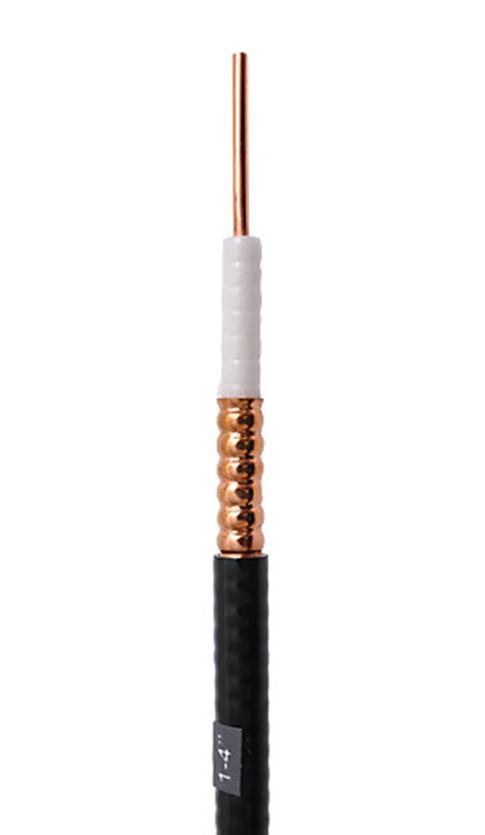

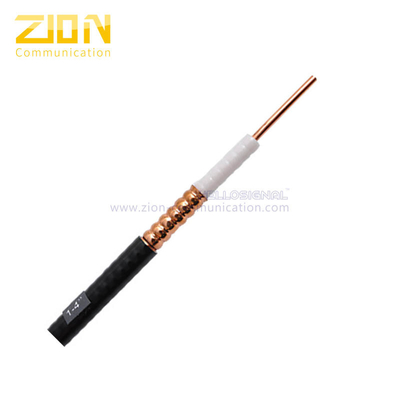

1/4" RF gegolfde coaxiale kabel van 50 ohm NR. 7101102 |
||
Constructieparameters: | ||
Innerlijke geleider | 2,40 ± 0,05 mm met koper beklede aluminiumdraad | |
Isolatie | 6,50 ± 0,20 mm geschuimd PE | |
Buitenste geleider | 7,50 ± 0,15 mm ringvormige gegolfde koperen buis | |
Jasje | 9,10 ± 0,20 mm PE, zwart | |
Jas Dikte | > 0,60 mm | |
Sollicitatie | ||
Elektrische kenmerken: | ||
Capaciteit | 76 pF/m | |
Impedantie | 50 ohm | |
Snelheid van voortplanting | 0,88 | |
Piekvermogen | 11 KW | |
Piekspanning | 0,83 KV | |
Isolatieweerstand | >5000 MΩ.km | |
Isolatie spanning | 2,2 KV | |
DC-weerstand van de binnengeleider | 5,50 Ω/km | |
DC-weerstand buitengeleider | 3,70 Ω/km | |
VSWR | ||
800 MHz-1000 MHz | 1.1 | |
1700 MHz-2500 MHz | 1.1 | |
2500 MHz-3000 MHz | 1.15 | |
Mechanische en milieu-eigenschappen: | ||
Buigradius (enkele bocht) | 38mm | |
Buigradius (herhaalde buiging) | 76mm | |
Bedrijfstemperatuurbereik | -55 tot +85 ℃ | |
Kabel afmetingen | 9,10 ± 0,20 mm | |
Vermindering (20℃): | ||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) |
100 | 4.25 | 1.87 |
200 | 6.1 | 1.3 |
450 | 9.37 | 0,85 |
800 | 12.72 | 0,62 |
900 | 13.55 uur | 0,58 |
1000 | 14.35 uur | 0,55 |
1500 | 17.80 | 0,44 |
1800 | 19.7 | 0,4 |
2000 | 20.80 | 0,37 |
3000 | 26.1 | 0.3 |
Order informatie: | ||
Markering | HELLOSIGNAL 1/4" RF COAXIALE KABEL ××× M | |
Pakket | Gevraagde lengte op houten trommel en pallet. | |
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
Merk | HELLOSIGNAL® OF OEM |
