Plaats van herkomst: | China |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Draad van het koper de Beklede Aluminium | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Ringvormige Golfkoperbuis | Jasje: | Zwart PE, |
Impedantie: | 50 Ω | Isolatievoltage: | 2,5 kV |

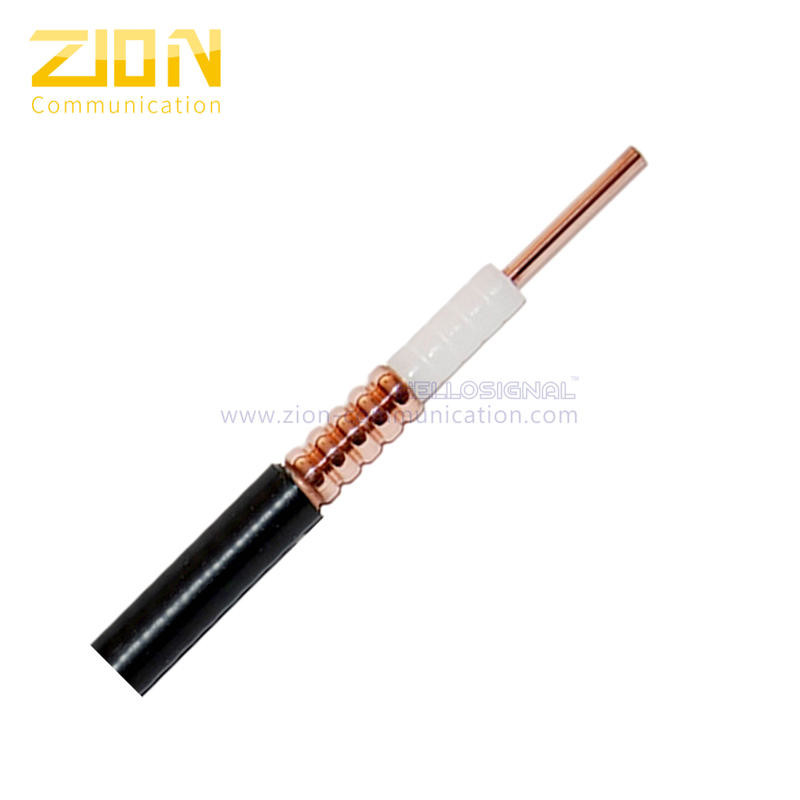

3/8" ringvormige gegolfde koperen buis RF 50 ohm coaxiale kabel NR. 7101104 |
||
Constructieparameters: | ||
Innerlijke geleider | 3,30 ± 0,05 mm met koper beklede aluminiumdraad | |
Isolatie | 8,30 ± 0,20 mm geschuimd PE | |
Buitenste geleider | 9,60 ± 0,15 mm ringvormige gegolfde koperen buis | |
Jasje | 11,20 ± 0,20 mm PE, zwart | |
Jas Dikte | > 0,80 mm | |
Sollicitatie | ||
Elektrische kenmerken: |
||
Capaciteit | 76 pF/m | |
Impedantie | 50 ohm | |
Snelheid van voortplanting | 0,88 | |
Piekvermogen | 15,6 KW | |
Piekspanning | 1,05 KV | |
Isolatieweerstand | >5000 MΩ.km | |
Isolatie spanning | 2,5 KV | |
DC-weerstand van de binnengeleider | 3,10 Ω/km | |
DC-weerstand buitengeleider | 2,80 Ω/km | |
VSWR | ||
800 MHz-1000 MHz | 1.1 | |
1700 MHz-2500 MHz | 1.1 | |
2500 MHz-3000 MHz | 1.15 | |
Mechanische en omgevingseigenschappen: | ||
Buigradius (enkele bocht) | 40mm | |
Buigradius (herhaalde buiging) | 95mm | |
Bedrijfstemperatuurbereik | -55 tot +85 ℃ | |
Kabel afmetingen | 11,20 ± 0,20 mm | |
Vermindering (20℃): | ||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) |
100 | 3.12 | 2.23 |
200 | 4.45 | 1.56 |
450 | 6.79 | 1.02 |
800 | 9.2 | 0,75 |
900 | 9.80 | 0,71 |
1000 | 10.37 | 0,67 |
1500 | 12.90 | 0,53 |
1800 | 14.25 uur | 0,48 |
2000 | 15.10 | 0,46 |
3000 | 18.9 | 0,37 |
Bestel informatie: | ||
Markering | HELLOSIGNAL 3/8" RF COAXIALE KABEL ××× M | |
Pakket | Gevraagde lengte op houten trommel en pallet. | |
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
Merk | HELLOSIGNAL® OF OEM | |
