Plaats van herkomst: | China |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Draad van het koper de Beklede Aluminium | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Spiraalvormige Golfkoperbuis | Jasje: | Zwart PE, |
Piekmachtsclassificatie: | 15,6 kW | Max. werkende frequentie: | 10,2 GHz |

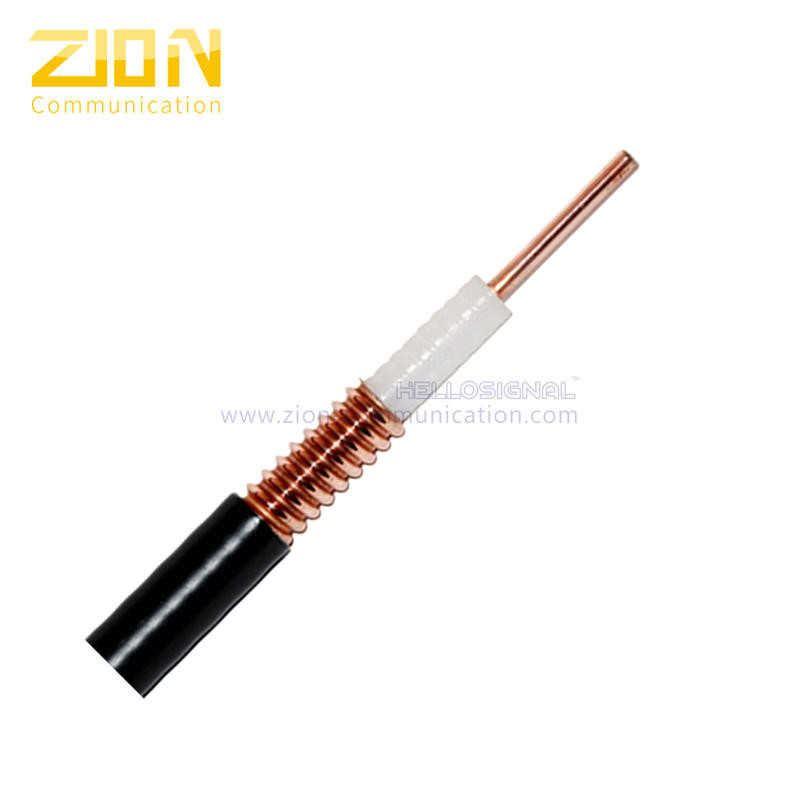

1/2" superflexibele spiraalvormige gegolfde koperen buis RF-coaxkabelNR. 7101105 | ||||||||
Constructieparameters: | ||||||||
Innerlijke geleider | 3,58 ± 0,03 mm met koper beklede aluminiumdraad | |||||||
Isolatie | 9,90 ± 0,20 mm geschuimd PE | |||||||
Buitenste geleider | 12,0 ± 0,20 mm spiraalvormige gegolfde koperen buis | |||||||
Jasje | 15,70 ± 0,20 mm PE, zwart | |||||||
Elektrische kenmerken: | ||||||||
Capaciteit | 83 pF/m | |||||||
Impedantie | 50 ±2 ohm | |||||||
Snelheid van voortplanting | 81% | |||||||
Piekvermogen | 15,6 KW | |||||||
Max.Werk frequentie | 10,2 GHz | |||||||
Isolatieweerstand | >10000 MΩ.km | |||||||
DC doorslagspanning | 2500 V | |||||||
Jas vonk testspanning | 5000 Vrms | |||||||
DC-weerstand van de binnengeleider | 2,97 ohm/km | |||||||
DC-weerstand buitengeleider | 6,30 Ω/km | |||||||
Afscherming demping | ≥120dB | |||||||
VSWR | ||||||||
30 MHz-3000 MHz | ≤ 1,15 | |||||||
3000 MHz-4000 MHz | ≤ 1,15 | |||||||
4000 MHz-5000 MHz | ≤ 1,20 | |||||||
PIM | ||||||||
Intermodulatie (3e orde, 2*20W) | ≤ - 160 dBc | |||||||
Mechanische eigenschappen: | ||||||||
Buigradius (enkele bocht) | 25mm | |||||||
Buigradius (herhaalde buiging) | 55mm | |||||||
Buigend moment | 2,5 Nm | |||||||
Breeksterkte van de vlakke plaat | 12 N/mm | |||||||
Treksterkte | 750 N | |||||||
Mechanische eigenschappen: | ||||||||
PE-jas | LSZH-jas | |||||||
Installatie Temperatuur | -40℃ tot +60℃ | -20 ℃ tot +60 ℃ | ||||||
Bedrijfstemperatuur | -55℃ tot +85℃ | -30 ℃ tot +80 ℃ | ||||||
Bewaar temperatuur | -70℃ tot +85℃ | -30 ℃ tot +80 ℃ | ||||||
Vermindering (20℃): | ||||||||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) | ||||||
200 | 4.60 | 1.53 | ||||||
450 | 7.04 | 1.00 | ||||||
800 | 9.57 | 0,74 | ||||||
900 | 10.20 | 0,69 | ||||||
1800 | 14.90 | 0,47 | ||||||
2000 | 15.80 | 0,45 | ||||||
2200 | 16.70 | 0,42 | ||||||
2500 | 17.90 | 0,39 | ||||||
2700 | 18.80 | 0,38 | ||||||
3000 | 19.90 | 0,36 | ||||||
3400 | 21.40 uur | 0,33 | ||||||
4000 | 23.50 | 0.30 | ||||||
5000 | 26.80 | 0,26 | ||||||
6000 | 29.80 | 0,24 | ||||||
De maximale dempingswaarde bedraagt 105% van de nominale dempingswaarde | ||||||||
Normen en bestelinformatie: | ||||||||
Vuurbestendig | IEC 60754-1,-2;IEC 60332-1,-2;IEC 61034-1,-2;IEC 60332-3-24 | |||||||
RoHS | Conform RoHS 2011/65/EU | |||||||
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |||||||
Markering | HELLOSIGNAL 1/2" superflexibele RF-COAXIALE KABEL ××× M |
