Plaats van herkomst: | China |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Draad van het koper de Beklede Aluminium | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Ringvormige Golfaluminiumbuis | Jasje: | Zwart PE, |
Piekmachtsclassificatie: | 40 kW | Max. werkende frequentie: | 8,8 GHz |

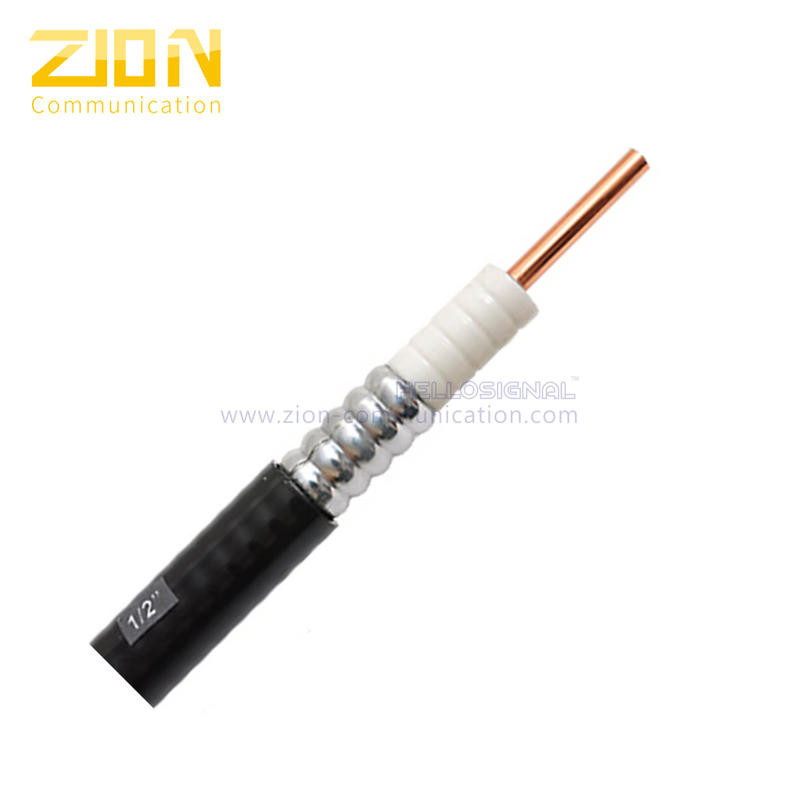

1/2" AL RF gegolfde 50 ohm coaxiale kabel NR. 7101107 |
||
Constructieparameters: | ||
Innerlijke geleider | 4,80 ± 0,05 mm met koper beklede aluminiumdraad | |
Isolatie | 12,00 ± 0,20 mm geschuimd PE | |
Buitenste geleider | 13,90 ± 0,15 mm ringvormige gegolfde aluminium buis | |
Jasje | 15,70 ± 0,20 mm PE, zwart | |
Jas Dikte | > 0,80 mm | |
Sollicitatie | ||
Elektrische kenmerken: |
||
Capaciteit | 76 pF/m | |
Impedantie | 50 ohm | |
Snelheid van voortplanting | 0,88 | |
Piekvermogen | 40 KW | |
Piekspanning | 1,8 KV | |
Isolatieweerstand | >10000 MΩ.km | |
Isolatie spanning | 6 KV | |
DC-weerstand van de binnengeleider | 1,62 ohm/km | |
DC-weerstand buitengeleider | 3,70 Ω/km | |
VSWR | ||
800 MHz-1000 MHz | 1.15 | |
1700 MHz-2500 MHz | 1.15 | |
2500 MHz-3000 MHz | 1.2 | |
Mechanische en omgevingseigenschappen: | ||
Buigradius (enkele bocht) | 80mm | |
Buigradius (herhaalde buiging) | 125mm | |
Bedrijfstemperatuurbereik | -55 tot +85 ℃ | |
Kabel afmetingen | 15,70 ± 0,20 mm | |
Vermindering (20℃): | ||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) |
150 | 3.00 | 3.23 |
300 | 4.25 | 2.19 |
450 | 5.32 | 1.82 |
800 | 7.22 | 1.34 |
900 | 7.70 | 1.26 |
1500 | 10.16 | 0,96 |
1800 | 23.11 | 0,87 |
2000 | 11.9 | 0,82 |
2400 | 13.17 | 0,72 |
3000 | 14.93 | 0,65 |
Bestel informatie: | ||
Markering | HELLOSIGNAL 1/2" AL RF COAXIALE KABEL ××× M | |
Pakket | Gevraagde lengte op houten trommel en pallet. | |
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
Merk | HELLOSIGNAL® OF OEM |
