Plaats van herkomst: | CHINA |
---|---|
Merknaam: | Zion communication OR OEM |
Certificering: | ISO, CE, RoHS, UL |
Modelnummer: | Rf Golf overhaalt Kabel |
Min. bestelaantal: | 1 km |
Verpakking Details: | 100M, 300M, Houten Spoel, Karton |
Levertijd: | 25 werkdagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 1000KM/Maand |
Binnenleider: | Vlotte Koperbuis | Isolatie: | Schuimpe |
---|---|---|---|
Buitenleider: | Ringvormige Golfaluminiumbuis | Jasje: | Zwart PE, |
Piekmachtsclassificatie: | 205 kW | Piekvoltage: | 4,3 KV |

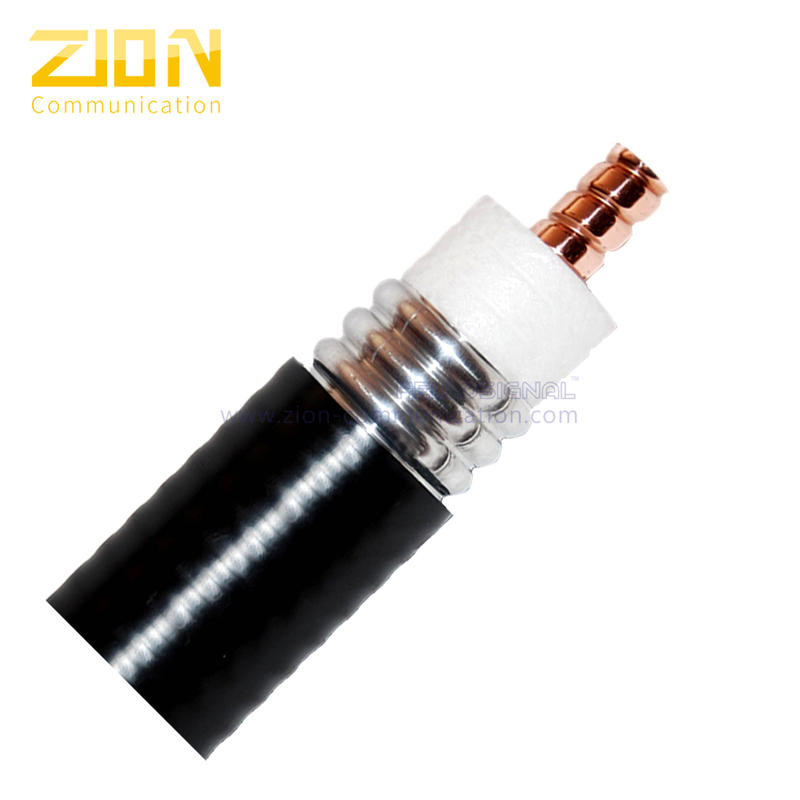

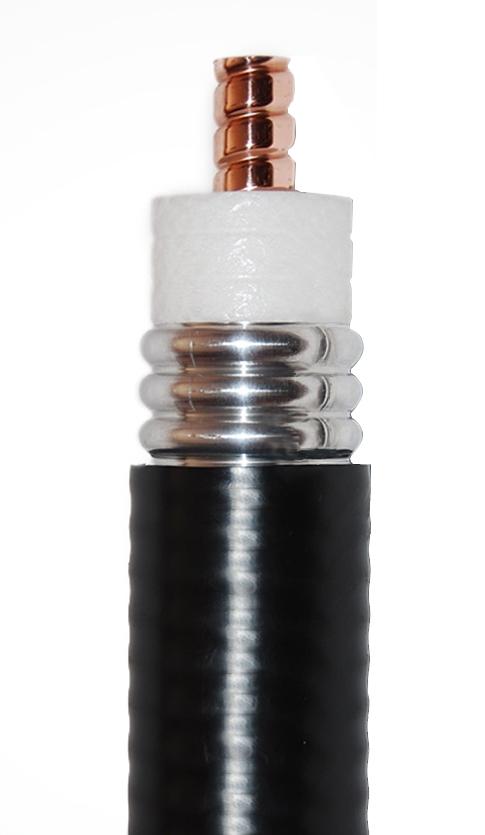

1-5/8" AL RF gegolfde 50 ohm coaxiale kabel NR. 7101115 |
||
Constructieparameters: | ||
Innerlijke geleider | 17,30 ± 0,15 mm gegolfde koperen buis | |
Isolatie | 42,50 ± 0,30 mm geschuimd PE | |
Buitenste geleider | 46,50 ± 0,20 mm ringvormige gegolfde aluminium buis | |
Jasje | 49,50 ± 0,30 mm PE, zwart | |
Jas Dikte | > 1,30 mm | |
Sollicitatie | ||
Elektrische kenmerken: |
||
Capaciteit | 75pF/m | |
Impedantie | 50 ohm | |
Snelheid van voortplanting | 0,88 | |
Piekvermogen | 310 KW | |
Piekspanning | 3,1 KV | |
Isolatieweerstand | >10000 MΩ.km | |
Isolatie spanning | 15 KV | |
DC-weerstand van de binnengeleider | 1,50 Ω/km | |
DC-weerstand buitengeleider | 0,52 ohm/km | |
VSWR | ||
800 MHz-1000 MHz | 1.15 | |
1700 MHz-2200 MHz | 1.2 | |
2200 MHz-2500 MHz | 1.2 | |
Mechanische en omgevingseigenschappen: | ||
Buigradius (enkele bocht) | 300mm | |
Buigradius (herhaalde buiging) | 510mm | |
Bedrijfstemperatuurbereik | -55 tot +85 ℃ | |
Kabel afmetingen | 49,50 ± 0,30 mm | |
Vermindering (20℃): | ||
Frequentie (MHZ) | Demping (dB/100m) | Gemiddeld vermogen (KW) |
200 | 1.05 | 11.80 |
450 | 1.59 | 7.46 |
800 | 2.29 | 5.33 |
900 | 2.39 | 4,97 |
1000 | 2.58 | 4.69 |
1500 | 3.22 | 4,97 |
1800 | 3.73 | 3.27 |
2000 | 3.97 | 3.05 |
2200 | 4.27 | 2.87 |
2500 | 4.62 | 2.37 |
Bestel informatie: | ||
Markering | HELLOSIGNAL 1 5/8" AL RF COAXIALE KABEL ××× M | |
Pakket | Gevraagde lengte op houten trommel | |
Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
Merk | HELLOSIGNAL® OF OEM |
