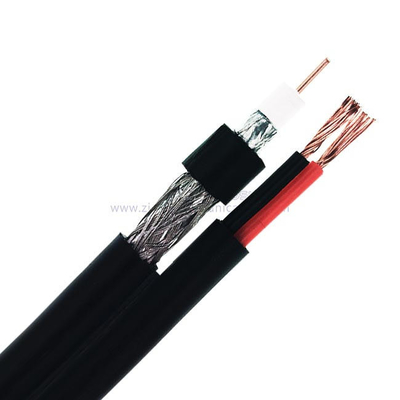

RG6/U+2C18AWG Afbeelding 8
75 Ohm CCTV-coaxkabel
NR. 7102001
|
| vergelijkbaar type: |
Catalogus
Nee. |
Cond.Type
&Nom.DCR |
Afscherming&
%Dekking |
Jasje |
Voedingskabel Cond.Type |
Stroomdraad
OD van
isolatie |
Jasje |
Nom.Capaciteit |
Nom.Imp.Ω |
RG6/U
+2C18AWG CM
Figuur 8
NR. 7102002 |
18AWG(SOL)Ku
21,2 Ω/km |
1.B.Al/PET
2.BC-Vlecht 95% |
6,65 mm
PVC-CM |
2x18AWG/
(7 * 0,38 mm) voor Christus |
1,9 mm
PVC-CM
(Rood Zwart) |
5,05 mm PVC-CM |
52±3pF/m |
75 ± 3Ω |
RG6/U+2C
18AWG CMR
Figuur 8
NR. 7102003 |
18AWG(SOL)Ku
21,2 Ω/km |
1.B.Al/PET
2.BC-Vlecht 95% |
6,65 mm
PVC-CMR |
2x18AWG/
(7 * 0,38 mm) voor Christus |
1,9 mm
PVC-CMR
(Rood Zwart) |
5,05 mm PVC-CMR |
52±3pF/m |
75 ± 3Ω |
RG6/U
+2C18AWG CMP
Figuur 8
NR. 7102004 |
18AWG(SOL)Ku
21,2 Ω/km |
1.B.Al/PET
2.BC-Vlecht 95% |
5,9 mm
PVC-CMP |
2x18AWG/
(7 * 0,38 mm) voor Christus |
1,6 mm
PVC-CMP
(Rood Zwart) |
3,8 mm PVC-CMP |
52±3pF/m |
75 ± 3Ω |
| Constructieparameters: |
| Innerlijke geleider |
1,02 mm/0,04"/18AWG CCS |
| Diëlektrisch |
4,45 mm/0,175" geschuimd PE |
| Schild 1 |
Verlijmd aluminiumfolie schild |
| Schild 2 |
AL gevlochten draad 95% dekking |
| Jasje |
PVC van 6,65 mm |
| Stroomdraad geleider |
2x18AWG/(16*0.25mm) BC |
| Stroomdraad Diameter van isolatie |
1,9 mm PE/PVC (rood, zwart) |
| Jasje |
5,05 mm PVC |
| Sollicitatie |
Voor gebruik in langere CCTV-looplengtes |
| Elektrische kenmerken: |
| Weerstand van de innerlijke geleider |
De Max.om 20 uur℃moet < 87 Ω/km (26,6 Ω/kft) zijn |
| Capaciteit |
52 ±3 pF/m 17±0,3 pF/ft |
| Impedantie |
75 ± 3 ohm |
| Terugkeer verlies |
tussen 5 en 1000MHz: > 22dB |
| Snelheid van voortplanting |
0,85 |
| Sparker-test (VAC) |
4 |
| |
| Mechanische en milieu-eigenschappen |
| Kabel buigradius |
10 keer de kabeldiameter |
| Bedrijfstemperatuurbereik |
-20℃tot 60℃ |
| Kabel diameters |
6,65 x 5,05 mm |
| |
| Dwarsdoorsnede |
 |
| Vermindering (20℃): |
| Frequentie (MHZ) |
Maximale demping (dB/100ft) |
Maximale demping (dB/100m) |
| 5 |
0,58 |
1.90 |
| 55 |
1.60 |
5.25 |
| 83 |
1.95 |
6.40 |
| 187 |
2.85 |
9.35 uur |
| 211 |
3.05 |
10.00 uur |
| 250 |
15.30 uur |
10.82 |
| 300 |
3.55 |
11.64 |
| 350 |
3.85 |
12.63 |
| 400 |
4.15 |
13.61 |
| 450 |
4.40 |
14.43 |
| 500 |
4.66 |
15.29 |
| 550 |
4,90 |
16.08 |
| 600 |
5.10 |
16.73 |
| 750 |
5.65 |
18.54 |
| 865 |
6.10 |
20.01 |
| 1000 |
6.55 |
21.49 |
| |
| Bestel informatie: |
| Markering |
HELLOSIGNAL RG6/U+2C18AWG Afbeelding 8
CCTV COAXIALE KABEL 7102001 ×××M/FT |
| Pakket |
Gevraagde lengte op haspel, trekdoos, plastic spoel, houten spoel, pallet ... |
| Tijd om te bezorgen |
Normaal gesproken 25 dagen na ontvangst van de aanbetaling. |
| Merk |
HELLOSIGNAL® OF OEM |
| |
